Анкер рамный – секреты практического использования

Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. Наш сегодняшний обзор затронет один из типов крепежных деталей, имя которому – анкер рамный, давайте поближе с ним познакомимся.

Анкер – классификация и сфера использования

По неподтвержденным статистическим данным считается, что Россия за один квартал, а это всего-то три месяца, способна поглотить порядка 15 тысяч тонн всевозможных анкерных креплений. Наш монтажный элемент находится в этом списке чуть ли не в первых рядах. Объясняется это просто: столь популярным данный вид крепежа сделали его технические характеристики и довольно обширная сфера применения.

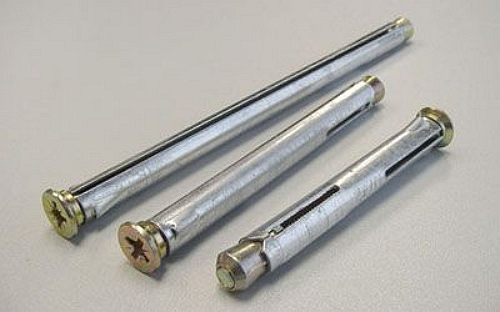

Фото оконных анкеров

Но изначально такой крепеж был предназначен для крепления оконных рам и дверных коробок к бетонному и кирпичному основанию. Именно благодаря своему назначению такой дюбель и получил классификацию "рамный". На сегодняшний день крепеж соответствует своим непосредственным техническим характеристикам, и большая часть такого вида дюбелей применяется для установки металлопластиковых окон и дверных коробок из различного материала.

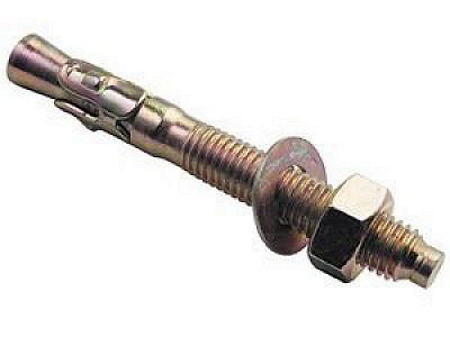

клиновый анкер

Но благодаря своей универсальности на вышеперечисленных задачах применение анкера не закончилось. Как оказалось, такой крепеж идеально подошел для монтажа деревянного бруса и реек к различным основаниям. К примеру, очень удобно использовать такой анкер при монтаже деревянного бруса при устройстве пола на небольшой квадратуре, на практике это может быть обычный балконный блок, полы которого вы хотите сделать из дерева.

Анкер-дюбель как ключевой элемент конструкции

Не лишним будет знать, как работает такая технология крепежа, какие элементы выполняют основные задачи в работе этого монтажного элемента. Все те же технические характеристики предупреждают нас о том, что данная конструкция предназначена для малых нагрузок за счет своих слабых удерживающих свойств. Поэтому слишком тяжелые предметы крепеж может не выдержать, ориентируйтесь на то, что один такой анкер способен выдержать нагрузку до 30 килограмм.

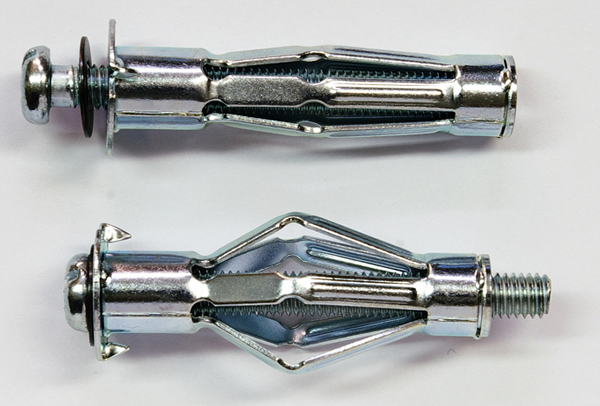

Фото металлического анкер-дюбеля

Конструкция нашего крепежа включает в себя металлическую втулку, которая методом распора заклинивает крепеж в стене или в полу, благодаря имеющимся на втулке ребрам она не имеет возможности провернуться во время монтажа, тем самым обеспечивается качественное сцепление в отверстии. Распирает втулку конусообразная гайка, которая накручивается на основание.

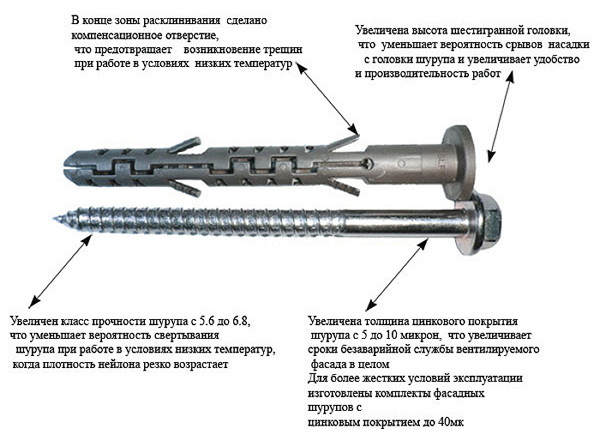

устройство фасадного анкер-дюбеля

Также для удобного монтажа на шпильке имеется шляпка с прорезями под фигурную отвертку. По правилам монтажа шляпка должна прятаться в материал и не выпирать, для этого она тоже выполнена в виде конуса и легко входит в заранее подготовленный "потай". Обычно все крепежи такой конструкции монтируются широкой фигурной отвёрткой в форме креста, что значительно облегчает монтаж в труднодоступных местах.

Рамный металлический анкер – делаем правильный выбор

Позволим себе предположить, что вы уже определились, для каких целей вам нужен крепеж, и теперь дело за малым – купить нужную деталь и произвести монтаж. Но выбор монтажных болтов – это тоже ответственный момент, тем более что в настоящее время существует большое количество некачественного товара, и если это касается анкерных крепежей, то нам обязательно нужно учитывать некоторые моменты, а именно:

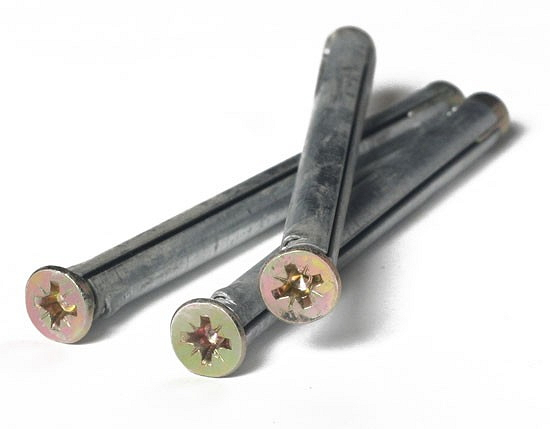

Фото рамного металлического анкера

  • Материал, из которого изготовлен крепеж. Анкер может быть сделан из различных металлов, как правило, это может быть обычная сталь, сталь с оцинкованным напылением, нержавеющая сталь, а также латунь. В зависимости от среды применения, нужно выбрать соответствующий крепеж.
  • Длина шпильки. В каждом отдельном случае длина определяется на основании задач, которые должен выполнять крепеж.
  • Качество распорной втулки. Это, пожалуй, главный технологический параметр всего крепежного элемента. Толщина втулки, на основании существующих требований, должна быть не менее 0.8 миллиметров, а если толщина металла втулки будет меньше, вы рискуете получить некачественное крепление.

Что касается длины и диаметра рабочей области болта, тут есть определенные стандарты: обычно отсчет начинается с размера 8×72 миллиметра, где 8 – это диаметр втулки, а 72 – длина шпильки. Максимальная длина крепления равна 8×172 миллиметра. В некоторых случаях диаметр втулки может составлять 10 миллиметров, это уже считается усиленным крепежом, соответственно, нагрузки на такой анкер увеличиваются.

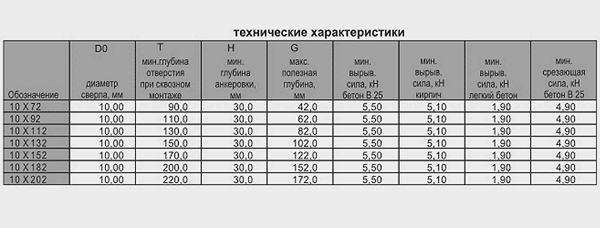

таблица технических характеристик металлического рамного анкера

Не забывайте брать во внимания материал, в котором вы планируете проводить монтаж. Такой дюбель будет качественно держаться в полнотелых материалах, таких как бетон, полнотелый кирпич. В рыхлых материалах удерживающая сила намного слабее.

Правила монтажа элемента крепления

Давайте теперь рассмотрим основные правила монтажа нашего дюбеля на конкретном примере. Ведь от соблюдения всех технических условий установки анкера зависит, как в дальнейшем будет держаться закрепленный нами элемент конструкции, будь то дверная коробка или деревянный брус, на который мы собрались повесить тяжелый ковер. В первую очередь нам необходимо подготовить инструмент, с помощью которого мы проведем монтаж.

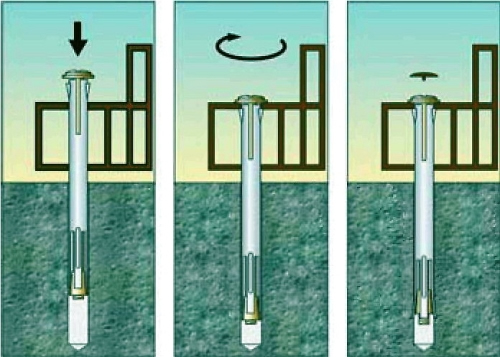

Фото схемы монтажа металлического рамного анкера

Для этого возьмем перфоратор, бур для него, диаметром 8 миллиметров, и еще нам понадобится крестовая отвертка, чтобы закрутить крепежную шпильку, а также приготовьте молоток, без него нам не обойтись. В качестве примера мы рассмотрим установку оконной рамы с последующим использованием нашего рамного крепежа. Итак, приступим и поэтапно пройдем все шаги монтажа оконного блока.

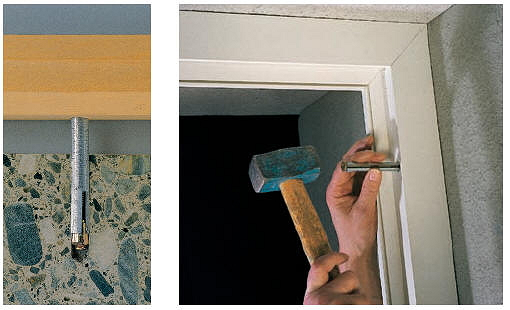

монтаж рамного анкера

Как правильно установить элемент крепления - пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.

Шаг 2: Размечаем места крепления, делаем "потай"

Теперь, когда мы плотно зафиксировали раму, нужно разметить места, в которых будут находиться наши крепежные болты. Обычно четырех креплений вполне достаточно для небольшого кухонного окна, но если придется столкнуться с широким оконным проемом, то количество крепежа можно увеличить. По стандарту места установки дюбелей – это 30 сантиметров от верхнего и нижнего угла оконного блока. Если вам такой стандарт не подходит, вы можете его изменить. Касательно "потая", на некоторых оконных рамах он уже имеется, но если у вас нет такого углубления, сделайте его сами, высверлив отверстие на высоту шляпки дюбеля.

Шаг 3: Монтаж крепежного элемента

Дальше все просто, если у вас деревянная рама, то сверлом, которое мы приготовили, сверлим раму насквозь, при этом углубляемся в бетоне на нужное расстояние. После вставляем по всему периметру в готовые отверстия наши болты и затягиваем их крестовой отверткой. Крепеж будет разжиматься с обеих сторон в бетоне и оконной раме, с одной стороны – конусообразной гайкой, с другой – шляпкой. После того, как все болты закручены, заделайте щели по периметру окна монтажной пеной, и на этом установка оконного блока закончена.
