Анкер клиновой – можно доверить крепление даже над вашей головой

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

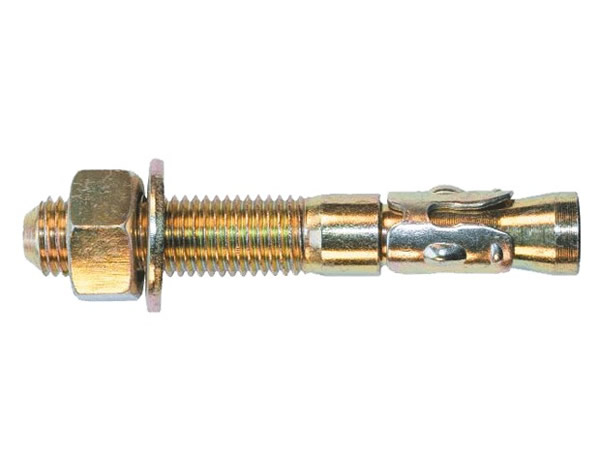

анкер клиновой

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

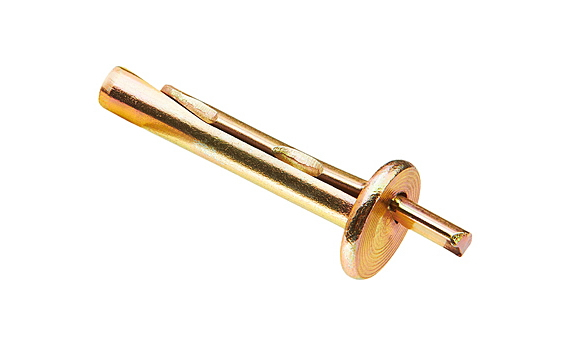

Фото потолочного анкер-клина

Анкер клиновой – конструкция и маркировка

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка. Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

анкер клиновой забивной

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

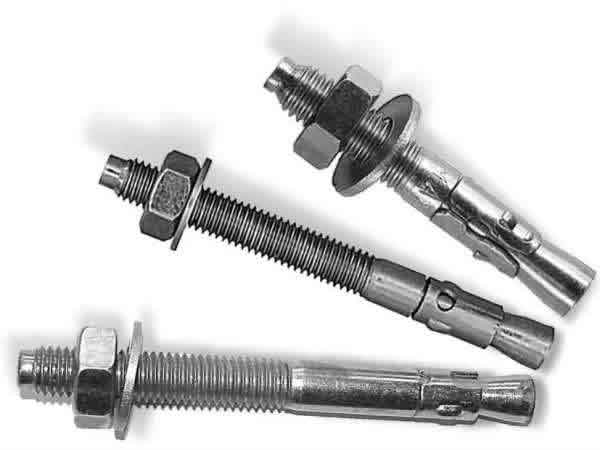

Фото анкеров клинового типа

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

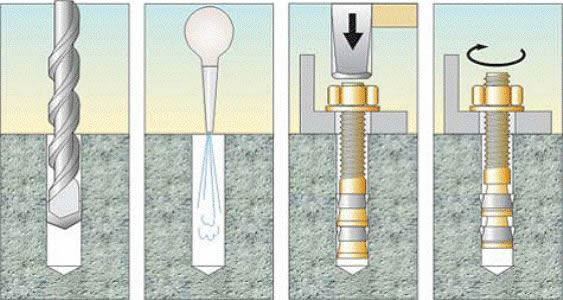

установка клинового анкера

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

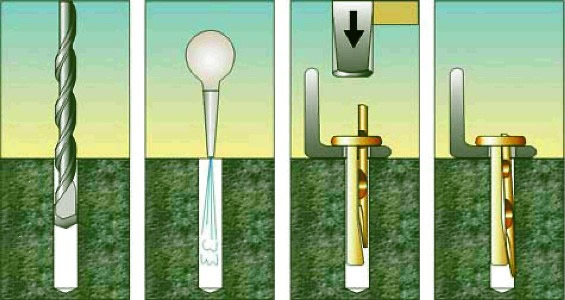

Фото установки анкер-клина

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

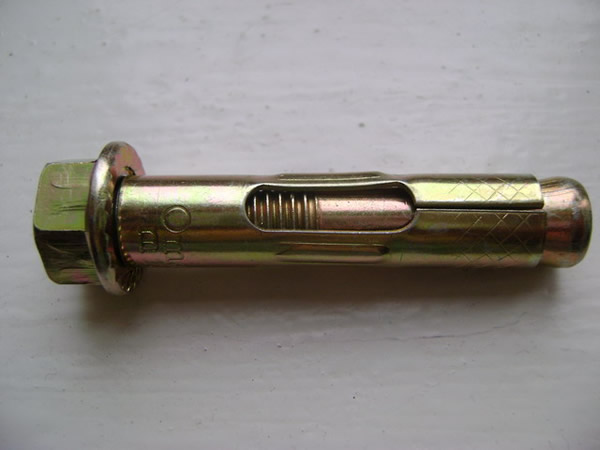

анкерный болт

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.
