Принудительный бетоносмеситель – как работают лопасти?

При планировании масштабных строительных работ удобнее использовать принудительный бетоносмеситель, ведь своими руками вымешать сотни килограмм песчано-цементной смеси совсем не просто. Поговорим, что же это за агрегат, и обязательно ли покупать его.

Когда без бетономешалки не обойтись?

При строительстве объектов применять автоматизированные приспособления очень полезно, потому что это помогает сэкономить время, затрачиваемое на работу, и добиться лучших результатов. В сравнении с ручным трудом, автоматика, конечно, в выигрыше. Например, пилить ручной пилой намного дольше и тяжелее, чем электрической. То же самое можно сказать и о приготовлении цементно-песчаного раствора. Готовить состав из песка, цемента и воды, вымешивая его в ёмкости лопатой, тяжело физически: раствор тяжело проворачивается, поэтому появляется усталость через короткий период работы.

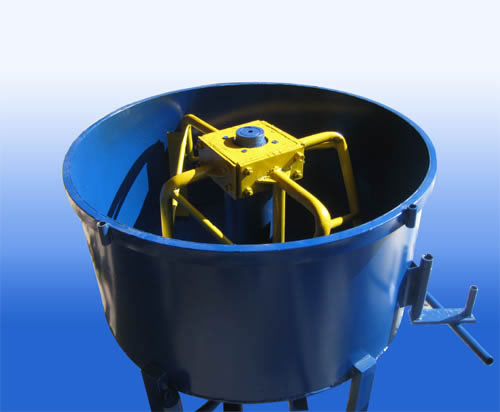

бетоносмеситель принудительный

Кроме того, вымешать сразу очень много раствора не получится. Как ни крути, а объем состава на выходе за один замес составит не больше 70-100 кубических литров. Конечно, имея аппарат для вымешивания раствора, можно получить большой объем материала, при этом не затратив особых усилий. Таким аппаратом является бетоносмеситель. Это приспособление, предназначенное для смешивания строительных материалов в больших и средних объемах.

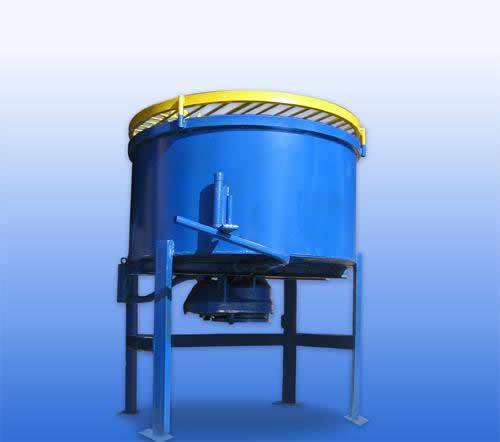

Фото бетоносмесителя принудительного действия

Самое первое, о чем стоит упомянуть, рассказывая об этом устройстве, это то, что все бетоносмесители подразделяются на механические и электрические мешалки. Механическая модель работает за счёт механической энергии, которую сообщает рабочий, вращая ручку. Ручка сообщается с вращающимся валом, и чем интенсивнее будет вращение, тем быстрее будет приготовлен раствор, и тем качественнее он будет. В приспособлениях с электрической системой подачи энергии, принцип действия тот же – вращение барабана, только систему приводит в действие электричество.

Принудительный и гравитационный бетоносмеситель – в чем разница?

Все бетономешалки сконструированы по двум принципам обрушения смеси: гравитационный механизм и бетоносмеситель принудительного типа. Гравитационный принцип действия заключается в том, что смесь, помещенная в барабан, вращается вместе с ним, и опадает сверху вниз под действием силы тяжести. На стенках барабана, изнутри, прикреплены лопасти, которые позволяют лучше вымесить раствор, и не дают смеси налипнуть на стенки под действием центробежной силы.

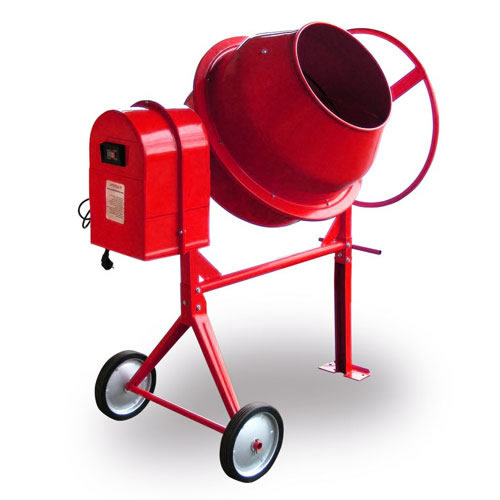

гравитационный бетоносмеситель

Этот тип бетономешалок хорош не только для приготовления цементно-песчаной смеси (со щебнем или без него). Им можно пользоваться для смешивания любых компонентов, сухих и полусухих видов смесей. Бетономешалка принудительного типа отличается от гравитационной тем, что барабан остается неподвижным во время перемешивания раствора. Весь процесс работы осуществляется за счет вращения лопастей, расположенных внутри барабана. Поговорим об этом типе машин подробнее. Этот вид оборудования предназначен для смешивания всех типов смесей с целью изготовления бетона, производства шлакоблоков, тротуарной плитки, фундаментных блоков и прочих расходных материалов.

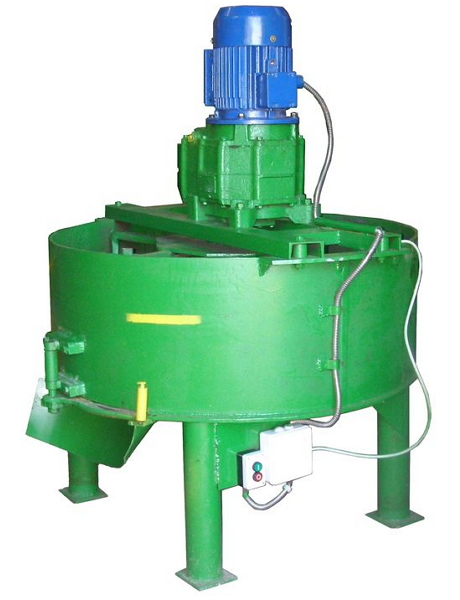

Фото бетономешалки принудительного действия

Все стройматериалы и процессы при строительстве, имеющие в основе жидкие смеси (впоследствии затвердевающие) из разных видов материалов, можно автоматизировать, применив этот бетоносмеситель. Судите сами: не самый мощный бетоносмеситель такого типа за 5 минут работы изготавливает от 0,1 до 0,45 кубических метров. Объем смеси на выходе зависит от объема барабана. Полученный раствор является намного более однородным, чем изготовленный с применением других типов машин. Аппарат достаточно тяжел: от 200 кг. Рабочее напряжение – 380 В.

Самый эффективный бетоносмеситель принудительного типа

Хотя мы ниже и расскажем, как создать бетоносмеситель принудительного действия своими руками, каждому понятно, что промышленные образцы нам не переплюнуть. Например, самым мощным механизмом для изготовления бетонных смесей на сегодняшний день является двухвальный бетоносмеситель с принудительным типом работы. Считается, что его мощность, производительность и экономичность больше, как минимум в два раза, чем аналогичные показатели в таких же типах машин. Стальной барабан имеет прямоугольную форму и четыре стенки: две радиальные и две торцевые. Сталь, из которой выполнены стенки, является износостойкой и высокопрочной, толщиной 450-500 мм.

эффективная бетономешалка принудительного типа

Внутри барабана в горизонтальном положении укреплены два вала. На валах крепятся стальные лопасти (600-660 мм) таким образом, чтобы они не только не мешали друг другу при вращении смесителя, но и проходили одна между другой, что обеспечивает отсутствие так называемых "мертвых зон" при работе. "Мертвые зоны", это, во-первых, не промешанные должным образом части раствора, во-вторых, налипшие на стенки его остатки. В двухвальном аппарате это сведено к минимуму, что повышает экономию цемента (до 20 %). А налипанию препятствует то, что вращающиеся лопасти проходят всего в 2 мм около стены корпуса, счищая раствор с его поверхности.

Барабан бетоносмесителя загружается сверху, для этого имеется специальное воронкообразное отверстие с приспособлением для загрузки. На радиальных стенках имеются крышки, чтобы через них можно было работать внутри смесителя (например, ремонтировать его). Также в барабане есть смотровое окно, через которое можно контролировать процесс работы. После загрузки сухих компонентов смеси начинается процесс подачи воды в барабан. Аквасистема бетоносмесителя – это сложная трубочно-форсуночная конструкция.

Остановимся отдельно на том, как именно перемешивается смесь. Всего лопастей 20 штук: по 10 на каждом валу.

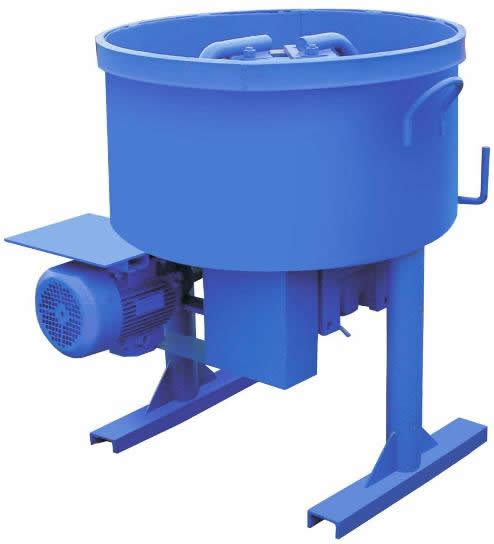

Фото бетоносмесителя принудительного на 100 л

Если рассматривать отдельно каждый вал, то получим две лопасти-нож, две лопасти-скребок, шесть лопастей-смесителей. Вектор движения валов направлен навстречу друг другу. Лопасти перемещают раствор внутри барабана согласно следующему циклу: разрезать, соскрести, смешать. Если проследить траекторию движения раствора, то он движется по спирали. За счет такого интенсивного перемешивания уже за первые 20 секунд работы раствор готов на 80 %, все компоненты смеси растворяются в кратчайшее время. Барабан приводится в действие электрическим двигателем. А после окончания работы готовый раствор выгружается, для этого внизу барабана есть специальный продольный люк, который соединен с разгрузочной трубой.

Можно ли сделать принудительный бетоносмеситель своими руками?

Теперь разберемся, чем же мы можем себе помочь, если нет желания тратиться на промышленные образцы. Чтобы у нас получилась бетономешалка принудительного действия своими руками, следует предварительно собрать несколько деталей. Нужен двигатель, вал, лопасти, два подшипника и бочка в 200 л. Чтобы все это собралось в один агрегат, нужно еще несколько инструментов – дрель, болгарка и сварочный аппарат. Теперь можно приступать к работе.

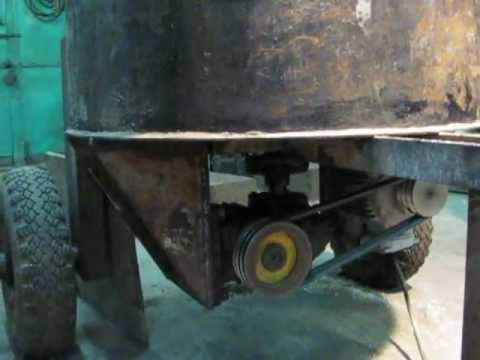

бетономешалка принудительная своими руками

У бочки вырезаем дно и горло, чтобы закрепить вал, также сбоку делаем отверстие для загрузки, которое по периметру проклеивается резиной. Системой металлических уголков создаем опору для бочки, к которой она и крепится. Теперь она стоит. Пора заняться валом и приварить к нему лопасти, закрепить его в бочке. Последним штрихом станет присоединение двигателя, тогда и будет готова ваша принудительная бетономешалка, своими руками теперь ворочать центнеры смеси не придется!

Фото самодельного принудительного бетоносмесителя
