Чугунные канализационные трубы: особенности монтажа и ремонта

Раньше для наружных и внутренних сетей канализации задействовали исключительно чугунные канализационные трубы. И в наше время, несмотря на увеличение применяемости труб полимерных, изделия из металла по-прежнему пользуются спросом при укладке трубопроводов.

Надежность – отличительная черта труб из чугуна

Параметры труб и виды фасонных частей из чугуна

Устойчивость к коррозии обеспечивается покрытием труб снаружи и внутри нефтяным битумом или забеленным чугуном. Образованная после покрытия гладкая внутренняя поверхность значительно улучшает гидравлические характеристики прохождения стоков.

Преимущества:

• коррозионная устойчивость;
• высокая прочность;
• отсутствие швов и свищей;
• долговечность (срок службы канализационных труб чугунных более 80 лет).

Недостатки:

• материалоемкость;
• шероховатость внутренней стенки;
• большой вес;
• высокая себестоимость.

Выбрав для трубопровода системы канализации трубы из чугуна, необходимо обратить внимание на внешний вид труб. Чугун, как материал для канализационных систем, полностью соответствует всем требованиям, но в процессе производства может быть допущен брак. Поэтому трубы чугунные нужно отбирать очень внимательно.

Хрупкость чугуна не позволяет подвергать трубы ударным нагрузкам.

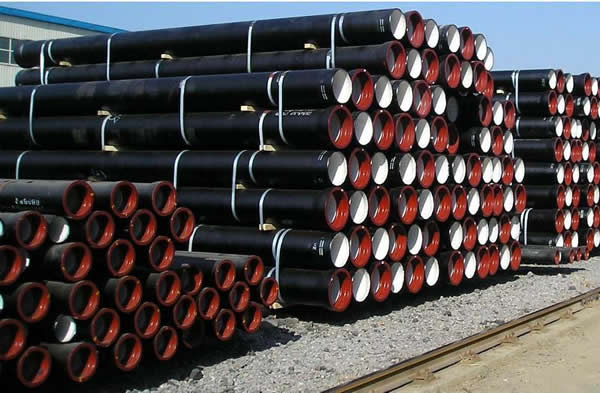

Трубы из чугуна

Виды труб:

• безраструбные;
• раструбные.

Диаметр чугунной канализационной трубы, применяемой для устройства внешних и внутренних трубопроводов систем канализации, указан в размерном ряде соответствующего ГОСТа (6942-98).

В системах внутренней канализации труба чугунная канализационная 100 применяется для отвода стока от унитаза. Сток от других сантехнических приборов (умывальник, мойка, душевая кабинка и другие) отводят с помощью труб диаметром 50мм.

Фитинги из чугуна

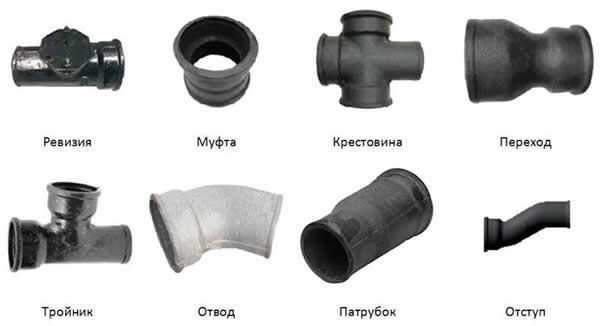

Основные виды фасонных частей из чугуна

Фасонные части канализационных труб чугунных подразделяются:

1. Ревизии (для прочистки внутренней части трубопровода).
2. Муфты (соединение труб одного диаметра)
3. Крестовины (отвод от основного трубопровода в двух направлениях)
4. Переходы (от труб меньшего диаметра к трубам большего)
5. Тройники (при отводе от основного трубопровода)
6. Отводы (при изменении угла трубопровода)
7. Патрубки (при необходимости изменения длины)
8. Отступ (при изгибе трубопровода)

Сборка трубопроводов систем канализации

Соединение чугун – чугун

Для удобства монтажа трубопроводов широко используется труба канализационная чугуная раструбная.

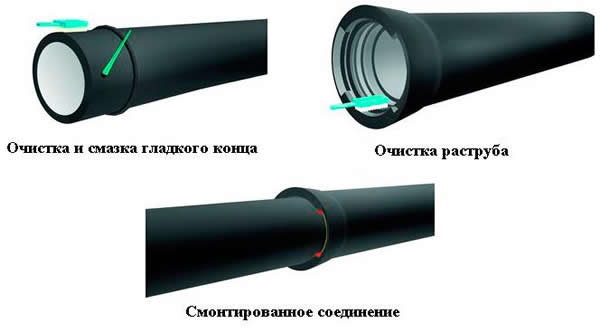

Соединение двух чугунных труб

Сборка чугунных труб включает такие этапы:

• Прямая часть чугунной трубы вставляется в раструб уже установленной трубы.
• Образовавшийся зазор между внутренней частью раструба и наружной частью трубы необходимо зачеканить просмоленной паклей. Пакля забивается деревянной лопаткой при помощи молотка до заполнения 2/3 раструба.
• 1/3 заполняется уплотнителем без пропитки (пропитка ухудшает сцепление с цементом).
• Раствором цемента (марок 400 или 300) заполняют раструб. При этом применяют пропорцию воды к цементу как 1 к 9. Вместо раствора цементного можно применять раствор асбоцементный (асбоцементные волокна и цемент в соотношении 1 к 2).
• Раствор утрамбовывается, а поверх укладывается мокрая тряпка, чтобы предотвратить появление трещин до высыхания.

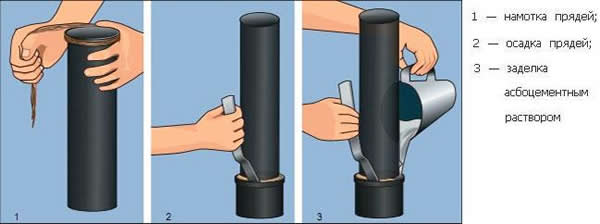

Монтаж труб из чугуна поэтапно

При забивке пакли следует внимательно следить, чтобы отдельные пряди не попали внутрь трубы. Посторонние предметы внутри трубопровода ведут к засорам.

Соединение частей трубопровода из чугуна должно быть герметичным. Улучшить качество стыковки может применение силиконового герметика вместо цементного раствора. Но стоимость герметика значительно превышает стоимость раствора, что увеличивает себестоимость монтажа.

Соединение чугун — пластмасса

Для соединения трубы канализационной из чугуна с трубой из полимера используют переходник и герметик силиконовый. Герметик наносят на внутреннюю часть раструба чугунной трубы (для заполнения шероховатости и улучшения сцепки). Затем наносят силиконовый герметик на переход и устанавливают его в раструб.

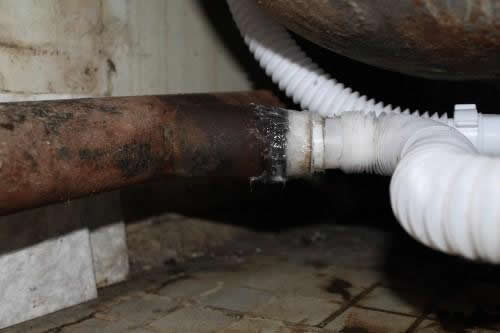

Соединение чугун – пластик

Ремонт труб из чугуна

В случае повреждения материала трубы (скол, трещина) возникает необходимость ремонта.

Для ремонта трещины необходимо разделать края, углубить шабером и обезжирить. Затем углубление заделывают смесью.

1 вариант смеси:

• окись меди (порошок) – 1,5 части;
• ортофосфорная кислота – 1 часть.

2 вариант смеси:

• опилки железные – 2,5 кг;
• нашатырь (порошок) – 60 г;
• сера – 30г;
• вода (до консистенции густого теста).

Для ремонта повреждения с нарушением герметичности применяют прокладки из резины (2 – 3 шт.). Их прижимают к трубе из чугуна металлическими пластинами. Прокладки резиновые с пластинами прижимаются обручами с помощью болтов или закручиваются проволокой и затягиваются плоскогубцами.

Бандаж для трубы из чугуна

Демонтаж трубопроводов из чугуна

Для демонтажа систем канализации из чугуна рекомендуется использовать углошлифмашину (болгарку). В целях безопасности при резке необходимо пользоваться средствами защиты (очками защитными и  респиратором).

Не допускается применять металлический молоток. Необходимо использовать резиновые или деревянные насадки. Полностью трубу разрезать не придется. Пропилив небольшой разрез, нужно сместить части трубы. Хрупкий металл даст трещину и позволит произвести разборку.

Большой вес труб из чугуна сильно усложняет монтаж, ремонт и демонтаж трубопроводов, повышая трудоемкость. Срок службы (в 2 раза выше срока годности пластиковых труб) компенсирует понесенные затраты.
