Чугунные трубы: ГОСТ, предъявляемые требования и проверка качества

ГОСТ Чугунные трубы содержит необходимые требования, при соблюдении которых возможно изготовление качественных элементов для сооружения трубопроводов. Для обеспечения их защиты от коррозии используют покрытие нефтяным битумом снаружи и изнутри. В результате обработки внутренняя поверхность чугунной трубы становится гладкой. Требования, предъявляемые к таким изделиям, зависят от метода литья и описаны в нашей статье.

гост чугунные трубы

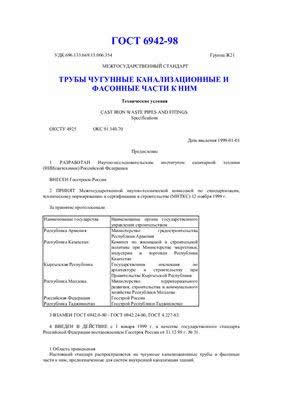

ГОСТ 6942-98 –документ, регулирующие требования, предъявляемые к большинству чугунных труб

Требования к чугунным трубам

Трубы, изготовленные методом литья с использованием форм

Водонапорные трубы, изготовленные методом литья с использованием песчаных форм, должны по ГОСТу 5525-88 (взамен 5525-61) отвечать следующим требованиям:

  • Длина трубы должна находиться в диапазоне от 2 до 6 м. При этом размер диаметра условного прохода в ней (Ду) при этом находится в пределах, начиная от 65 мм и заканчивая 1200 мм. (Можно сравнить — трубы чугунные ГОСТ 9583 75 должны соответствовать Ду, равному от 65 до 1000 мм, и длине, составляющей 2-10 м. Для таких труб предусмотрено только раструбное соединение).

гост трубы чугунные напорные

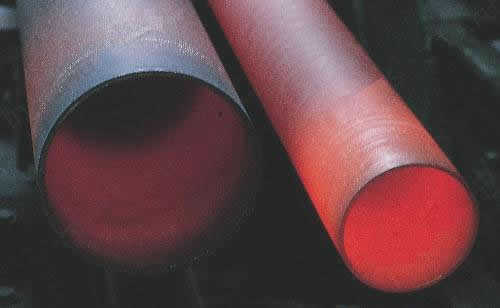

Охлаждение труб, отлитых в формы

  • Труба может иметь фланцевое или раструбное соединение.
  • Трубы изготавливают с использованием литья (центробежного, а также полунепрерывного).
  • Стенка водонапорной трубы должна быть в толщину не меньше 6,7 (максимальное значение — 31 мм). По этому параметру различают 3 класса чугунных труб для водонапорных систем: А, Б, ЛА.
  • В соответствии с ГОСТ трубы чугунные напорные рассчитываются для работы в условиях как нормального давления (1 МПа), так и повышенного (до 1,6 Мпа). При испытании труб на герметичность создают давление, соответствующее значению минимально 2,5, максимально — 4 МПа (уровень давления при испытании зависит от Ду трубы и ее класса).

трубы чугунные водопроводные гост

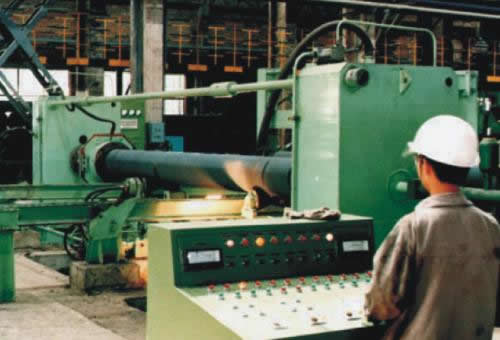

Гидравлические испытания чугунной трубы

Проведение гидравлических испытаний осуществляется до нанесения битумного покрытия. Годными признаются трубы, которые при испытаниях отличались отсутствием течи и потения стенок.

  • При изготовлении соединительных частей к водонапорным трубам используют серый чугун или кокиль.

В качестве примера маркировки — ЧНР 400AX6000 — могут быть рассмотрены трубы чугунные водопроводные ГОСТ 5525-61:

  • в маркировке ЧНР означает «труба из чугуна напорная раструбная»;
  • 400 – это размер диаметра условного прохода в трубе,
  • A – это маркировка, обозначающая класс, которому соответствует класса поставка трубы,
  • 6000 – размер длины трубы в миллиметрах.

Трубы, изготовленные методом центробежного литья

Изготовленные методом центробежного литья из серого чугуна трубы чугунные канализационные ГОСТ 6942-98 (ранее 6942.0-69 и 6942-80), обязывает  отвечать таким требованиям:

чугунные трубы для канализации гост

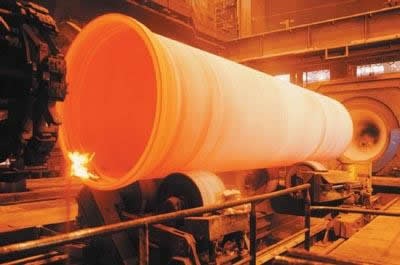

Центробежное литье труб высокой прочности

  1. В соответствии с этим ГОСТом различаются 2 класса чугунных труб:
  • класс А (выдерживают давление, составляющее 0,1 МПа, до проведения антикоррозийного битумного покрытия) Чугунные трубы для канализации гост класса А и детали, используемые для их соединения, применяют при сооружении самых ответственных участках канализационный сети.
  • класс Б (выдерживают давление, составляющее 0,1 МПа, после нанесения битумного покрытия).Трубы класса Б рекомендуются к использованию во внутренних канализационных системах при типовом строительстве зданий.
  1. Канализационные трубы, изготовленные по ГОСТу 6942.3-69 должны иметь Ду, равный 5 см, 10см, 15 см. При этом длина чугунной трубы может варьироваться, начиная от 50 см и заканчивая 210 см, толщина ее стенки может составлять минимально – 4 мм, максимально – 5,5 мм, возможно и среднее значение – 4,5 мм.

трубы чугунные канализационные гост

ГОСТ 6942-98 нормирует все виды диаметров труб

Труба чугунная ГОСТ 6942 98 предназначена для сооружения внутренних канализационных систем в зданиях (Ду при этом составляет от 50 мм до 1200 мм, размер трубы длину – 2 до 6 м).

Пример маркировки трубы из чугуна согласно ГОСТ 6942 – «ТЧК-50-1500-Б» расшифровывается так:

    • ТЧК означает «труба чугунная для канализации»,
    • 50 – это Ду в миллиметрах,
    • Б – это класс поставки.

Качество чугунных труб

Сертификат на трубы

При поставке труб, изготовленных из чугуна, а также фасонных частей для их соединения, обязательно должен прилагаться сертификат, в котором указаны:

  • завод-изготовитель (официальное название),
  • заказчик (официальное название),
  • номер партии и номер стандарта,
  • название изделия, его размеры (в случае труб – метраж, масса, количество),
  • испытательное давление и данные, полученные в процессе механических испытаний.

труба чугунная гост 6942 98

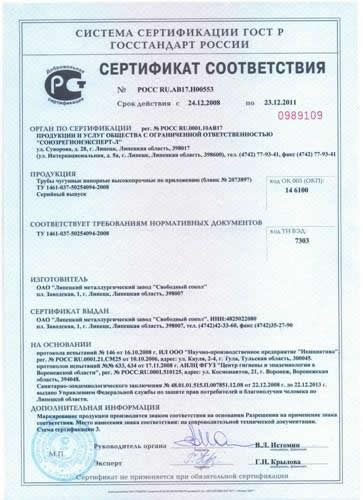

Пример сертификата соответствия чугунных труб требованиям ГОСТ

Сфера применения

Применение труб, изготовленных из чугуна

Сферы применения чугунных труб:

  1. сооружение канализационных систем;
  2. сооружение напорных трубопроводов;
  3. сооружение систем теплоснабжения;
  4. при монтаже нефтепроводов;
  5. в системах противопожарного водоснабжения;
  6. при создании трубопроводов для химической и горнодобывающей промышленности.

Обширность сферы применения вызвана длинным списком преимуществ изделий. Рассмотрим преимущества чугунных труб по сравнению с пластиковыми аналогами:

  • более высокая прочность;
  • повышенная износостойкость;
  • более низкий уровень шума;
  • повышенная пожаробезопасность;
  • повышенная устойчивость при изменении температурных показателей;
  • более низкая подверженность растяжению.

Проверка качества чугунных труб

трубы чугунные гост 9583 75

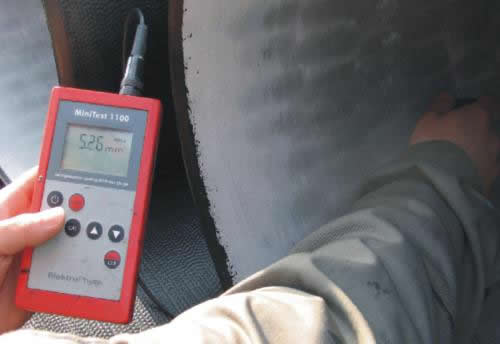

Трубы, имеющие цементно-песчаное покрытие (ЦПП) должны подвергаться проверке его толщины

Проверка включает в себя следующие шаги:

трубы чугунные напорные раструбные гост

Простукивание трубы должно свидетельствовать об отсутствии дребезжащего звука

  1. Длина раструба канализационной трубы должна быть в пределах от 60 до 80 мм.
  2. Длина чугунной канализационной трубы должна быть не менее 2 м, но не более 7 м, при этом толщина стенки – от 10 до 12 мм.
  3. Диаметр трубы, изготовленной из чугуна, варьируется в соответствии с маркой труб:
  • марка ЧГ – от 50 до 150 мм,
  • марка ВЧШГ – до 500 мм.
  1. На изломе труба должна характеризоваться однородностью, мелкозернистостью и однородностью.
  2. Проверка осуществляется визуально и при помощи простукивания для выявления трещин и скрытых дефектов.
  3. Трубы чугунные напорные раструбные ГОСТ обязывает соответствовать особенно высоким требованиям. Нормальной шириной зазора на стыке при диаметре труб, начиная от 50мм (максимально — 100 мм), считается расстояние в 5-6 мм.

Несмотря на широкое применение труб из новых материалов для сооружения трубопроводов различных типов, актуальность использования чугунных труб остается на сегодняшний день очень высокой.
