Берем в руки дальномер, когда важно точное расстояние!

Дальномер – это устройство, которое предназначено для определения точного расстояния от наблюдателя до конкретного объекта. Прибор просто необходим в инженерной геодезии, строительстве линий передач и путей сообщения, сельском хозяйстве, туризме, навигации, военном деле...

Классификация приборов для определения дальности

Когда и где появились первые измерители дальности? Впервые в продаже это приспособление вышло в 1992 году на Западе, но его стоимость доходила до нескольких тысяч долларов. И только спустя четыре года эти устройства стали доступны более широкому кругу пользователей. Затем уже многие фирмы стали работать в данном направлении. А сегодня разновидностей этого инструмента довольно много, самые точные используют принцип лазера в работе, известной моделью считается дальномер лейка (Leica), в ассортименте имеются и другие приборы похожего назначения, например, геодезические рулетки на лазерах.

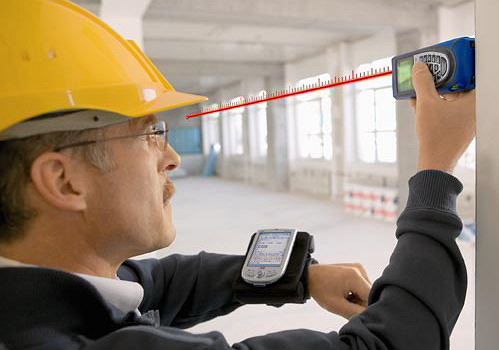

Фото профессионального дальномера

В чем же заключается принцип действия? Модели активного типа измеряют расстояние при помощи времени, затраченного посланным сигналом на прохождение пути до объекта и обратно. Скорость, с которой данный сигнал распространяется, предварительно, естественно, известна (звуковая и световая скорость). Определение расстояния с помощью пассивных вариантов прибора основано на вычислении высоты равнобедренного треугольника. Активные делят на три типа: звуковые, световые, лазерные. А пассивные на два: оптические и нитяные.

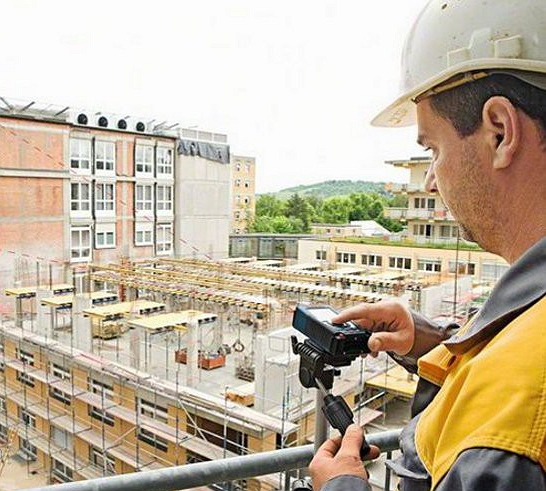

работа дальномером

Дальномеры активного типа – изучаем работу инструментов

Звуковые модели измеряют расстояние до предметов, которые отражают звуковые волны. Работают по принципу эхолокатора, то есть сначала происходит излучение короткого звукового импульса, который имеет очень высокую частоту. Затем включается микрофон, и происходит отсчет времени, за которое звуковой импульс вернется обратно, отразившись от какого-либо объекта. Когда вернувшийся сигнал достигнет датчика, будет известен результат. Световые типы приспособления для измерения расстояния используют модуляции света по яркости с постоянной или же переменной частотой.

Расстояние высчитывается за счет разности фаз между отраженным и посланным светом. Для этого требуется наличие сложных электронных и электрических устройств в приборе. Именно с помощью световых моделей было установлено точное расстояние от Земли до Луны. Лазерные инструменты включают в себя главные элементы устройства – отражатель и излучатель. При помощи специальных функциональных клавиш можно задать точку отсчета и пользоваться всеми программными возможностями прибора. Также некоторые модели оснащены дополнительными функциями – отражательная панель для проверки, измерение температуры воздуха, выбор системы измерений, настройка автоматического отключения, индикатор батареи.

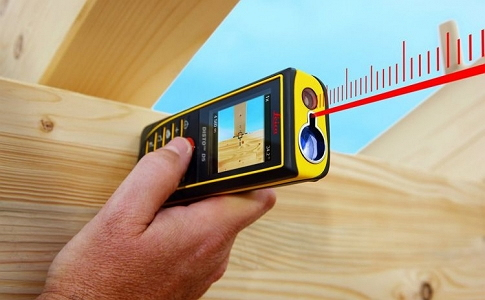

Фото ультразвукового лазерного дальномера

В процессе работы с лазерным приспособлением не требуется помощь второго человека, как, например, в случае с обычной рулеткой. Для того чтобы вычислить расстояние до определенного объекта, необходимо навести на него лазерный луч. Устройство измеряет время, за которое луч проходит от него до объекта, а после его отражения возвращается обратно. В результате производятся подсчеты, и данные выводятся на экран. Измерять можно как горизонтальные, так и вертикальные плоскости. С помощью лазерного дальномера можно также измерить объем помещения и его общую площадь.

Кроме того, такое устройство дает уникальную возможность измерить лишь определенный фрагмент стены, а не всю ее полностью. Можно также определить ширину и высоту объекта.

Огромным плюсом является то, что лазерный прибор может вычислить среднее значение нескольких измерений, а точность при этом будет на очень высоком уровне. Также имеется возможность узнать площадь и круглых предметов, а не только прямоугольных или квадратных. Если помещение имеет наклонный потолок, то инструмент определит не только площадь, но и угол наклона, и длину ската. Все измерения можно проводить на расстоянии до 200 метров. В случае, если прибор необходим вам для измерения исключительно только помещений, достаточно будет приобрести устройство, дальность измерений которого не превышает 50 метров. Если вы собираетесь работать с большими расстояниями, то необходимо также воспользоваться штативом и отражающей пластиной, это позволит получить более точные результаты. Но не все модели могут крепиться на штатив, это нужно уточнять у продавца.

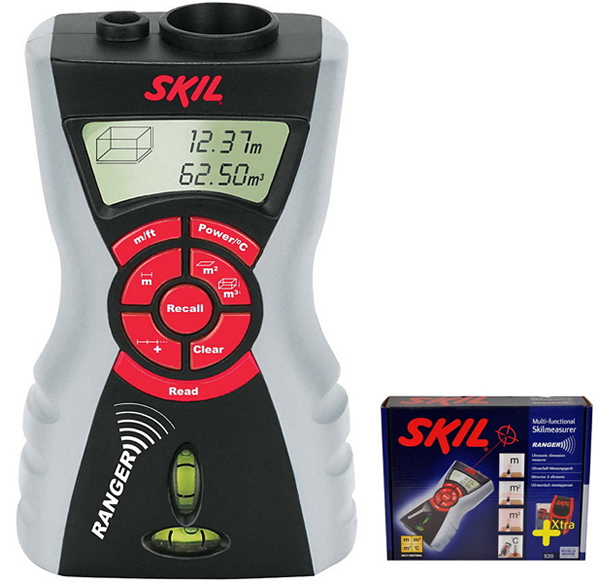

ультразвуковой дальномер

Основные характеристики лазерных инструментов зависят не только от конструкции, например, диапазон измерения зависит от мощности источника излучения и от внешних условий работы, например, на дальность влиять будет освещение. Стоит отдельно отметить, что она снижается, если измерения проводятся под открытым небом. У бытовых моделей наблюдаются небольшие погрешности, и эти погрешности возрастают при измерениях на больших расстояниях. Но даже такие варианты лазерных устройств сравнительно дорогие.

Меряем дальность пассивными методами

Оптический дальномер может быть двух типов – стереоскопический и монокулярный. Несмотря на то, что они отличаются по конструкции деталей, основная схема у них одинаковая, кроме того, принципы работы идентичны. По двум известным углам треугольника, а также одной известной стороне определяется его неизвестная сторона. Два телескопа строят изображение объекта. Кажется, что объект наблюдается в разных направлениях. Кроме того, такие приборы могут быть как с полным наложением полей, так и с половинным – верхняя половина изображения от одного телескопа объединяется с нижней половиной другого.

Монокулярные модели являются разновидностью оптических, работают также по принципу совмещения изображений, очень часто встраиваются в фототехнику для получения более резкого изображения. Преимущества монокулярных дальномеров в том, что нет необходимости в точной горизонтальной наводке, а изображение при измерении смещается как в правом, так и в левом поле. К недостаткам монокулярных приборов относится высокая утомляемость оператора, так как работа производится одним глазом, также с ними практически невозможна работа с движущимися объектами, а объекту нужно иметь четкую образующую, которая расположена на девяносто градусов к линии раздела поля, иначе точность измерения значительно снизится.

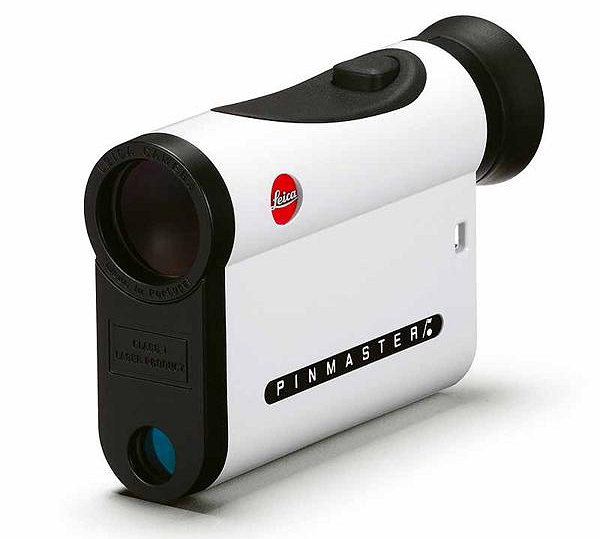

Фото монокулярного дальномера

Стереоскопические модели также являются разновидностью оптических, имеют двойную зрительную трубу. В фокальной плоскости находятся метки, и изображение объекта совмещается с изображением этих меток, расстояние полностью пропорционально смещению компенсатора. Основное преимущество стереоскопического инструмента над монокулярным – более точные измерения расстояния. Именно они используются для того, чтобы определить дальность, а также высоту полета и его угловые координаты. Самые мощные стереоскопические приборы способны работать на расстояния до 50 000 метров, что же касается измерения высоты, то здесь цифры немного меньше – до 20 000 метров.

стереоскопический дальномер

Нитяной вариант измерителей дальности – самый простой вид инструмента подобного назначения, имеющий постоянный параллактический угол, именно поэтому можно сделать такой дальномер своими руками, если вдруг вам понадобилось измерить дальность, а бегать по магазинам нет времени, или жаль денег. Он может определять расстояния до 300 метров. В качестве базы у данного устройства используется нивелирная рейка, имеющая сантиметровое деление, а в поле зрения трубы видны специальные линии. Принцип работы: для точного определения расстояния подсчитывается число делений, которые находятся между линиями, а искомым, в конечном итоге, будет расстояние в метрах. Нитяной прибор имеет очень простую конструкцию и очень простой принцип работы, он также способен вычислить расстояние без особых погрешностей. Но электронный дальномер по своей точности всё-таки выигрывает.
