Диаметр металлопластиковых труб и другие характеристики

Металлопластиковые трубы совмещают в себе положительные качества и пластиковых, и металлических изделий. Их уникальная конструкция позволяет широко применять их в бытовых системах отопления и водоснабжения. Диаметр металлопластиковых труб – это первое, что необходимо уточнить, при их выборе. Несмотря на популярность таких изделий, технические особенности металлопластиковых труб известны, как правило, только специалистам. Наша статья будет посвящена не диаметру, а также другим характеристикам труб из металлопластика.

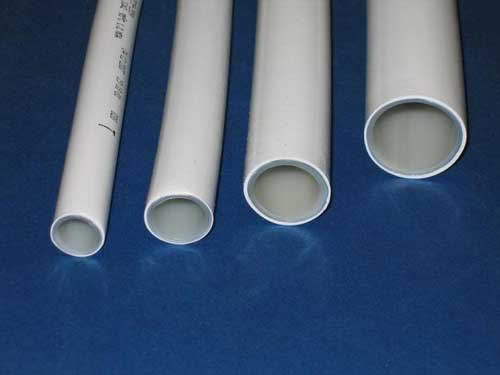

Металлопластиковые трубы разного диаметра

Структура металлопластиковых труб

Основа металлопластиковой трубы – слой полиэтилена. Именно он обеспечивает высокую прочность таких изделий, благодаря чему труба может выполнять несущую функцию. При помощи клеевого состава к полиэтиленовому слою прикрепляют алюминиевую фольгу, которая при использовании трубы будет препятствовать диффузии кислорода. Края трубы сваривают встык лазером. Температура линейного расширения труб, изготовленных таким образом, становится сопоставима с соответствующим показателем металлических труб. Защитную и декорирующую функции выполняет наружный слой белого цвета, представляющий собой полиэтилен.

Таким образом, металлопластиковая труба является конструкцией, состоящей из следующих слоев:

1. слой полиэтилена,
2. слой клея,
3. алюминиевая фольга,
4. еще один клеевой слой,
5. наружный слой полиэтилена.

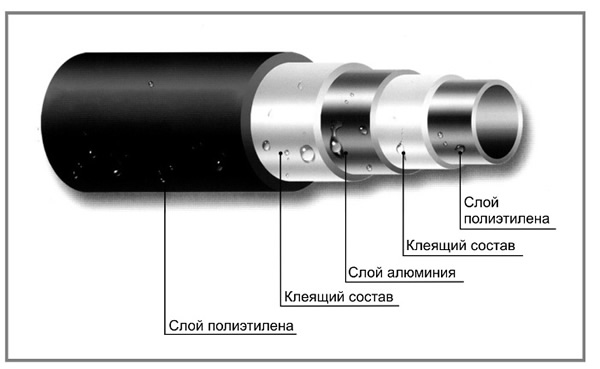

Структура металлопластиковой трубы

Уникальная многослойная конструкция таких изделий обеспечивает длительный срок их службы. Сшитый полиэтилен, который составляет внутренний слой, позволяет создавать необходимый уровень гладкости внутренней поверхности и защиту трубы от накипи и других наслоений, поэтому внутренний диаметр металлопластиковой трубы остается неизменным при нормальных эксплуатационных условиях. Благодаря двум полимерным слоям сердечник из алюминия надежно защищается от того, чтобы формировались гальванические пары с латунными и стальными элементами трубопроводов. Кроме этого, полиэтиленовые слои снижают теплопроводность труб и интенсивность формирования на их поверхности конденсата.

Разнообразие диаметров металлопластиковых труб

Чтобы трубопроводы служили долго важно точно знать, какой диаметр металлопластиковой трубы необходим в конкретных условиях. Наиболее распространены трубы, диаметр которых равен 16 мм, 20 мм, а также 26 мм.

Производители выпускают металлопластиковые трубы 50 мм и даже большего диаметра (до 63 мм), однако, в жилищном строительстве они широко не применяются.

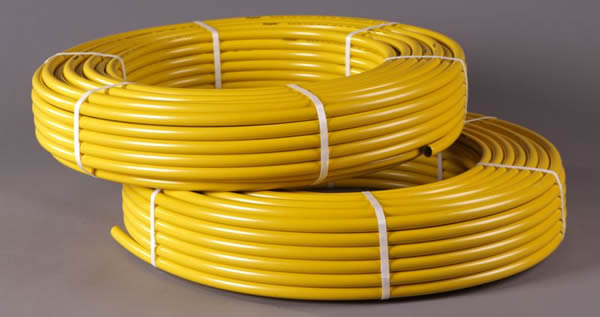

Трубы небольшого диаметра выпускаются в бухтах

Для формирования обширной разводки применяют металлопластиковые трубы 32 мм, возможно также применение труб 40 мм.

Для выполнения разводки водопровода в квартире хорошо подойдут металлопластиковые трубы с диаметром в 16 или 20 мм. Если основную разводку формируют из труб, имеющих диаметр 20 мм, то отводы к ванне, смесителям и другим бытовым приборам выполняют из труб с 16-миллиметровым диаметром.

Так как стоимость фитингов для труб с диаметром, равным 20 мм, сравнительно высока, то при нормальном давлении в системе водоснабжения без ущерба для качества системы можно использовать трубы с 16-миллиметровым диаметром.

К потребителю трубы поставляют в виде бухт. В длину размеры металлопластиковых труб в такой бухте могут быть в пределах 50-200 м.

Характеристики металлопластиковых изделий

Основные технические характеристики

• Толщина стенки трубы при диаметре 16 мм — 2 мм, а трубы при диаметре 20 мм равна 2,25 мм. При этом алюминиевый слой в таких изделиях — 0,2 мм и 0,24 мм соответственно.
• 1 погонный метр 16-милимеетровой трубы весит 115 г, 20-миллиметровой трубы – 170 г.
• В 1 погонном метре трубы, диаметр которой равен 16 мм, содержится 0,113 л жидкости, а в 20-миллиметровой трубы – 0,201 л.
• Коэффициент расширения металлопластиковых труб равен 0,26х10^-4 на 1?C.

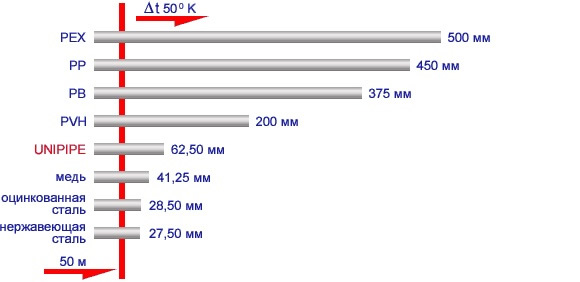

Тепловое расширение металлопластика в 10 меньше, чем аналогичный показатель труб из PEX

• Коэффициент шероховатости поверхности составляет 0,07.
• Такие трубы характеризуются коэффициентом теплопроводности, равным 0,43 Вт/м*К.
• Клеевое и сварное соединения с алюминием составляют соответственно 70 и 57 H/мм².
• При поперечном разрыве показатель прочности составит 2880 H.
• Min радиус изгиба 16-миллиметровой трубы вручную составляет 80 мм, а трубы 20 мм – 45 мм.
• Диффузия кислорода во время эксплуатации таких изделий характеризуется показателем, равным 0 г/м³.

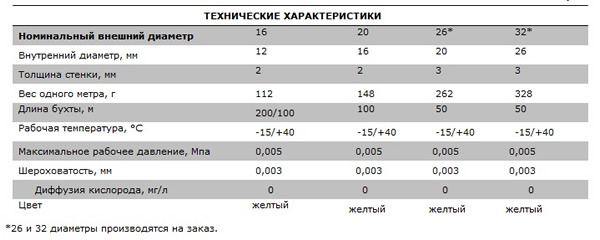

Технические характеристики труб различного диаметра

Допустимые температура и давление

Давление, которое выдерживают трубы из металлопластика, стоит оговорить отдельно:

• Рабочая температура находится в пределах 0-95?C при давлении в трубопроводе, составляющем 10 бар. Рабочая температура ограничивается рамками 0 и 25?C, если жидкость подается под давлением 25 бар.

• Максимальное рабочее давление при верхнем температурном пороге рабочей среды – 10 бар.
• Нарушение целостности трубопровода при температуре среды внутри трубы в 20?C составляет 94 бар.

Условия, при которых срок службы труб является максимальным

Если температура и давления остаются неизменными, то срок службы металлопластиковых труб составляет:

• в течение 1 ч при t=20?C и минимальном давлении, составляющем 5,71 МПа,
• в течение 1 ч при t=95 ?C минимальном давлении 3,3 МПа,
• в течение 100 ч при t=95 ?C минимальном давлении 2,93 МПа,
• в течение 1 тыс. ч при t=95 ?C минимальном давлении 2,57 МПа.

Стоит отметить и стойкость к высоким температурам, которой обладают металлопластиковые трубы: характеристики изделий остаются стабильными даже при кратковременном нагревании до 110?C.
