Диаметр труб водоснабженияВ той или иной степени с устройством системы водоснабжения, заменой ее труб приходилось сталкиваться большинству людей. Непрофессионалу сориентироваться в необъятном количестве предложений на рынке достаточно сложно. Нанимаете ли вы мастера или предпочитаете работать с водопроводным оборудованием самостоятельно, но разобраться в том, каким может быть диаметр труб водоснабжения, каковы различия в характеристиках изделий из различных материалов весьма полезно. А профессионалу — тем более.
Давление в трубах водоснабжения, как и ряд других параметров, напрямую влияет на выбор диаметра Дюймовые размеры — немного историиДля внутридомовых сетей водоснабжения чаще всего используются следующие виды труб:

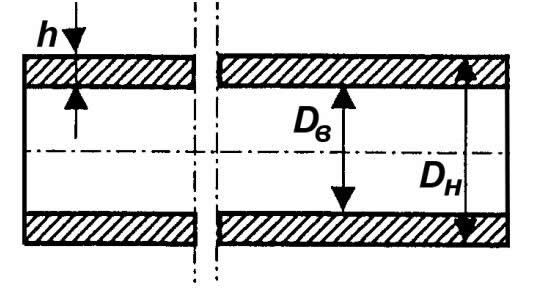

Водопроводные трубы, выполненные из различных материалов, различаются классификацией мер измерения. Габариты водопроводной трубы задаются следующими параметрами (см. рис.1):
Схема трубы для водопровода
В бывшем СССР, в квартирах непривилегированных граждан стояли только стальные трубы, для которых была придумана оригинальная система обозначения их размеров. Например, у полудюймовой трубы полдюйма (12,7 мм) — внутренний диаметр. Ее наружный диаметр и диаметр резьбы соответственно — около 21 мм. Поэтому для резьбы обязательно добавляется слово «труб». В нашем примере: 1/2» труб.

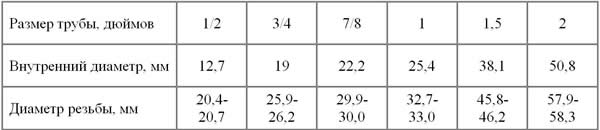

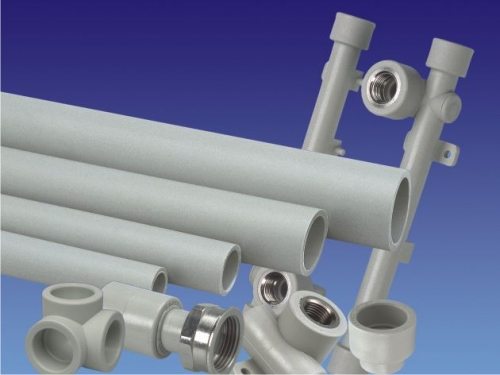

Таблица размеров стальных труб водоснабжения Виды диаметров труб для водоснабженияСоответствие метрических и дюймовых размеровНа современном рынке предложение намного богаче. Выбор особенно затруднен, если приходится состыковывать изделия из разных материалов. Как, например, соотнести диаметры полипропиленовых труб для водоснабжения и стальных или латунных (см. рис.2). Дело в том, что в остальном мире прижилась метрическая система обозначения размеров. Хотя и в ней довольно много условностей.
Стыковка труб водоснабжения Основополагающими в ней являются два понятия:
Подход к их определению несколько отличается, но, в конечном итоге, обе эти величины определяют внешний диаметр. По сути — это безразмерные величины, хотя иногда их указывают с размерностью мм.
Таблица соотношения между дюймовыми и метрическими размерами труб Сравнение стальных труб РФ и евростандартаУ любой продукции имеется ГОСТ — трубы для водоснабжения не исключение. Сравнить сортамент производства РФ в соответствии с ГОСТ и аналогичных изделий, выпущенных в соответствии с евростандартом, можно благодаря следующей таблице:

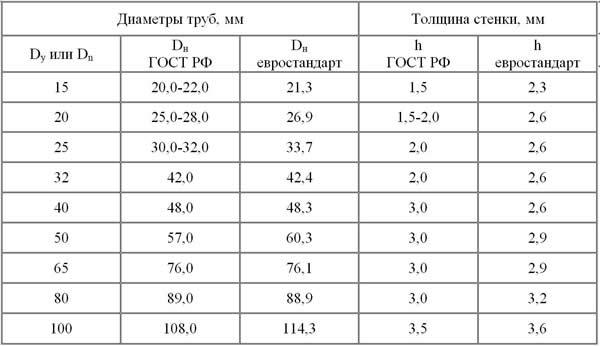

Сравнение видов и диаметров труб согласно ГОСТ РФ и евростандарта Как выбрать диаметрОт того, какой диаметр труб для водоснабжения, зависит их пропускная способность — количество воды протекающей по ним за единицу времени. Пропускная способность зависит от того, с какой скоростью течет вода. В свою очередь, эта скорость тем больше, чем больше перепад давлений в системе. Разумеется, для расчета пропускной способности существуют свои расчетные формулы, имеются таблицы, которые позволяют несколько упростить расчет. Тем не менее, процесс расчета с использованием этих формул и таблиц, достаточно сложен, а поэтому, при внутриквартирной разводке, их практически не используют. Поступают проще — обычно берутся трубы определенного сечения:
Надеемся, что данные, приведенные в статье, не только помогут подобрать для ремонта или замены трубы водоснабжения нужного диаметра, но и позволят, в случае необходимости, правильно состыковать изделия, изготовленные по разной технологии. |
||||||||||||||
![]() |
![]() |
![]() |
