Как рассчитать диаметр и длину вентиляционных трубОдним из условий создания комфортного микроклимата в жилых и производственных помещениях является наличие инженерной системы, благодаря которой осуществляется циркуляция воздуха. Чтобы обеспечить ее эффективное функционирование, необходимо правильно рассчитать длину и диаметр вентиляционной трубы. Для этого пользуются несколькими методиками, в зависимости от характеристик инженерной системы.

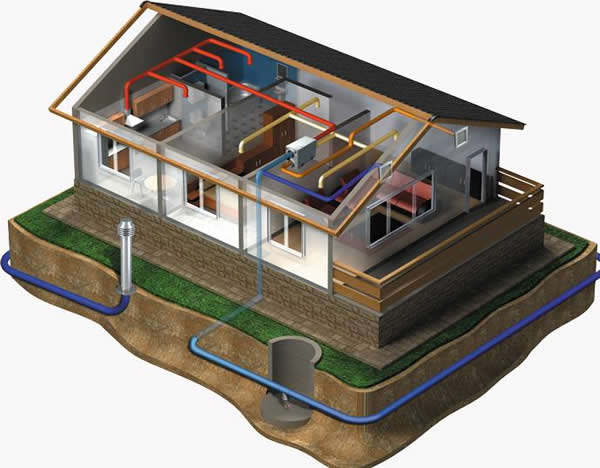

Схема вентиляции частного дома Последствия плохой вентиляцииПри неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.
Запотевание окон при недостаточной вытяжке При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции. Расчет системы вентиляцииНормативный объем приточного воздухаОбычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.
Обеспечение естественного притока воздуха с помощью проветривания Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:
Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия. В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов. Алгоритм определения диаметра вентиляционной трубыНа основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

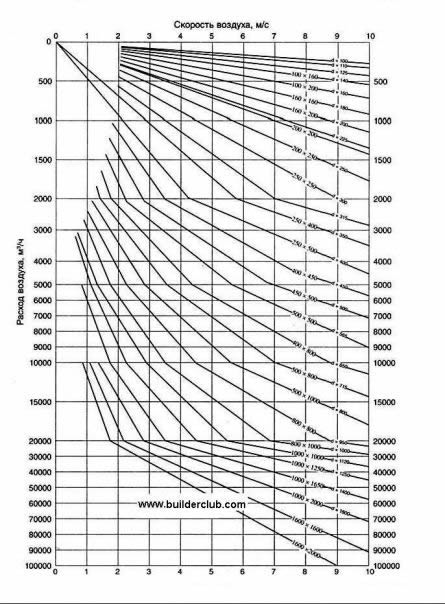

Диаграмма для определения диаметра вентиляционной трубы Особенности определения длины вентиляционных трубЕще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу. Расчет по таблицеВысота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

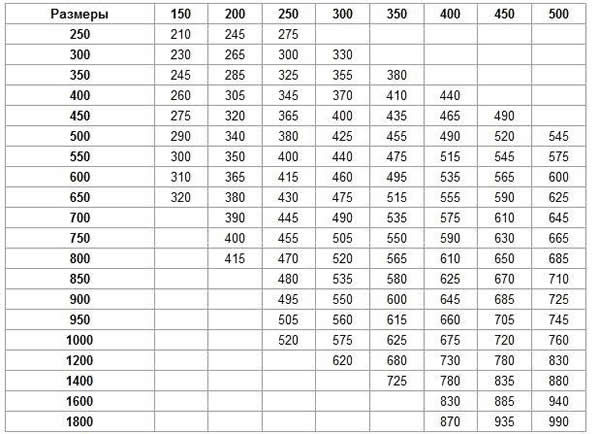

Подбор высоты трубы вентиляции по таблице При этом нужно учитывать:

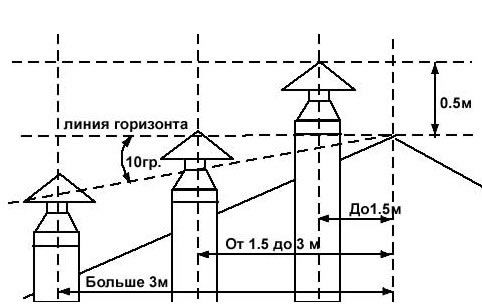

Расположение вентиляционных труб относительно конька крыши При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности. Использование программного обеспечения

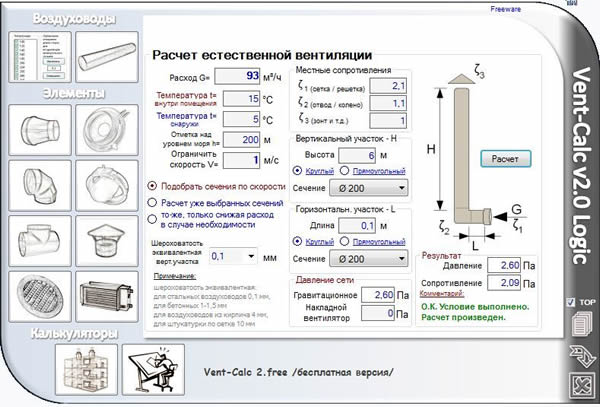

Пример расчета естественной вентиляции с помощью специальных программ Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

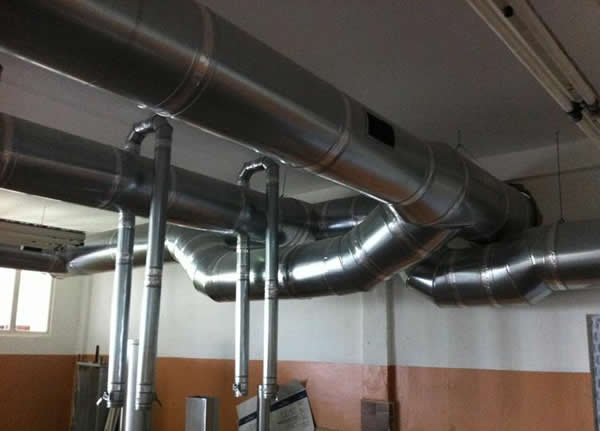

Система вентиляции с трубами круглого сечения В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях. В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции. . Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания. |
||||||||||||||
