Рамный и фасадный дюбель – все об их специфике

Фасадный дюбель для теплоизоляции приходит на помощь тогда, когда основой для монтажных работ служит бетонная стена. А его напарник с названием "рамный" используется в таких же ситуациях, только не на широкой стене, а в различных проемах, например, в окнах или дверях.

Подробно о конструкции дюбелей

Фасадные и рамные дюбели присутствуют во многих элементах интерьера и экстерьера. Встретить их можно в окнах, дверях, навесах, лестницах, верандах, полках в комнатах. Они представляют собой специальные формы из нейлона, в которые вкручивается шуруп. Данные крепежные элементы применяются для фиксации брусьев, балок и других строительных материалов к бетонным, цементным и прочим очень твердым поверхностям.

Благодаря таким дюбелям шуруп быстро и прочно крепится в основании, не прокручиваясь и не шатаясь, а зафиксированный элемент прочно держится за счет особенностей конструкции. Фасадные крепежные элементы состоят из трех частей: распорной, которая представляет собой стержень из базальтопластика или стеклопластика, фиксатора и анкерной части (полиамидная гильза). А для теплоизоляции используются весьма интересные типы дюбелей – "зонтики". Наверняка вы наблюдали процесс крепления шубы на жилые многоквартирные дома, когда на листах материала везде виднеются дырявые круглые шляпки, потом они закрываются штукатуркой.

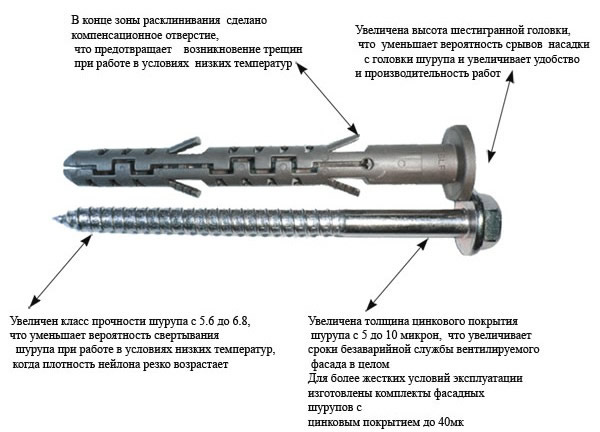

конструкция фасадного дюбеля

Как было отмечено раньше, данные крепежные элементы изготавливаются из полимера, благодаря чему не деформируются и не поддаются коррозии при контакте с металлическими шурупами. Свое название они берут из самой популярной области своего применения, ведь чаще всего используются при монтаже очень тяжелых элементов на фасад здания, однако могут применяться и внутри помещения при работе с тяжелыми объектами.

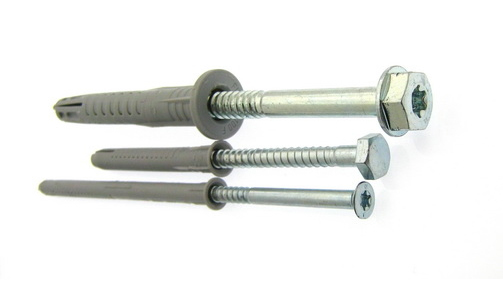

Фото фасадных дюбелей

При сквозном креплении деревянных, пластмассовых или пластиковых оконных рам или дверных каркасов используется рамный металлический дюбель, собственно, отсюда и произошло название. Он изготовлен из оцинкованной стали и состоит из винта с резьбой, конусной гайки и полой гильзы, которые вместе способны выдержать большие нагрузки. Эффект фиксации достигается в два этапа: сначала расклинивание происходит в основании (бетон или камень), а потом уже в том материале, который вы крепите.

Чем отличается фасадный дюбель от рамного?

Рамные дюбели используются, в основном, при работе с деревянными конструкциями: окнами, дверями, перилами и прочими относительно не тяжелыми элементами. Фасадные же элементы применяются для обшивки зданий теплоизоляционными материалами или крепления тяжелых элементов. При этом фасадные дюбели обычно используются в строительстве исключительно профессионалами, в то время как рамные находят широкое применение в быту при ремонте квартир своими руками.

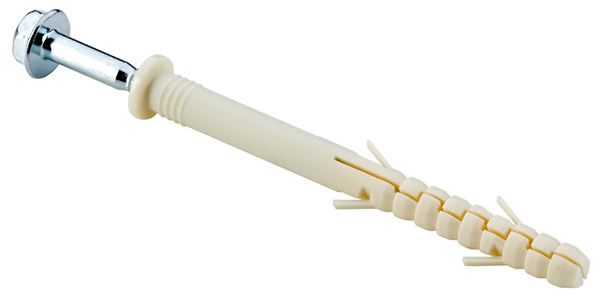

рамный дюбель

Несмотря на эти различия, рамные и фасадные дюбели очень похожи и часто заменяют друг друга при ведении строительных и ремонтных работ. В этой сфере каждая мелочь имеет значение, поэтому категорически нельзя экономить на покупке обоих видов крепежей, так как в итоге целостность всей конструкции может оказаться под угрозой. У проверенных и надежных производителей фасадных и рамных дюбелей цены на продукцию немного выше рыночных, но и гарантии качества соответствующие.

Виды фасадных и рамных дюбелей

Дюбели для фасадов отличаются, в основном, головкой шурупа (шлицем), и бывают следующих видов:

  • прямой;
  • шестигранный;

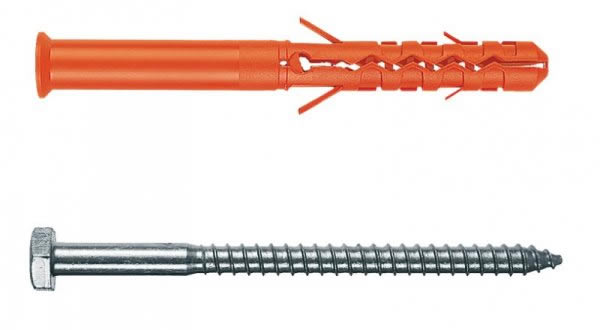

    Фото шестигранного фасадного дюбеля

  • с внутренним шестигранником;
  • шлицевой типаTorx (шестиконечная звезда);
  • шлицевой типа AW;
  • крестообразный со шлицем Ph (обычный крест);
  • крестообразный со шлицем Pz (крест с дополнительной звездочкой в центре).

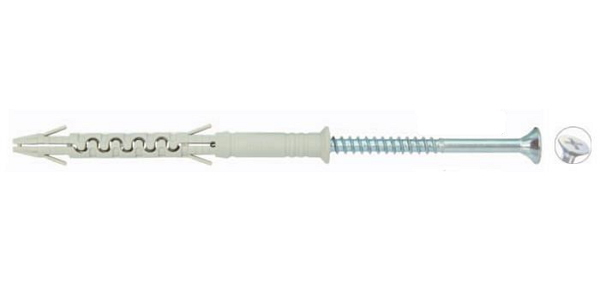

    фасадный дюбель с крестообразным шлицем

В более общей классификации их можно разделить на два вида – тарельчатые и анкерные. Анкерные используются при креплении или облицовке вентилируемых фасадов и отличаются более прочным вхождением дюбеля. Тарельчатые применяются при фиксации теплоизоляционных материалов и имеют более широкую форму шляпки. Среди крепежей для проемов стоит отметить распорный рамный дюбель с винтом. Специальные элементы на его основании в виде торчащих в сторону усиков позволяют ему прочно закрепиться в строительном материале, что позволяет удерживать на себе громоздкие конструкции.

Как использовать дюбели для рам и фасадов правильно?

Наибольшей популярностью пользуются дюбели для теплоизоляционных материалов, отличаются они особо широкой, около 60 мм в диаметре, формой головки. С их помощью листы пенопласта, минеральной ваты, стекловаты, полиуретана или полистирола крепятся к фасаду здания. Иногда используется фасадный дюбель с шурупом, имеющий более удлиненную конструкцию, а шляпка подходит под гаечный ключ, а не отвертку.

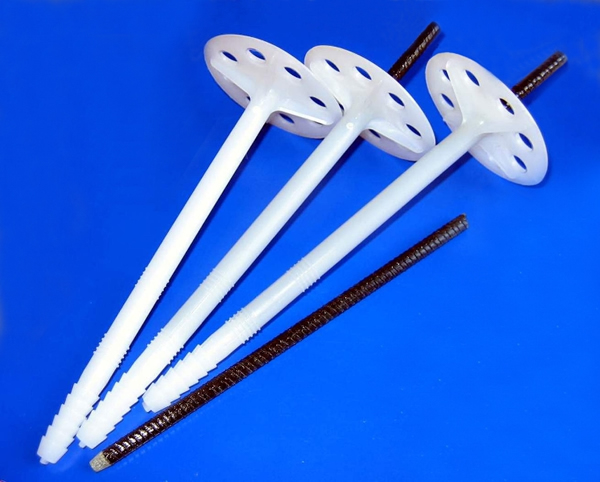

Фото фасадного дюбеля для теплоизоляционных материалов

Прежде чем производить монтаж дюбеля, следует определиться с его необходимой длиной и типом, исходя из толщины прикрепляемых материалов и строительного состава стены, к которой будет производиться крепление массивного объекта. Затем нужно отметить места будущего монтажа дюбелей. После этого в отмеченных точках просверливаются отверстия диаметром 10 мм, длина же должна быть равна длине дюбеля + 20 мм.

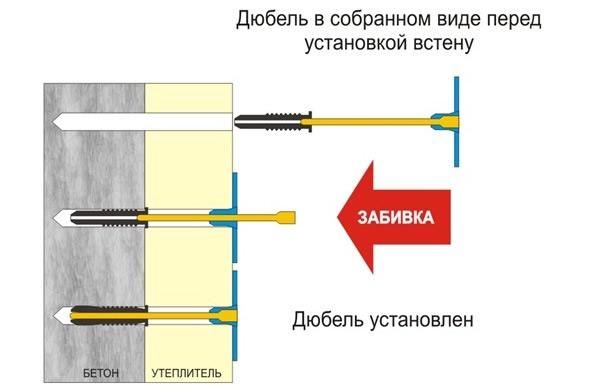

монтаж фасадного дюбеля для теплоизоляционных материалов

Сверлить нужно под углом 90°, при этом толщина стены должна быть как минимум на 20 мм больше, чем длина дюбеля. Затем он вставляется в просверленное отверстие до конца. Не стоит забывать очистить полученное отверстие от продуктов сверления, прежде чем вогнать туда крепежный элемент. Работать с подобными дюбелями лучше при температуре воздуха выше 0 °С, но большинство моделей предусмотрено для работы от -40 до +80 °С. Влажность воздуха при этом значения не имеет.

Ошибки монтажа фасадных и рамных дюбелей и как их избежать

Для работы с дюбелями понадобится перфоратор, отвертка, плоскогубцы, сверло, молоток, ну и, конечно, сами дюбели с шурупами к ним. При возникновении ошибок в монтаже допускаются некоторые поправки. Например, если отверстие сделано слишком большим или глубоким, его можно частично заполнить подходящим стройматериалом.

Дюбель не должен легко вручную вставляться в стену, он может входить как минимум на треть, остальная часть вбивается молотком.

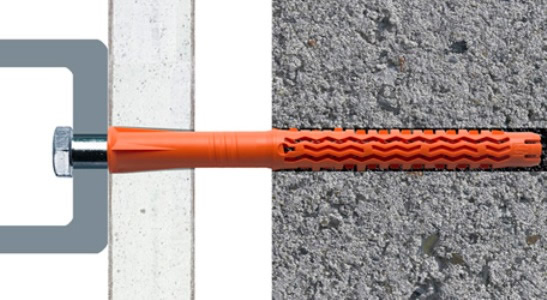

Фото монтажа фасадного дюбеля

Если ошибка замечена уже после вбивания, то не стоит отчаиваться. Широкая шляпка фасадного дюбеля позволяет легко произвести его демонтаж, просто выкрутив винт и достав его из стены. При этом потребуется ухватить его подходящим инструментом, например строительными плоскогубцами, и приложить силу. Если он не достается, можно на две трети вкрутить в него шуруп и вытащить за него. В большинстве случаев в просверленное отверстие можно вмонтировать другой дюбель. Однако бывают ситуации, когда после демонтажа отверстие деформируется и больше не пригодно для крепления, тогда нужно заделать его раствором и к нему не возвращаться.

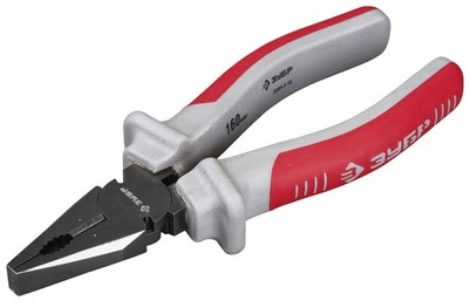

строительные плоскогубцы

Чтобы ошибок избежать, нужно иметь в виду, что дюбели подобного типа, предназначенные для больших нагрузок, не рекомендуется применять при работе с мягкими или имеющими рыхлую структуру материалами. При повышенной нагрузке сам крепеж не деформируется, а вот стена вокруг него может обрушиться. В этом случае применяют более дорогие химические анкера. Также не стоит использовать такой дюбель при работе с тонкими стенами, так как в случае, если его конец покажется с противоположной стороны стены, это не только придаст конструкции некрасивый вид, но и значительно ослабит прочность крепежного элемента.
