Фасонные части чугунных труб

Для монтажа чугунного трубопровода применяют специально изготовленные фасонные части чугунных труб (фитинги чугунные). Они предназначены для установки в местах, где происходит разветвление трубопровода при его поворотах, а также переходах на другой диаметр труб, обеспечивая герметичность, прочность и надежность соединений. Фасонным частям и будет посвящена наша статья.

fasonnye-chasti-chugunnyh-trub

Фасонные части имеют схожую технологию монтажа, рассмотренную в статье

Классификация фасонных частей

В зависимости от того, каково назначение соединительных деталей, производят их классификацию на следующие группы:

  • углы, отводы и колена;
  • тройники и коллекторы;
  • переходы;
  • чугунные соединительные муфты;
  • крестовины;
  • заглушки;
  • фланцы;
  • и другие элементы.

chugunnye-fitingi-dlja-trub

Чугунные соединительные части

Чугунное колено

Виды чугунных колен

Для соединения чугунных труб под углом применяют чугунные фитинги для труб, которые имеют название «колено». Различают чугунные колена 2 видов:

  • изделие, имеющее внутренне-нарезную резьбу (уголок вр/нр – внутренняя резьба/наружная резьба) – такое чугунное колено является полым цилиндром, изогнутым под углом в 90?, на одной стороне соединительного колена резьбу нарезают с внутренней стороны, а на другой — с внешней. Деталь необходима для соединения трубы с любым устройством под углом поворота 90?.
  • 2 вид чугунного колена — полый цилиндр из чугуна, изогнутый под углом в 90? (уголок вн/вн), на обоих концах которого на внутренней части нарезана резьба. Такое изделие применяют в случае необходимости осуществления соединения двух труб под углом поворота равном 90?.

koleno-dlja-chugunnyh-trub

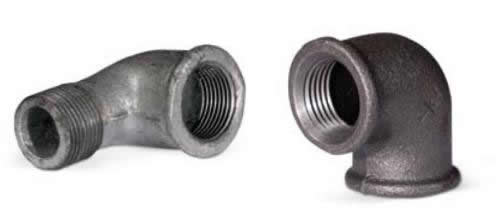

Виды чугунных колен: вр/вн и вн/вн (место нанесения резьбы)

Технология монтажа колена

Итак, чтобы осуществить соединение труб под углом в 90?, необходимо:

  1. На концах трубы при помощи плашки, с внутренней стороны нарезают 7 витков резьбы.

Трубу при этом прочно зажимают в тисках или используют специальный прижим, применяемый для нарезания резьбы сантехниками.

  1. На резьбу в направлении хода часовой стрелки накручивают уплотнитель (лен, энергофлекс, полиэтиленовую ленту, ленту ФУМ). При этом первые витки надо оставить без уплотнителя.
  2. На уплотнитель осторожно трубным ключом накручивают колено до полного заклинивания.

Если к трубе подсоединяют устройство, (в таком случае на одном из концов колена выполнена наружная резьба), то уплотнитель накладывается поверх нее, а затем колено вместе с уплотнителем вкручивают в устройство.

fiting-chugunnyj

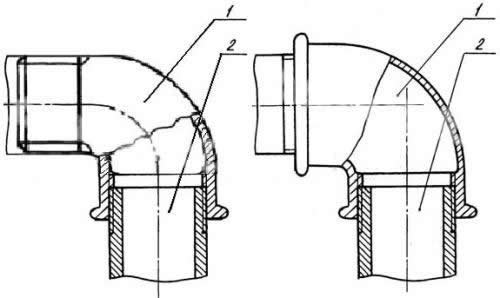

Схема монтажа чугунного колена (вр/вн слева и вн/вн справа): 1 – колено; 2 – труба с резьбой.

Муфты

Виды муфт

Наряду с коленом чугунным для соединения используется муфта для чугунных труб. Различают такие виды муфт:

  1. Муфта из чугуна, имеющая внутреннюю резьбу (переходная) — состоит из 2 полых соединенных цилиндров, имеющих разный диаметр. Внутри цилиндров нарезается резьба. Она предназначается для осуществления соединения 2 труб с различным диаметром.
  2. Муфта чугунная длинная — полый цилиндр с внутренней резьбой. Она предназначается для осуществления соединения 2 труб с одинаковым диаметром.
  3. Муфта из чугуна в виде цилиндра, имеющая внутренне-наружную резьбу. Такая муфта с одной стороны имеет резьбу с внутренней стороны, а с другой — от середины — с наружной стороны (футорка переходная предназначается для соединения труб в отопительных системах).

mufta-dlja-chugunnyh-trub

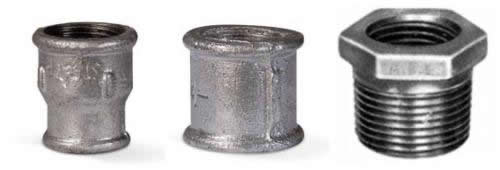

Виды чугунных муфт: с внутренней резьбой обычная и переходная (слева), футорка с внутренне-наружной резьбой (справа)

Варианты соединения труб при помощи муфты

  1. Первый вариант (наиболее простой):
  • На конце одной из труб нарезают короткую резьбу (7 витков). Если вторая труба достаточно короткая или не имеет углов, которые мешали бы ее вращению при присоединении с первой, то для соединения используют 1 муфту.
  • Перед тем как соединительный элемент накручивают на один их концов трубы, необходимо по часовой стрелке наложить на резьбу любой уплотнитель (на первые витки уплотнитель не накладывают).
  • Затем на уплотнитель накручивают муфту трубным ключом до заклинивания. После того как муфта закручена окончательно, она должна находить на трубу на 1/2 своей длины.
  • Во вторую часть муфты должна войти резьба, которая нарезана на второй трубе.
  • На конец второй трубы накладывают уплотнитель.
  • Вторую трубу вкручивают в муфту до упора.
  1. Второй вариант. Если вторая труба имеет особенную конфигурацию, из-за которой оказывается невозможным ее вращение при выполнении стыка, то необходимо:

chugunnye-soedinitelnye-mufty

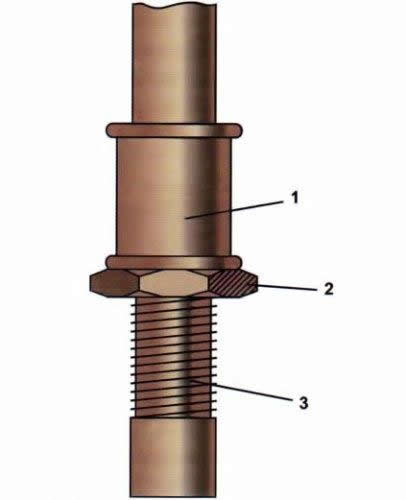

Соединение муфтовое с длинной резьбой: 1 – муфта чугунная; 2 – контргайка; 3 – труба с длинной резьбой.

  • На второй трубе нарезать длинную резьбу.
  • Накрутить контргайку, а затем и муфту таким образом, что после их полного захода на трубу остается еще свободно около 3 мм.
  • Соединяют торцы труб. На первую трубу, на которую намотан уплотнитель, со второй трубы скручивают муфту, а после этого – подматывают уплотнитель и закручивают контргайку до того, как между муфтой и контргайкой не окажется спрессованный слой уплотнителя. Избыточное усилие прикладывать нельзя, чтобы не сломать контргайку.

homut-dlja-chugunnyh-trub

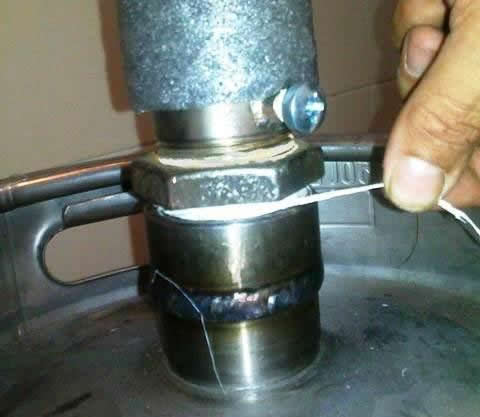

Накручивание ФУМ-ленты между контргайкой и муфтой

Тройник

Для соединения чугунных труб используется также фитинг чугунный «тройник». Он имеет форму полого цилиндра посередине с цилиндрическим ответвлением. Внутри цилиндров тройника — резьба.

Виды тройников:

  • чугунный тройник переходной – применяется при необходимости соединить 3 трубы, причем диаметр одной из них меньше, чем у других,
  • чугунный тройник прямой – используется в случае соединения трех труб, имеющих одинаковый диаметр.

trojnik-dlja-chugunnyh-trub

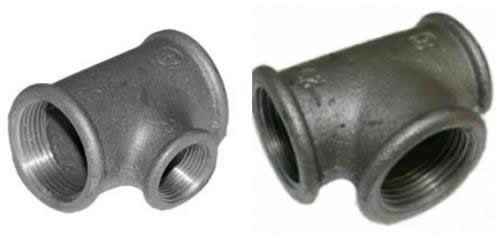

Тройники чугунные переходной и прямой

Порядок соединения труб при использовании тройника:

  1. одну из труб прикручивают к тройнику, как при соединении при помощи колена,
  2. два других вывода тройника соединяют со свободными трубами посредством длинной резьбы и контргайки, как в случае с муфтой.

Крестовина

Еще один вид соединительных деталей, используемых при соединении чугунных труб — крестовина. По форме она является соединенными между собой двумя полыми цилиндрами с внутренней резьбой.

Если стоит задача соединения 4 труб, имеющих одинаковый диаметр, то для ее решения используют крестовину чугунную прямую, что позволяет начинать новую ветвь трубопровода без прерывания предшествующей. Для отключения от основной магистрали на этой ветке устанавливают специальный вентиль.

Процесс соединения труб при помощи крестовины проходит таким же образом, как при использовании тройника:

  1. На конце первой трубы нарезается короткая резьба на 7 витков. После обмотки резьбы уплотнителем труба накручивается на крестовину;
  2. Аналогичным образом с двух других сторон крестовины накручиваются две трубы с наружной резьбой, обмотанной уплотнителем.
  3. Затем на последней трубе нарезается уже длинная резьба. На трубу сначала накручивается контргайка, а затем труба с контргайкой накручивается на резьбу крестовины.

krestovina-dlja-chugunnyh-trub

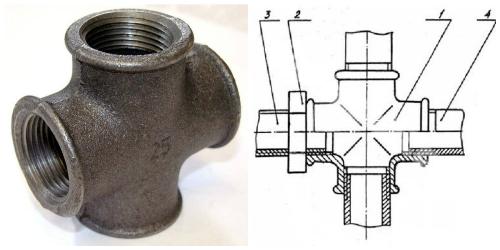

Внешний вид крестовины и схема монтажа: 1 – крестовина; 2 – контргайка; 3 – труба с длинной резьбой; 4 – труба с короткой резьбой.

Заглушка

Заглушка для чугунной трубы — цилиндр, похожий с одной стороны на муфту прямую с резьбой, нарезанной от середины, а с другой стороны запаянный – это одна из разновидностей соединительных частей, используемых при монтаже трубопроводов. Виды заглушек (колпаков):

  • заглушка с ребрами;
  • заглушка шестигранная.

zaglushka-dlja-chugunnoj-truby

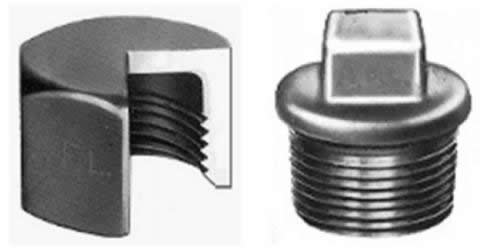

Заглушки чугунные: с внутренней (слева) и наружной (справа) резьбой

Использование заглушек позволяет герметично закрывать ответвления трубопровода. Монтаж осуществляют таким образом:

mufta-chugunnaja

Закручивание заглушки

  1. на конце трубы нарезают резьбу, имеющую 7 витков;
  2. на резьбу накладывают уплотнитель по часовой стрелке, как обычно первые витки при этом оставляют без уплотнителя;
  3. при помощи трубного ключа заглушку закручивают до заклинивания.

Седелка фланцевая

При монтаже второстепенного ответвления от основного трубопровода в процессе сооружения новых и при модернизации действующих магистральных систем используется седелка для чугунной трубы. Ее используют для врезки в чугунные, а также стальные и асбестоцементные трубопроводы, диаметр которых составляет 80-600 мм (выходной фланец при этом – от 40 до 150 мм – DN40 и DN150). Запорную арматуру, запорные фланцевые краны, задвижки, а также просто второстепенную трубу с приваренным фланцем прикрепляют непосредственно к седелке.

Хомут для чугунных труб имеет корпус, выполненный из ковкого чугуна, сверху деталь покрыта эпоксидным порошковым защитным слоем, предотвращающим коррозию металлических частей и обеспечивающим высокую устойчивость при воздействии агрессивных сред.

Крепление фланцевой седелки осуществляют, используя 2 хомута, сверху покрытые подвижным кожухом из резины. Благодаря применению кожуха процесс крепления седелки к трубе становится проще.

sedjolka-dlja-chugunnoj-truby

Седелка фланцевая чугунная (хомутовый отвод)

Фланцевая седелка может быть использована в том случае, если трубы, подлежащие соединению, имеют разный диаметр, так как можно регулировать их диметр при помощи обжимных хомутов, которые монтируются посредством болтов и тарельчатых шайб, изготовленных из нержавеющей стали.

Мы рассмотрели описание и технологию монтажа основных фасонных частей, применяемых при сборке чугунного трубопровода. Остальные виды фитингов используются немного реже и имеют аналогичный принцип установки.
