Фитинги для полиэтиленовых труб: разновидности и установка

Если для устройства, к примеру, водопровода выбраны полиэтиленовые трубы, необходимо учитывать, что их монтаж несколько отличен от других видов полимерных изделий. Полиэтиленовые трубы применяют для артезианских скважин, систем хозяйственно-бытового водопровода, орошения, как защитная оболочка для линий связи и электротехнических целей. Для монтажа таких коммуникаций требуются фитинги для полиэтиленовых труб.

Фитинги для монтажа полиэтиленовых труб

Фитинг – это соединительная деталь трубопровода, которая обычно монтируется в местах разветвлений, поворотов, а также изменения диаметра. Его применяют в тех случаях, когда предполагается часто разбирать и собирать трубопровод. Основное назначение фитингов – обеспечить соединению герметичность.

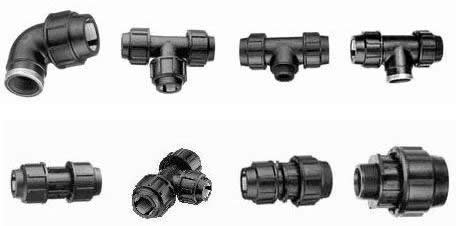

Разновидности фитингов для соединения труб из полиэтилена

Конструкцию и материал таких изделий определяет назначение устанавливаемой системы и ее материал.

Функционально фитинги разделяют на такие виды:

1. Тройник (соединение трех труб) бывает:

• Равный, предназначенный для труб одного диаметра;
• Редуктивный (переходный) для перехода на другой размер изделия.

2. Угольник изменяет направление составных частей трубопровода на требуемый угол.
3. Муфты для полиэтиленовых труб, применяемые исключительно для соединения изделий, но не для смены направление системы.
4. Крестовина соединяет в одно четыре изделия или разделяет трубопровод на четыре направления.

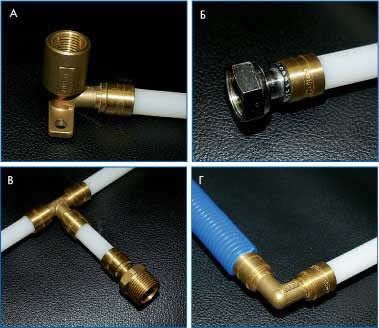

Соединения полиэтиленовых труб фитингами

Типы фитингов в зависимости от принципа действия и установки:

1. Сегментные, получаемые путем соединения сваркой полиэтилена низкого давления 80. Их применяют в системах холодного водоснабжения разветвленного типа.
2. Электросварные представляют собой элементы для соединения с осуществляющей плавку верха трубы и стенок фитинга нагревательной спиралью на внутренней стенке фитинга. Эти изделия  отличает демократичная стоимость оснащения и возможность работы в тесном пространстве.
3. Литые фитинги – целостное изделие, произведенное под давлением и механически обработанное. Их используют при монтаже водопроводов и подземных газопроводов. При их помощи можно выполнять повороты и разветвления, стыковать трубы разного размера. Возможна стыковка литых фитингов с электросварными.
4. Компрессионные фитинги для полиэтиленовых труб применяются для сборки трубопроводов с величиной диаметра больше 110 мм. Как правило, эти изделия используют в системах распыления и орошения, для питьевого водопровода.

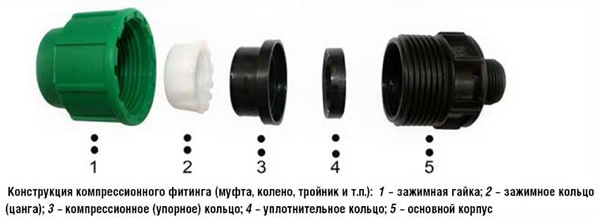

Элементы компрессионного фитинга

Плюсы компрессионных фитингов:

• Отсутствие необходимости в применении специального оборудования;
• Обеспечение гибкости и жесткости соединения;
• Простой и быстрый демонтаж;
• Нет необходимости в специальных умениях и знаниях для выполнения соединения;
• Возможность использования разных размеров и материалов.

Соединение полиэтиленовых труб

Способы соединения

Стыки труб из полиэтилена соединяют двумя способами: сварным и разъемным. Сварной способ состоит в том, что концы труб, предварительно разогретые до вязкости, стыкуют и держат под давлением, пока они полностью не сольются друг с другом. Когда сварка выполнена с соблюдением температурного режима и всех правил, то такой шов практически вечный. Этот способ применяется для труб с диаметром больше 50 мм.

Разъемный способ также надежен и не сложен. Это соединение полиэтиленовых труб фитингами компрессионного типа, латунными или пластмассовыми. Данный способ обычно используется при установке полиэтиленовых труб в квартирах и домах, и может быть выполнен своими руками.

Разъемный способ соединения фитингами

Такой метод соединения используется для устройства трубопровода с большим количеством поворотов и разводок. Там, где необходима прокладка безнапорного водопровода или газовой магистрали, этот метод является наиболее простым и экономичным. Несомненное преимущество разъемного соединения – отсутствие необходимости в использовании специально сварочного аппарата и навыков работы с ним.

Перед началом работ нужно приготовить нужное количество соединительных элементов подходящего типа

Этапы монтажа:

1. Сначала необходимо рассчитать протяженность будущего трубопровода, требуемое количество фитингов и определить их вид.

Для расчета можно выполнить схему трубопровода, а можно, для того, чтобы не было ошибок при переносе размеров на бумагу, просто прочертить в натуре карандашом места прохождения труб и измерить рулеткой.

2. Приобретение непосредственно полиэтиленовых труб, фитингов, специального фасонного ключа. Помимо этого потребуется пила и острый нож для резки труб, сантехническая смазка.
3. Подготовительный этап: обрезка трубы перпендикулярно ее оси, удаление заусениц и выполнение конца в форме конуса.

Для уверенности, что труба правильно установлена (достигла стопорного выступа), на ней необходимо на трубе отметить место посадки фитинга.

4. Смазка сантехнической смазкой трубы.
5. Подготовка компрессионного фитинга, который может быть:

• С полной разборкой. Такой фитинг нужно разобрать на составные детали: сначала зажимную гайку, затем снять цангу и так далее.
• С частичной разборкой. Несколько ослабить зажимную гайку, не снимая ее.

Монтаж фитинга с частичной разборкой

6. Непосредственно монтаж:

• С полной разборкой. Фитинг собирается в обратной последовательности, зажимается гайка.
• С частичной разборкой. Завести до стопорного кольца трубу и зажать гайку.

Для зажимной гайки диаметром до 40 мм зажим можно выполнить вручную, а для гайки с большим размером требуется два зажимных ключа.

Выполнение трубопровода вполне возможно своими руками, главное, проконсультировавшись со специалистом, правильно подобрать фитинги, которых сегодня на рынке широкий выбор, и четко следовать инструкциям.
