Что такое фланцы для ПЭ труб и как их использоватьПри прокладке трубопровода из полиэтиленовых труб для решения задач, касающихся соединения их между собой или с арматурными элементами, применяется фланец для ПЭ труб. Что представляет собой фланцевая арматура, а также особенности монтажа такого соединения рассматриваются в данной статье.

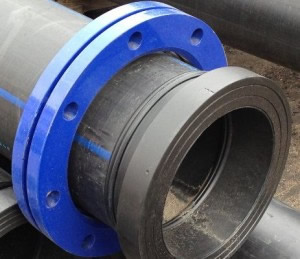

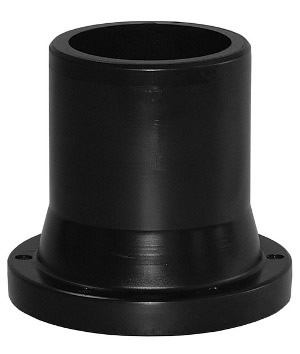

Фланец для ПЭ труб Фланец – как элемент трубопроводной арматурыОсобенности изделияКонструктивно фланец фиксирующий для ПЭ труб представляет собой плоское кольцо, а точнее диск, в котором на одинаковом удалении расположены отверстия. Эти отверстия используются для фиксации соединения с помощью болтов (шпилек). Фланцы устанавливаются вместе с буртом или втулкой. Втулка под фланец ПЭ непосредственно перед буртом имеет специальное расширение для усиления, из-за которого фланец негерметично прилегает к отбортовке. Для решения этой проблемы применяются расточенные фланцы. Такие изделия отличаются от стандартной продукции тем, что имеют увеличенный (расточенный) внутренний диаметр до необходимой величины, чтобы фланец плотно сел на втулку. Все остальные параметры, такие как количество отверстий под болты, их диаметр, межцентровое расстояние полностью соответствуют стандартному, плоскому, стальному фланцу.

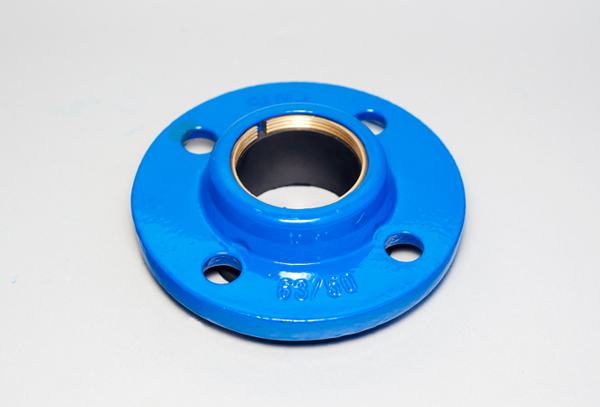

Втулка под фланец Применение фланцевСтальные фланцы используются для соединения полиэтиленовых труб:
Благодаря фланцам удается создать надежное, разъемное соединение трубных изделий с разными задвижками, кранами (клапанами) и другой трубопроводной арматурой. При необходимости такое соединение можно быстро разобрать для проведения ремонта или чистки трубопроводной продукции. Разновидности фланцевГеометрические стандартные размеры, а также технология изготовления этих изделий полностью соответствует требованиям государственных стандартов. Для организации соединения разных труб с арматурой и устройствами, промышленностью выпускается большой ассортимент изделий. Все фланцы для полиэтиленовых труб характеризуются:
В зависимости от выполняемых задач, выделяют следующие разновидности фланцев:
Для соединения полиэтиленовых трубопроводов, проложенных средними и тяжелыми ПЭ трубами, имеющими диаметр не более 150,0 мм, а также легкими трубами, но большого диаметра (до 300,0 мм) оптимальным вариантом будут свободные фланцы, которые опираются на прямой бурт. Фланцы свободного типа, но с опорой на конусные бурты применяются для труб с диаметром 200,0 мм и больше. Порядок монтажа фланцевого соединенияДанный тип соединения благодаря простоте и оперативности монтажа очень распространенный при прокладке трубопроводов из полиэтилена. Для получения фланцевого соединения с приварными втулками необходимо:
Фланцы всегда необходимо внимательно осматривать перед установкой на предмет наличия заусениц и острых элементов, которые легко могут нанести повреждение трубным изделиям и арматуре.
Фланцевое соединение с помощью муфты Для использования накидного металлического фланца свободного типа необходимо:
В обоих случаях очень важно на последнем этапе равномерно перекрестным методом затягивать болты фланцев. Усилие должно соответствовать технической документации. Таким образом, фланец стальной для ПЭ труб является надежным и прочным элементом трубопроводной арматуры, с помощью которого можно смонтировать герметичное, разъемное соединение частей (узлов) трубопроводной магистрали из полиэтилена. |
||||||||||||||
