Как выбрать и установить греющий кабель на трубу своими руками

Широко используемый греющий кабель для труб препятствует замерзанию протекающей внутри трубопровода жидкости. Неприятных последствий возникновения ледяных «заторов», приводящих к необратимым разрывам труб, можно избежать, если установить внутри или снаружи них такие нагревательные системы.

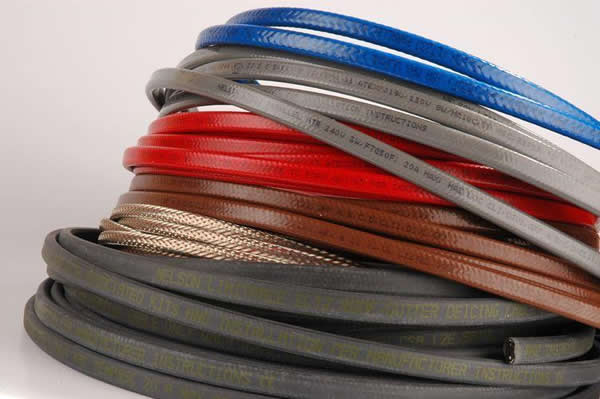

Греющий кабель используют для обогрева различных типов трубопроводов, сливных канализационных систем и водостоков

Что такое греющий кабель для труб?

Греющий кабель для обогрева труб нагревается от действия проходящего электрического тока и является основной составляющей частью системы, призванной не допустить размораживания труб наружных систем коммуникаций.

В основе работы кабеля лежит преобразование энергии электрической в энергию тепловую. Характерной особенностью этих изделий можно назвать то, что они не переносят энергию, а лишь принимают её, преобразуя электроэнергию в тепло без использования окислителя или топлива.

Основная характеристика греющего кабеля – удельное тепловыделении, измеряемое в Вт/м, – показывает ту мощность, которая выделяется на единицу его длины.

Секции нагревающего кабеля имеют разную длину. Это может быть отрезок в несколько сантиметров, или же достаточно длинный – несколько сотен метров. Всё зависит от нужд потребителей.

Конструкция греющего кабеля

Составляющие нагревательного кабеля:

• Внутренняя жила – главный элемент. Изготавливается из сплава, обладающего хорошим электрическим сопротивлением.
• Защитная оболочка главной жилы – полимерный изолирующий материал, снабжённый сплошным экраном из алюминия или экранирующей медной проволочной сеткой.
• Общая оболочка из поливинилхлорида, призванная обеспечить надёжную защиту всех составных частей кабеля от воздействия окружающей среды.

На рынке представлены различные виды греющих кабелей. Цена их зависит от количества внутренних жил. Наиболее дешёвые – одножильные кабели – имеют самую простую конструкцию. Недостатком их является то, что у них нет защиты от электромагнитного излучения, которое предусмотрено в двух- и трёхжильных кабелях, имеющих дополнительную токопроводящую жилу.

Основные виды греющего кабеля для труб

Резистивный греющий кабель

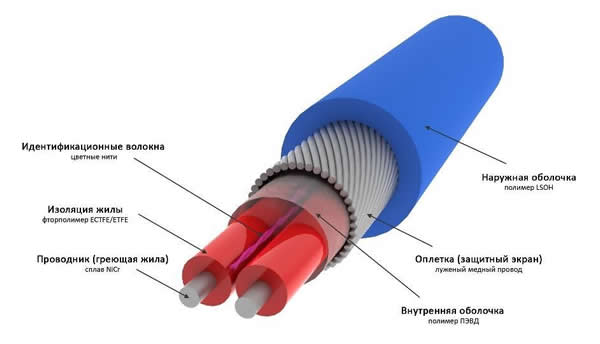

Схема устройства резистивного греющего кабеля для труб

Принцип работы резистивного нагревательного кабеля, состоящего из заключённой в изоляцию металлической жилы:

Не забывайте следить за ходом температуры, чтобы не допустить перегорания нагревающей системы.

• Внутри или на поверхности трубы проложен нагревающий кабель.
• Датчики температуры устанавливаются на трубе.
• При падении значения температуры ниже заданного уровня происходит автоматическое включение обогрева: ток нагревает проводники, которые, в свою очередь, передают тепло трубам.
• После достижения нужной температуры происходит отключение системы

Максимально эффективная работа греющего кабеля и равномерное распределение тепла обеспечивается при дополнительном наличии хорошей изоляции трубы.

Саморегулирующийся греющий кабель

Трубы с греющим кабелем – ИЗОПЭКС, а также другие виды современных труб для наружных коммуникаций – комплектуются саморегулирующейся системой, которая была создана как альтернатива резистивной.

Саморегулирующийся обогревающий кабель – это несколько заключённых в полимерную оболочку проводников, очень чутко реагирующих на малейшие колебания температуры, благодаря изменению сопротивления. Понижение температуры, уменьшающее сопротивление, приводит к автоматическому увеличению выработки тока, вследствие чего происходит нагрев системы.

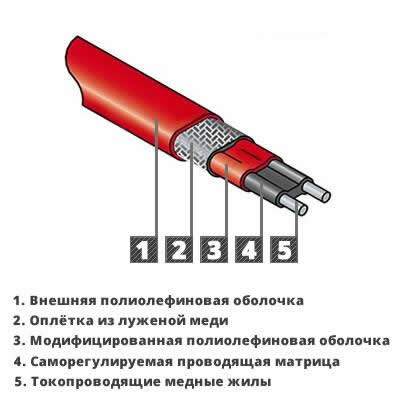

Схема саморегулирующегося греющего кабеля для труб

Такая система реагирует на минимальные термические изменения на любом участке трубопровода, то есть, и нагрев в разных частях кабеля может быть совершенно разным, в зависимости от ситуации. Такое свойство кабеля позволяет использовать его с максимальной энергоэффективностью.

Некоторые особенности, характеризующие греющий кабель саморегулирующийся для труб:

• Экономичность.
• Надёжная изоляция.
• Безопасность применения.
• Большой срок службы – до 40 лет.
• Возможность деления кабеля при монтаже на небольшие части, удобные для использования.

Установка греющего кабеля на трубу

Качественно проведённый монтаж нагревательного кабеля может обеспечить длительную безаварийную работу водопроводной, канализационной и другой подобной системы:

1. Подготовка к монтажу. Очистка труб от ржавчины и грязи.
2. Установка своими руками греющего кабеля по одному из вариантов:

• Монтаж одной или более параллельных нитей греющего кабеля непосредственно на трубу. Число нитей подбирается в зависимости от создания необходимой мощности.
• Монтаж кабеля по спирали. Более затратный вариант, применяемый при использовании труб небольшого диаметра и в случае наличия достаточно длинного греющего кабеля.

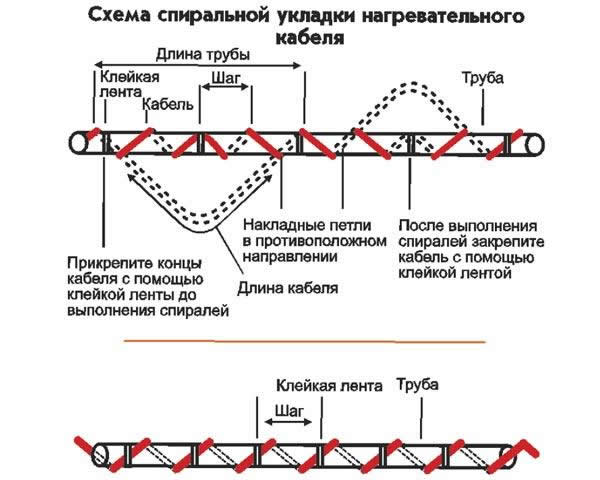

Схема спиральной укладки греющего кабеля на трубу

3. Закрепление нагревательного кабеля на нижней части трубы, требующей обогрева,  специальной лентой.

Совет! Старайтесь закрепить кабель так, чтобы он был как можно дальше от нижней части фланцев или иных соединительных элементов, способных пропускать воду. Это не допустит попадания жидкости на работающие элементы греющей системы в случае разгерметизации соединения.

4. Монтаж теплоизоляции. Необходимо следить за тем, чтобы «холодный» конец греющего кабеля остался снаружи изоляционного слоя.
5. Подведение питания от электрощита (розетки) к обогревающему кабелю. В случае, когда монтаж греющего кабеля на трубы осуществляется в месте, удалённом от электрощита, следует воспользоваться распаечной коробкой.

Дополнительное соблюдение некоторых условий позволит провести качественный монтаж обогревателя и получить наибольший эффект обогрева коммуникаций:

• Поскольку пластиковые трубы лишены алюминиевой прослойки, следует предварительно обернуть их фольгированным скотчем. После этого вся поверхность трубы будет нагреваться равномерно.
• Отрезки нагревающего кабеля, не превышающие 1,4 м в длину, следует монтировать к трубопроводным вентилям, фланцам крепления. Это даст возможность, в случае необходимости, легко провести разъединение системы труб.
• Нельзя допускать пересечения резистивного нагревающего кабеля во избежание его перегорания. Это не относится к саморегулирующемуся нагревательному кабелю, поскольку он негорюч.

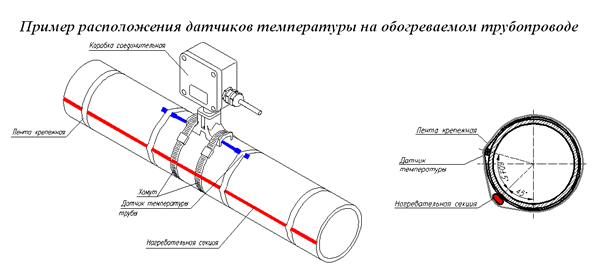

Схема расположения температурного датчика на обогреваемом трубопроводе

• Необходимо обеспечить максимально возможную защиту нагревательной системы от влаги, используя для этого тепло- и гидроизоляцию.

Обязательно необходимо предусмотреть разметку на изоляции трубопровода с указанием необходимой информации о наличии нагревающего кабеля на трубах.
