Греющий кабель внутри трубы: устройство и монтаж

В условиях морозных зим обычной теплоизоляцией не обойтись, поэтому стоит прибегнуть к дополнительному варианту, которым является греющий кабель внутри трубы. Если использовать такой кабель, то можно поддерживать необходимую температуру, а также защитить трубы от конденсата. В приведенной статье рассмотрим разновидности греющих кабелей и особенности выбора.

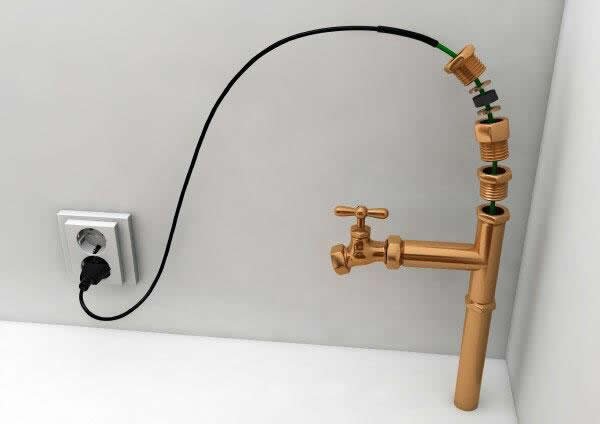

Подключенный нагревательный кабель внутри трубы

О греющих кабелях

Преимущества кабельной системы

Кабель для обогрева труб внутри – средство, которое применяется уже достаточно длительное время. По сути, это обычный кабель, у которого может регулироваться электрическое сопротивление, вместе с тем регулируя и собственно нагревание кабеля.

Кабель для обогрева рекомендуется использовать внутри трубы, при минусовых температурах важно не допустить замерзания воды на участках, проходящих снаружи дома. Включают кабель при температуре 5 °C, таким образом, система будет осуществлять в дальнейшем защиту от замерзания по мере похолодания.

При отрицательной температуре включать систему не следует, поскольку в этом случае потребуется время, пока замерзшая жидкость оттает. И все это время будет значительно снижен напор в водопроводе.

Преимущества кабельной системы обогрева труб:

• При условии правильно выполненных расчетов и монтажа системы обогревания, можно предотвратить замерзание труб в течение всего эксплуатационного периода.
• Система достаточно безопасна, может применяться в трубопроводах с питьевой водой, позволяя не допустить их перегрева.
• Универсальность системы заключается в том, что греющий кабель можно применять для труб, расположенных под землей, внутри здания или на открытом воздухе. А прокладку кабеля можно делать внутри трубы или по ее поверхности.
• Легкость и удобство эксплуатации. Такой кабель просто крепится на трубе, затем остается только воткнуть вилку в розетку, и система начнет свою работу.
• Экономичность обеспечивается возможностью самостоятельно регулировать мощность в зависимости от температуры.

Устройство греющих кабелей

В состав внутреннего греющего кабеля входят несколько элементов, соединенных в одну систему:

• Штепсельная вилка.
• Проводник холодный электрический.
• Проводник горячий нагревательный.
• Термоограничитель.

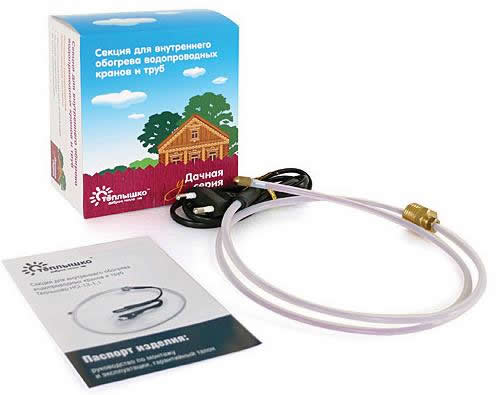

Готовое к работе изделие с электровилкой

При помощи лазерной спайки проводники соединяются между собой. Идеальную защиту от проникновения влаги, высокотемпературных и химических воздействий обеспечивает бесшовная внешняя изоляция нагревательного кабеля.

Функции, которые выполняет термоограничитель, заключаются в следующем:

1. С его помощью контролируется температура трубы.
2. Автоматический запуск системы в зависимости от температуры. Если температура превысила 15 °C, питание отключается, а если температура опустилась до 5 °C, то питание включается, что препятствует перегреву поверхности водопровода и способствует максимальной экономии электроэнергии.

Виды греющего кабеля

Нагревательные кабели делятся на саморегулирующиеся и резистивные, в зависимости от того, с какой схемой тепловыделения мы имеем дело.

Рассмотрим особенности каждого вида:

1. Резистивные обогревательные кабели:
   • Подразделяются на зональные и линейные. Когда ток проходит по нагревательным жилам, линейные модели выделяют тепло.
   • Они могут быть одножильными и двужильными, то есть иметь в составе несколько жил спиральной или линейной формы.
   • Следует отметить, что резистивные кабели запрещено резать, чтобы получить необходимую длину.

2. Саморегулирующиеся нагревательные кабели:
   • По своей конструкции схожи с резистивными, отличие заключается в отсутствии изолирующего покрытия.
   • Тепловыделение на различных участках кабеля может изменяться, поскольку при повышении температуры сопротивление полимера возрастает, снижая тепловыделение. Это и есть эффект саморегулирования, который исключает возможность перегорания или перегрева системы.
   • Данный вид кабелей, в отличие от резистивных, можно резать на части длиной от 20-ти см до нескольких метров.

Принцип действия саморегулирующегося кабеля

Как выбрать греющий кабель

Нагревательный кабель для труб выбирают в зависимости от задач, которые планируется выполнять конкретной системой обогрева.

К примеру, для бытовых целей, для частных домов, коттеджей, загородных участков, а также для канализационных систем, водопроводов и водостоков — чтобы защитить трубы в них от замерзания, используют обогревательные системы небольших размеров.

Такой кабель обычно имеет мощность порядка 50-60 Вт/м, покупать изделие с более высоким показателем — пустая трата денег. Цена на такое изделие вполне приемлема, а указанная мощность вполне достаточна для того, чтобы растопить лед и снег, и выбор кабеля с указанным значением мощности является надежным и экономным решением.

Кабели, обладающие большей мощностью, требуют, соответственно, больших затрат электричества, что приводит к увеличению общих расходов по эксплуатации греющего кабеля.

Обратим особое внимание на то, что сегодня наиболее распространены саморегулирующиеся кабели с двумя основными параметрами: рабочая мощность и мощность в состоянии покоя. Значения этих показателей должны быть указаны на поверхности изделия.

Как монтировать греющий кабель внутрь трубы

Нагревать трубы изнутри с помощью кабеля возможно только в том случае, если диаметр труб не меньше 20-ти мм.

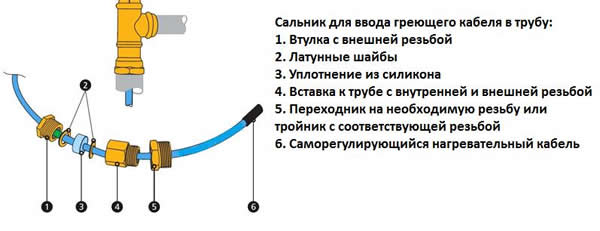

Ввод кабеля через сальник

Перечислим основные нюансы при монтаже греющих кабелей в трубах:

1. Осуществляется монтаж греющего кабеля внутри трубы следующим образом:
   • в месте ввода в трубу обогревательного кабеля устанавливают седелку или тройник;
   • трубную врезку вкручивают в седелку;
   • нагревательный кабель заводят во врезку.
2. Длина нагревательного кабеля должна быть равна длине участка трубы, который планируется обогревать. Важно максимально точно произвести все замеры.
3. Прокладывать греющий кабель внутрь трубы через запорные вентили недопустимо.
4. Запрещено фиксировать питающий кабель и соединительную муфту с помощью проходки из комплекта и сальника, когда кабель вводится в трубу.
5. Все работы требуют предельной внимательности и аккуратности, чтобы не допустить повреждений оболочки кабеля. Острые элементы, например, резьбу фитингов, следует закрыть на время монтажа заводской лентой.

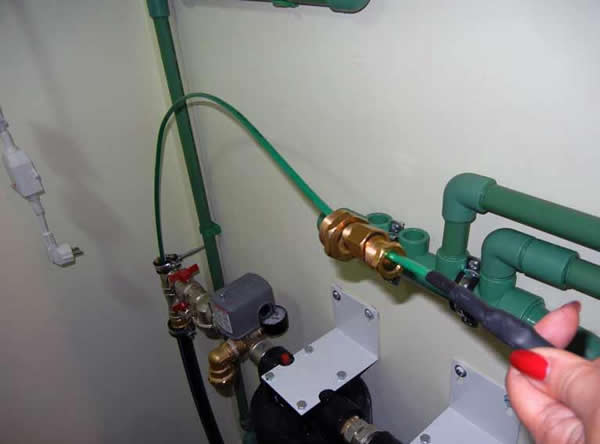

Процесс установки кабеля

Следует обязательно разместить предупреждающую надпись в том месте, где была произведена установка греющего кабеля внутри трубы.

Если провод подобран правильно и работы произведены с учетом всех рекомендаций, вас не будут беспокоить такие проблемы, как замерзание водопровода и снижение напора зимой.
