Холодная сварка ПВХ труб: технология соединения клеевым способом своими руками

При монтаже пластиковых труб с раструбом применяется сварка ПВХ труб методом склеивания. Этот способ соединения называют «холодной сваркой». Его рассмотрению мы и посвятим нашу статью.

сварка пвх труб

Клеевой способ соединения отличается крайней простотой выполнения

Способы соединения пластиковых труб

Известно несколько методов соединения ПВХ труб между собой:

  1. Химический, или клеевой.
  2. Физико-химический:
  • сварка;
  • сплавление.
  1. Механический:
  • резьбовой;
  • с использованием фитингов.

Преимущества химического способа перед другими:

  1. Повышение оперативности сборки систем водоснабжения и водоотведения.
  2. Уменьшение риска протечек, которые могут возникнуть при механическом соединении или сварке труб встык.
  3. Снижение трудоемкости процесса.
  4. Меньший расход электроэнергии.
  5. Уменьшение материалоемкости.
  6. Невысокая себестоимость монтажа.

Клеевым способом с успехом соединяют трубы различных диаметров: 6–400 мм.

аппарат для сварки труб пвх

Клей для холодной сварки поливинилхлорида

Сравнивая клеевое соединение труб со сварным и механическим, можно заметить некоторое сходство и различие:

  • По быстроте, качеству и малой материалоемкости проводимых работ соединение методом склеивания не уступает традиционной сварке. Однако, в отличие от нее, метод склеивания не использует специальное оборудование. Аппарат для сварки труб ПВХ, который применяется для устройства системы пластиковых труб, потребляет достаточно большое количество электроэнергии. За счет этого повышается себестоимость монтажа системы труб сварным способом.
  • Механическое соединение, как и клеевое, не так энергозатратно, но гораздо более материалоемко. Использование дополнительных расходных материалов (различного рода фитингов) неизбежно приводит к удорожанию монтажных работ.

Такова разница в способах монтажа, на основе нее вы можете оценить их трудоемкость и выбрать наиболее подходящий способ.

Почему и как стоит использовать «холодную сварку»

Особенности «холодной сварки»

  1. Для работы используется клей, специально предназначенный для соединения труб и соединительных деталей (фитингов), изготовленных из хлорированного поливинилхлорида (ХПВХ).
  2. Клей растворяет поверхности соединяемых деталей на одну треть толщины, т.е. осуществляется холодная диффузионная сварка.
  3. На такой процесс, как пайка труб ПВХ, оказывают влияние различные условия:
  • влажность воздуха;
  • температура.
  1. Работы по склеиванию труб можно проводить при широком диапазоне температур воздуха: 5–35°С. Использование морозостойкого клея делает возможным проведение работ при температуре до –17°С. При жаркой погоде склеивание следует производить как можно быстрее, во избежание высыхания клея до завершения монтажа.

Количество соединений, которое можно произвести при помощи 1000 мл клея

Количество соединений, которое можно произвести при помощи 1000 мл клея

  1. По своим свойствам клей должен быть:
  • текучим;
  • с однородной консистенцией;
  • без посторонних включений.

Емкость с клеем следует плотно закрывать крышкой в перерывах между непосредственным проведением работ, чтобы избежать испарения летучих компонентов.

Технология клеевого соединения труб

Спайка труб ПВХ в раструб производится в несколько этапов:

пайка труб пвх

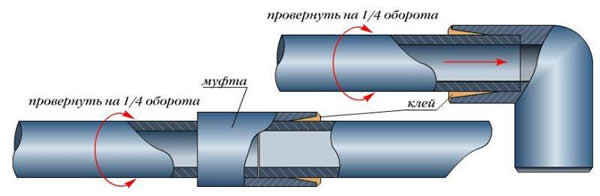

Схема «холодной сварки» труб из ПВХ

  1. Ровно отрезать необходимый кусок трубы. Для этого могут быть использованы:
  • ножовка по металлу, имеющая мелкие зубцы;
  • труборез;
  • специальные ножницы.
  1. Снять фаску на конце трубы, соблюдая угол в 15 градусов, используя фаскосниматель. Следует избегать появления заусенцев.
  2. Очистить раструб фитинга и трубу от грязи и пыли, удалить влагу.

Для эффективной очистки соединяемых деталей можно использовать очиститель для труб ХПВХ. Он хорошо подготовит поверхности для склеивания.

  1. Нанести клей. Работа производится кистью аккуратно по поверхности трубы и раструба.
  2. Вставить в раструб трубу сразу же после нанесения клеевого слоя.
  3. Для того чтобы клей равномерно распределился по склеиваемым поверхностям, повернуть фитинг на 90 градусов относительно трубы.
  4. Зафиксировать детали на 20–30 секунд. Не производить повторного поворачивания соединенных деталей после их фиксирования! Весь процесс склеивания должен быть закончен в течение 1 минуты.

спайка труб пвх своими руками

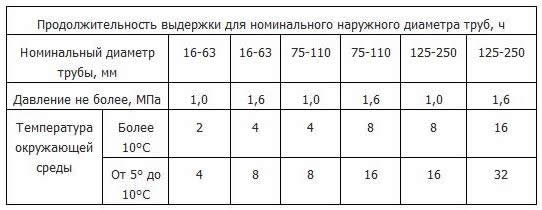

Время выдержки соединения до пробной подачи транспортируемой жидкости или газа

  1. По окончании склеивания проверить наличие равномерного слоя («валика») клея по окружности.
  2. При необходимости убрать избыточный клей при помощи мягкой ткани.

Плюсы клеевого соединения ПВХ труб

  • Возможность проведения качественного монтажа пластиковых труб даже в местах, доступ к которым затруднен.
  • Нет необходимости использовать дорогое оборудование, потребляющее много электроэнергии. Весь процесс может быть проведен своими руками.
  • Непосредственно в процессе склеивания деталей из ХПВХ происходит образование монолитной структуры, которая гарантирует герметичность стыка.
  • При проведении клеевой «сварки», в отличие от обычной, внутри трубы не образуется наплывов, которые сужают просвет труб и способствуют оседанию на поверхности твердых частиц.
  • Соблюдение несложных правил и рекомендаций по проведению работы исключает возникновение провисания и протечек трубопровода.
  • Срок службы трубопровода, смонтированного методом склейки, может достигать 50 лет.
