Инструмент для полипропиленовых труб: виды и главные характеристики

При всех видах работ с трубами ПП – монтаж отопительной или водопроводной систем – понадобится инструмент для полипропиленовых труб. Поскольку трубы реализуются в бухтах или в длинных прямых отрезках (до 12м) для порезки необходимы специальные труборезы. При сборке трубопровода используются сварочные аппараты, клеевые пистолеты.

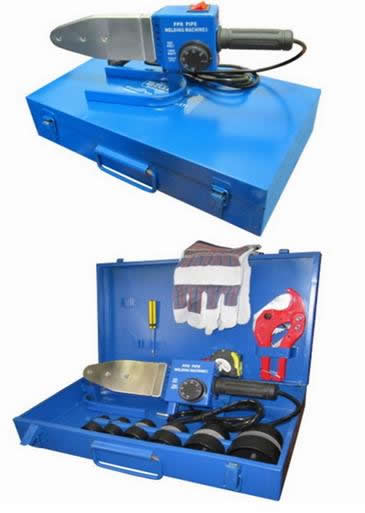

Набор для полипропиленовых труб

Виды инструмента

Инструмент для монтажа полипропиленовых труб можно условно разделить на:

• сварочные аппараты;
• клеевые пистолеты;
• труборезы;
• зачистки.

Сварочные аппараты

Сварочные аппараты бывают двух видов:

1. Механический аппарат. Применяется, если необходимо соединить трубы большого диаметра или требуется большое усилие для совмещения стыков. Устройство:
   • опорная рама;
   • приборный блок;
   • гидравлический привод.

Захваты из полуколец располагаются слева и справа. Между ними, для распределения давления и осуществления центровки, устанавливают вкладыши, внутренний диаметр которых соответствует наружному диаметру свариваемых труб.

Сварочный аппарат механический

2. Ручной аппарат для сварки. Служит для сварки труб небольшого диаметра до 125 мм. Устройство:
   • терморегулятор;
   • плита нагрева с отверстиями, в которые устанавливаются насадки с антипригарным покрытием;
   • комплект насадок для установки свариваемых элементов (попарно), тефлоновое покрытие не позволяет полипропилену прилипать к разогретой насадке.

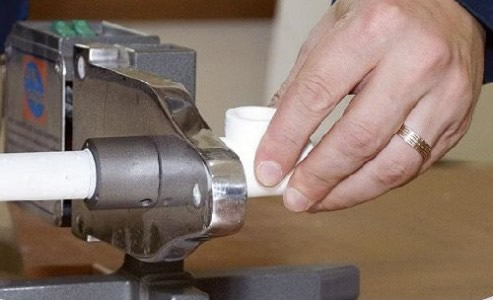

Соединение с помощью ручного аппарата

Клеевые пистолеты

Применение пистолета упрощает работы по монтажу. Раструбное соединение с использованием муфт соединительных или других элементов можно производить, применяя клей для полипропиленовых труб. Преимущества термоклеевого пистолета:

• быстрота схватывания – от 1 до 3 минут;
• надежность шва практически не уступает другим видам соединений.



  Пистолет для полипропиленовых труб

Поверхности, подлежащие склеиванию, должны быть очищены от загрязнений и обезжирены.

Труборезы

Виды труборезов:

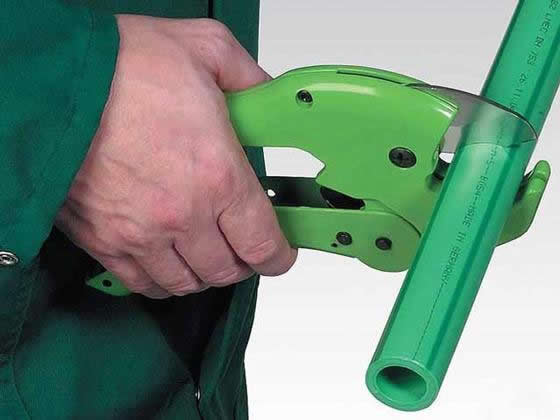

• Ножницы прецизионные с трещоточным механизмом (для труб до 42 мм диаметром) обладают лезвием из стали с зубчатой рейкой.



  Ножницы для полипропиленовых труб

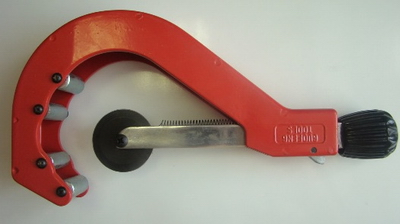

• Труборез роликовый с храповым механизмом. Труба вкладывается в с-образную выемку и при смыкании рукоятей отсекается лезвием, расположенным напротив. Резка должна проводиться строго под углом в 90^о. Отклонение в процессе резки приводит к деформации линии реза или даже к поломке ножниц.



  Труборез для полипропиленовых труб роликовый

• Труборез аккумуляторный с небольшим электромотором, обеспечивающим большую скорость резки.
• Труборез гильотинный, который служит для порезки труб большого диаметра.

При отсутствии трубореза можно воспользоваться обычной ножовкой по металлу или по дереву, но тогда торцы необходимо тщательно зачистить от заусенцев. Также при резке нельзя допускать деформации трубы.

Зачистки

Для систем горячего водоснабжения и отопления рекомендуется применять армированные полипропиленовые трубы. Трубы, армированные стекловолокном, в зачистке не нуждаются, так как сетка находится между слоев полипропилена, воды не боится и с фитингом не контактирует. Алюминиевая фольга, используемая для армирования, должна быть удалена из места стыка до сварки. Алюминий при контакте с водой может вызвать электрохимические процессы, что приведет к разрушению армирующей пленки. В случае внешнего армирования алюминий помешает процессу сварки полипропиленовых элементов. Поэтому трубы, армированные алюминиевой фольгой, нуждаются в зачистке. Виды инструментов для зачистки:

• ручные – со съемными, несъемными рукоятками или рифлением;
• насадки для дрели.

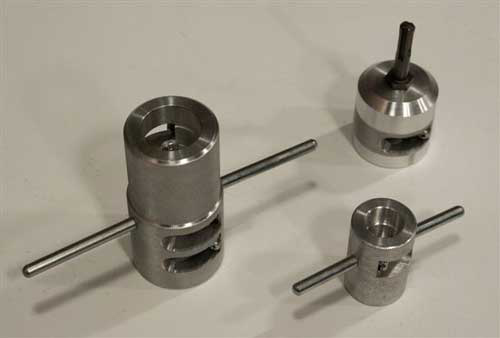

Ручные зачистки и насадка на дрель

При небольших объемах работ по зачистке и отсутствию опыта лучше воспользоваться ручным инструментом. Виды зачисток по удаляемому слою:

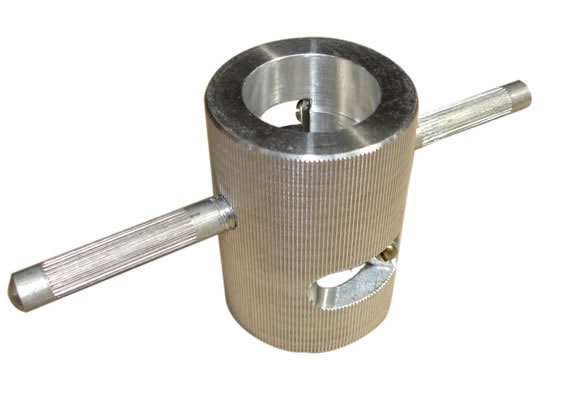

1. Для наружного слоя применяют муфты с ножами изнутри (материал – сталь инструментальная), так называемые шейверы. Диаметр инструмента подбирается под диаметр зачищаемой трубы. Часто используются двусторонние муфты, позволяющие выполнять работу с трубами двух различных диаметров.

Шейвер для полипропиленовых труб

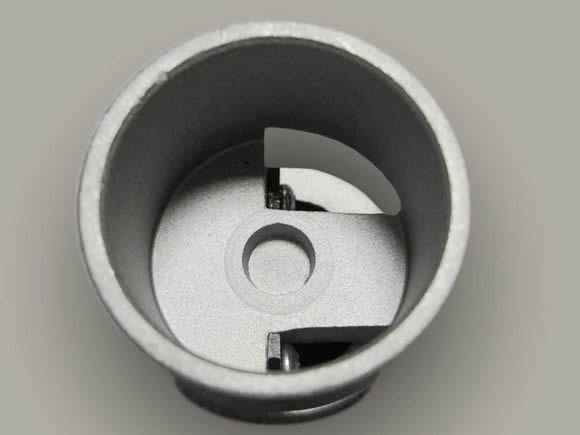

2. Для внутреннего слоя используют торцеватели. Ножи расположены с внутреннего торца. Нужно просто вставить трубу в инструмент, несколько раз провернуть и можно производить сварку.

Торцеватель для полипропиленовых труб

Удалять внутренний слой быстрее, ведь требуется снятие около 2 мм фольги. При снятии наружного слоя необходимо снимать около 2 см.

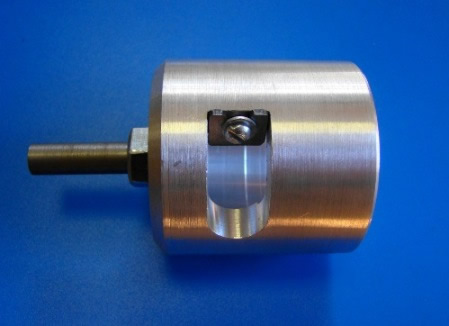

Насадка на дрель

Насадки на дрель отличаются от ручных зачисток стальным стержнем для установки в дрель, шуруповерт или перфоратор. Служат для удаления как внешнего, так и внутреннего армирующего слоя (расположение ножей определяет вид удаляемого слоя).

Монтаж водопровода полипропиленового

Виды разводок водопровода:

• последовательная;
• коллекторная.

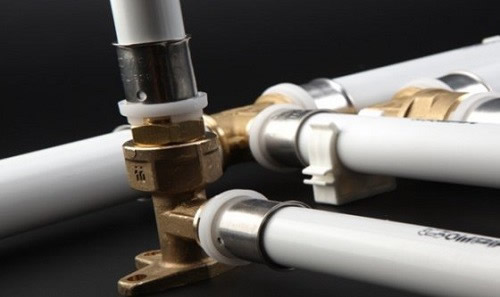

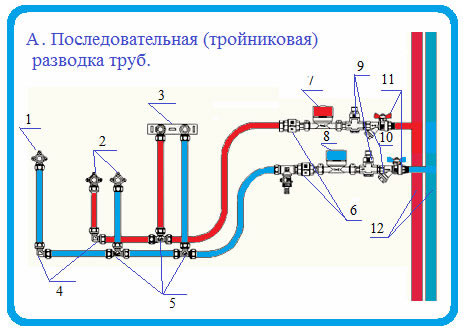

Последовательная разводка при помощи тройников

Тройниковая разводка труб

От основных стояков горячего и холодного водоснабжения делаются отводы с помощью тройников ко всем точкам пользования. Существенным недостатком такой системы является зависимость каждого последующего потребителя от предыдущего, то есть напор в конечной точке, при одновременном включении потребителей, будет существенно ниже. Достоинство: экономия материалов при прокладке.

Разводка с помощью коллекторов

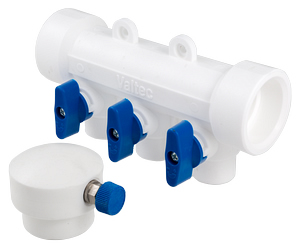

Коллектор с вентилями

Коллектор для полипропиленовых труб – устройство, имеющее один ввод и несколько выводов. Количество точек потребления определяет количество выводов коллектора, то есть каждый сантехприбор подключается к своему выводу. Все выводы могут перекрываться независимо друг от друга, что обеспечивает равномерный напор во всех отводах. Коллектор имеет до 4 выводов, если необходимо подключить более 4 потребителей, то собирается система из нескольких коллекторов. Достоинства:

• при замене одного прибора не нужно отключать весь стояк – достаточно перекрыть вентиль на нужном отводе;
• существует возможность скрытой проводки (в стенах), так как каждая труба идет напрямую от коллектора к точке потребления.

Недостатки:

• большой расход материалов;
• стоимость монтажа больше на 50%.

Для крепления труб к стенам из различного вида материалов предназначена опора для полипропиленовых труб. Труба защелкивается при помощи хомута, благодаря чему надежно удерживается.

Монтаж труб с применением опор

Произвести сборку трубопровода из полипропилена самостоятельно поможет специальный инструмент. Чтобы выбрать вид – профессиональный или «для любителя», нужно оценить потребность в этом инструменте в будущем.
