Калибр – инструмент для точного диаметра

Калибр – бесшкальный инструмент, предназначение которого – контролировать размеры, формы и взаимное расположение поверхности деталей. Существует мнение, что данное приспособление необходимо только контролерам технических отделов, но это неверно.

Резьбовые калибры – классификация

Многие производители с помощью данного инструмента занимаются сортировкой деталей. Это касается и автомобилей, и строительства зданий. Порой многие хозяева, ремонтируя свое жилье, также стараются приобретать только качественные элементы и детали. Калибр отличается простотой конструкции. Им всегда можно быстро осуществить за короткий промежуток времени комплексный контроль изделий самой сложной формы. Есть и небольшие недостатки: низкая универсальность и отсутствие возможности определять существующие отклонения размеров на деталях или элементах. Состоит стандартный калибр из контрольной и основной плоскостей.

Фото резьбовых калибр-пробки и калибр-кольца

Ввиду разного использования данных инструментов, их можно подразделить на несколько видов. Резьбовые калибры рабочие, они предназначены только контролировать размеры и формы на начальной стадии изготовления деталей. Второй вид – приемные, такие используют заказчики продукции, чтобы самостоятельно определить качество деталей. И третий вид – контрольные, с их помощью контролируется процесс изготовления элементов, и проверяются поставленные детали. В зависимости от предназначения, данное приспособление изготавливается производителями также в виде нескольких вариантов.

калибр-пробка резьбовая контрольная

Если необходимы калибры для наружной резьбы, то нужно воспользоваться конусными резьбовыми калибрами-кольцами, контрольными конусными резьбовыми калибрами-пробками для резьбовых конусных колец, конусными гладкими калибрами-кольцами или же контрольными конусными пробками для гладких конусных колец. Для внутренней резьбы необходимо воспользоваться резьбовыми или гладкими конусными калибрами-пробками. Каждый вид данного инструмента изготавливается по определенной схеме. Конструкторы учитывают четкое положение каждой плоскости, вымеряется каждый угол, длина поверхности и диаметр.

Калибр-кольцо резьбовое и пробка – особенности инструмента

Калибр-кольцо резьбовое представлено, как правило, несколькими типами. Это могут быть резьбовые проходные нерегулируемые и контрольные инструменты. Резьбовыми проходными нерегулируемыми приспособлениями можно контролировать самые большие средние диаметры элементов. В то же время они хорошо подойдут и для больших внутренних диаметров наружной резьбы. Сам же наружный диаметр проконтролировать не получится. Проверочная работа заключается в свободном навинчивании данного инструмента на контролируемую резьбу.

Если он будет легко свинчиваться с резьбы, значит, средний диаметр резьбы не намного больше заданного определенного размера.

Фото калибр-колец

В то же время это показывает, что и внутренний диаметр у наружной резьбы подходит для внутреннего диаметра у внутренней резьбы. Это значит, что детали соответствуют нормам. Само же приспособление должно контролироваться при помощи калибров-пробок. Как любой инструмент, во время работы он может изнашиваться и со временем показания могут быть неверными. Для проверки износа калибров-колец также используют калибры-пробки. Калибр-пробка резьбовая (ГОСТ 24997-2004) также имеет подразделение на проходные и непроходные контрольные приспособления. Их цель – осуществлять контроль у деталей с наименьшим средним диаметром (если приведен средний диаметр).

калибр пробка и кольцо

И в то же время он позволяет провести контроль наименьшего наружного диаметра калибра-кольца. Инструмент в работе необходимо ввинчивать в контролируемые кольца. Причем весь процесс должен проходить свободно. Если он будет свинчиваться легко и свободно с изучаемого приспособления, значит, проверяемый средний диаметр – не менее установленного определенного размера.

Электроинструмент калибр и дополнительные классификации

Кроме основной классификации есть и другая. В ней данные приспособления бывают предельными и нормальными. Предельными калибрами пользуются там, где требуется не только надежное, но и прочное соединение деталей. При помощи таких калибров можно узнать соответствует ли размер на контролируемой детали допустимым пределам или же он намного превосходит. Под нормальными калибрами понимаются особо точные шаблоны. Обычно их используют тогда, когда требуется провести контроль над сложными элементами и профилями.

Фото нормального калибра

Можно рассматривать и еще одну классификацию, обусловленную недавними разработками, которые дали миру калибры с электрическим приводом, причем появились они действительно не так давно. В основном, их используют на крупных предприятиях, где требуется быстро и качественно проконтролировать большое количество деталей. К концам инструмента устанавливаются электропроводы и механизм, который проводит ввинчивание сам. Имеет электроинструмент калибр и специальный регулятор, который сам снимает показатели, сравнивает полученные размеры с допустимыми. При пользовании данным инструментом нужно познакомиться с инструкцией.

электроинструмент для измерения резьбы

Используем калибр – инструмент для каждого

Часто при проведении контрольных работ необходимо использовать сразу два вида калибров. Это и калибры-пробки, и калибры-кольца. Такой двусторонний контроль необходим. Основная работа проводится кольцами, но они могут смещаться, резьба может стачиваться, и их нужно проверять тут же пробками. Сначала ввинчивается на проверяемую деталь калибр-кольцо. Далее на него ввинчивается калибр-пробка. Когда оба приспособления снимаются, важно обратить внимание на то, чтобы контрольные плоскости совпадали. Иногда допускаются небольшие отклонения, если от деталей не требуется жесткой точности.

Фото калибр-пробок и калибр-колец

Если необходимо провести точный контроль, то нужно воспользоваться резьбовыми конусными калибрами. Обычно при их свинчивании торец изделий должен точно совпадать с контрольной плоскостью. В данном случае отклонение может превышать 1,5 мм как в минус, так и в плюс (т.е. больше или меньше). Бывают работы, где не допускаются никакие отклонения, и контрольная плоскость должна совпадать полностью. Точность – атрибут ответственных производств, а если нам нужен бытовой уровень измерений, например, для собственного ремонта, то можно создать калибр своими руками. Чтобы его сделать, потребуется листовая сталь, толщина которой около 2 мм.

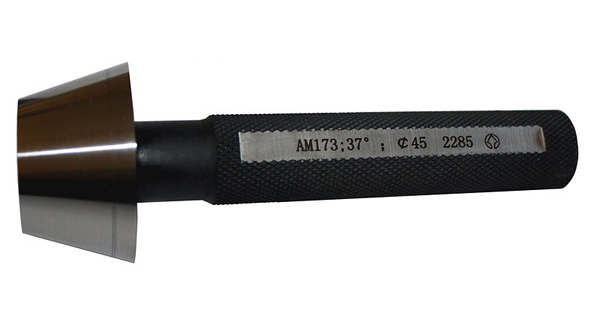

резьбовой конусный калибр

Сначала выполняется разметка, по ней при помощи ножовки выпиливается заготовка. Потом следует вырезать угловые прорези, тут же их необходимо обработать напильником. Чтобы проверить точность, надо вырезать из картона треугольники, они должны полностью соответствовать прорезям будущего инструмента. Далее треугольники нужно вставить в прорези и внимательно рассмотреть их на просвет. Если все сделано правильно, то видны будут только лишь тонкие полоски видимого света не только между основными стенками, но и по боковым сторонам треугольников. Времени на изготовление уйдет совсем немного, а удобный инструмент будет всегда под рукой.
