Электронный штангенциркуль – победитель своего традиционного собрата?

С таким инструментом, как электронный штангенциркуль, каждый знаком, пожалуй, еще со школьной скамьи. Простота конструкции и удобство в использовании позволили ему заслужить широкую популярность и найти применение в различных сферах.

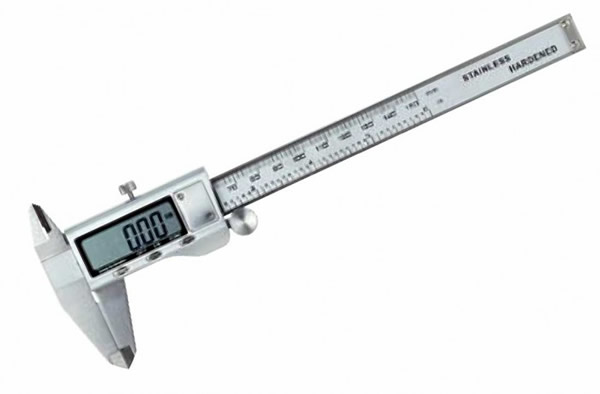

Штангенциркуль электронный (цифровой): новое поколение известного прибора

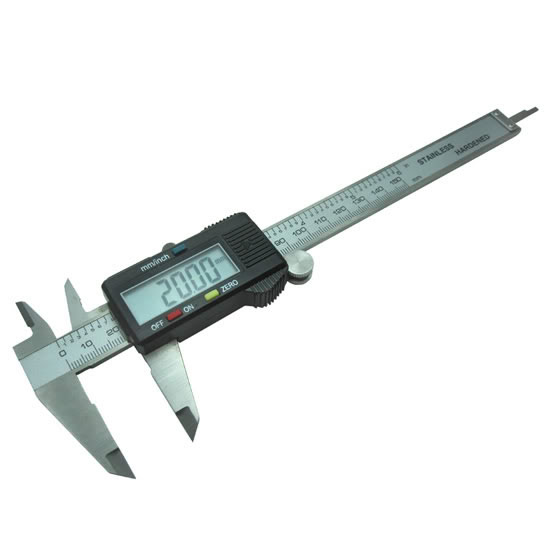

Такой штангенциркуль может измерять и в миллиметрах, и в дюймах. Кроме того, он способен сохранять в своей памяти величину замеров. По сути, это новое поколение распространенного и необходимого инструмента, применяемого в слесарных, монтажных, строительных работах, – повсюду, где требуется произвести точное измерение наружных и внутренних размеров деталей, отверстий, пазов и т.п.

Чем же отличается он от своих дедушек-собратьев? Вспомним устройство прибора, каким пользовались в школе на уроках труда. По штанге с делениями ценой 1 мм движется рамка с нониусом, по которому определяют доли миллиметра. Губки фиксируют измеряемую величину. Сначала надо было определить, сколько целых миллиметров, потом разобраться с долями и прибавить их к целым. Сегодня, когда автоматически на табло высвечивается искомый размер, это кажется такой архаичной операцией, просто каменный век. Молодежь уже не хочет пользоваться старым приспособлением.

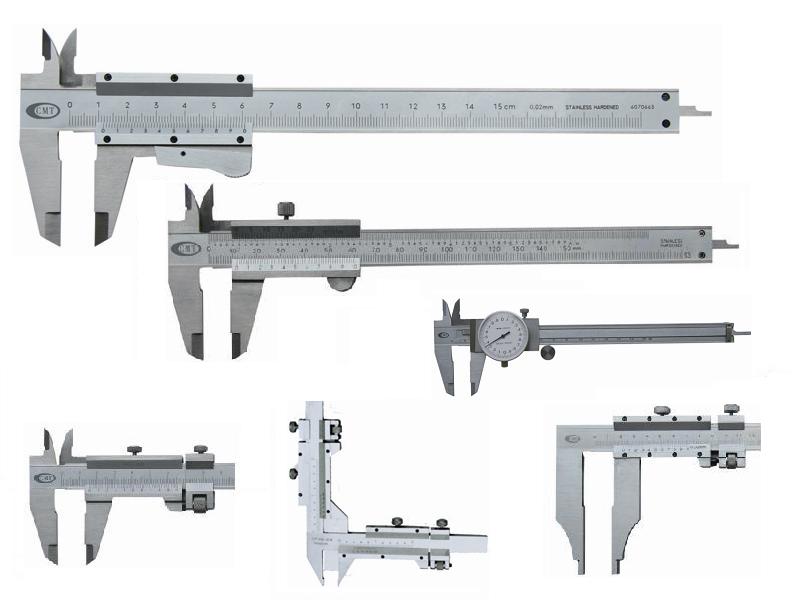

А ведь семья традиционных штангенциркулей прекрасно зарекомендовала себя в прежние годы. Этот прибор, используемый для непосредственного определения линейных размеров детали в соприкосновении с изделием, имеет разные модификации. По типу считывания показаний  различают нониусные, циферблатные  и – герои дня – цифровые. Большой ассортимент этих инструментов обусловлен различием выполняемых функций. Возможно двустороннее или одностороннее расположение губок; губки бывают острые, бывают узкие; в отдельных случаях используются  линейки для измерения глубин, рамки микрометрической подачи для разметки.

Современные модели защищены как от воды, так и от пыли, не проводят ток. Существует  даже штангенциркуль для левшей. Можете представить Левшу, того, что блоху подковал, со штангенциркулем? А что? Думается, сказочный герой, у которого "глаз пристрелявши", оценил бы возможности современного инструмента. Невелика штуковина, а толку в ней много. Если пользуешься при работе таким прибором, брака не допустишь, никакой ОТК не придерется. Пожалуйста, измеряй, что хочешь от 0 до 150 мм.

Что выбрать – электронный штангенциркуль, обычный или микрометр?

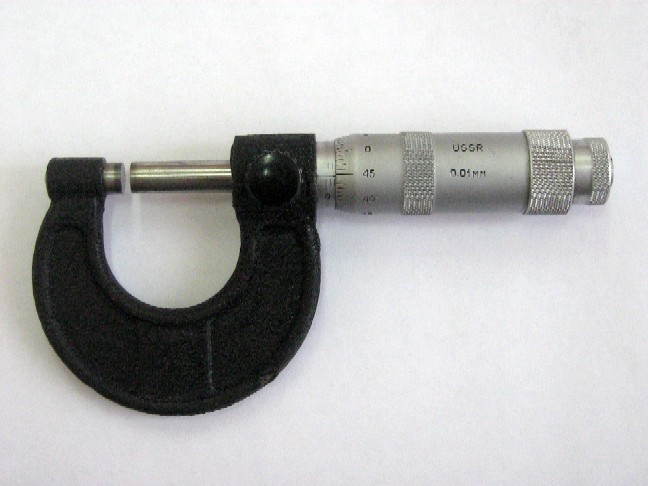

Штангенциркуль используется для проведения измерений различных участков деталей с достоверностью до 0,1-0,01 миллиметра. Более точным, чувствительным (контактным) измерительным инструментом является микрометр. Он может установить размеры в точности до тысячных долей миллиметра. При этом стоит учитывать, что микрометр не сможет измерить деталь размером более 50 мм. Как не стоит и ждать от штангенциркуля (даже электронного) точности микрометра, из-за его конструктивных особенностей.

Обычные штангенциркули позволяют измерять детали величиной до 40 сантиметров. Также существуют и особые громадные инструменты, позволяющие осуществлять замеры предметов длиной до двух метров.

Согласно авторитетному мнению профессионалов, поделившихся своими наблюдениями с коллегами в интернете, замеры штангенциркулем рассматриваются только как второстепенные и приблизительные. Безошибочными могут считаться только вычисления с помощью микрометра, который классически применяется в случаях, когда необходима исключительная и подлинная точность размеров. Но иногда современные новшества вполне могут конкурировать со старыми проверенными временем средствами.

Для непрофессионалов обычные штангенциркули с ценой деления менее 0,1 миллиметра не представляют особого интереса, так как разглядеть на глаз различия между 12,05 и 12,1 мм практически нереально. Однако технический прогресс не останавливается, и неудивительно, что на рынке появилась новая электронная модификация этого устройства. Сейчас стали выпускаться модели с точностью до 0,01 мм. Такую новинку производят в Китае, Германии, Японии, Швейцарии и других странах.

Некоторые наши соотечественники уже успели оценить удобство использования такого штангенциркуля. Как было отмечено в их тестовых замерах, цифровой штангенциркуль имеет ряд преимуществ и полезных свойств. Почти все сходятся во мнении, что работать при помощи современной электронной модели стало быстрее и проще. Вот только не всегда новинка приживается на производстве – многие профессионалы признают подобные приборы хрупкими и возвращаются к старым, проверенным временем моделям.

А домашние мастера с удовольствием используют плоды прогресса. Но советуют выбирать модели из прочных материалов, если вы планируете пользоваться прибором не один год. Для разового же использования подойдет и самая простая и дешевая китайская модель (конечно, здесь желательно будет проверить точность измерений и качество сборки перед покупкой). Давайте теперь внимательно рассмотрим устройство этого контрольно-измерительного прибора.

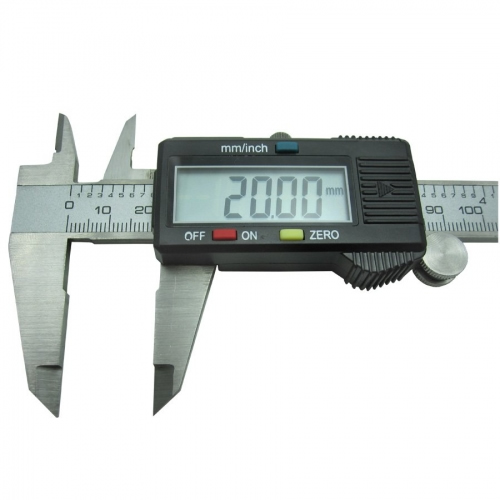

Конструкция цифрового штангенциркуля (150 мм)

В целом, конструкция этого инструмента почти тождественна с классическим аналогом:

• губки для наружных измерений,
• губки для внутренних измерений,
• глубиномер,
• подвижная рамка,
• винт зажима рамки,
• штанга,
• шкала штанги,
• дисплей.

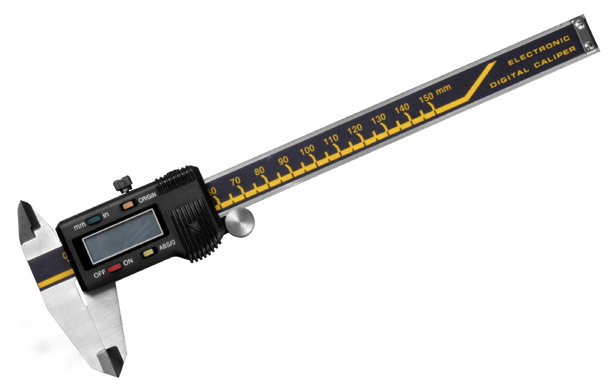

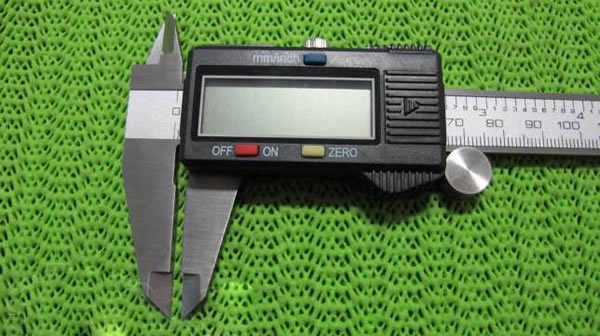

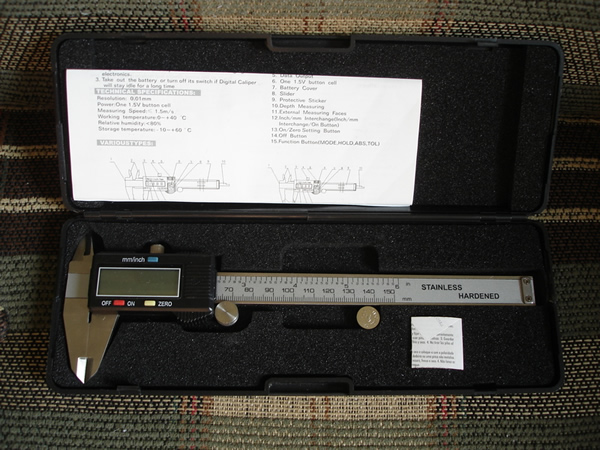

Такой прибор, как правило, может иметь клавишу включения/выключения, обнуления текущих показаний (функция будет полезна при калибровке), а также кнопочку для смены единиц измерения: миллиметры или дюймы с отображением до трех знаков после запятой. Цифровой штангенциркуль (150 мм) делается из нержавейки, корпус – из специальной пластмассы. Работает от батареек, которые, как правило, продаются в комплекте с прибором. Определяемые размеры высвечиваются на электронном интерфейсе. Можно обнулять показания в любой точке, замерять величину отклонений от заданного размера.

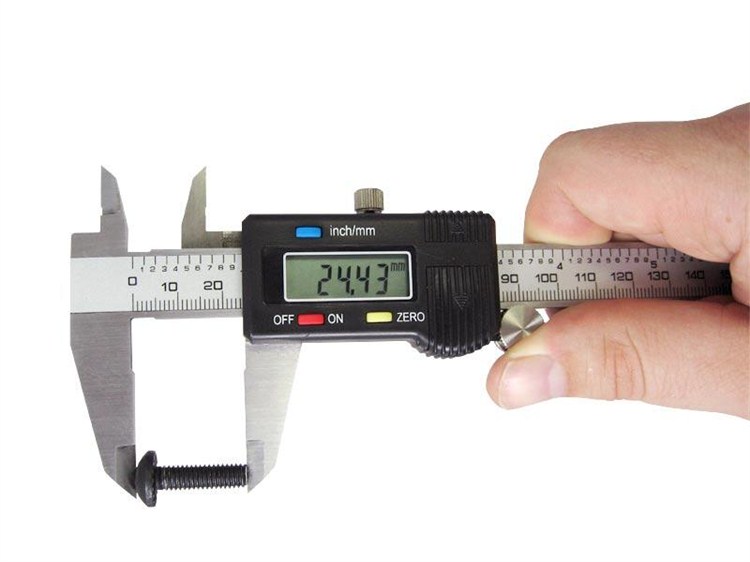

Чтобы увидеть результаты измерений, не нужно сильно вглядываться и напрягать глаза – четкий и контрастный дисплей отображает большие цифры, что, несомненно, очень удобно при плохом освещении или проблемах со зрением, с которыми сталкивается большинство специалистов с многолетним стажем. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, поэтому прибор можно использовать, не включая, как обычный штангенциркуль.

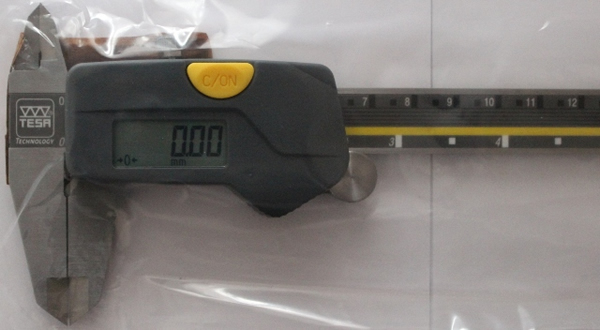

Недостатки электронных штангенциркулей, в основном, касаются недорогих бюджетных моделей китайских производителей. Были отмечены слабая износостойкость, хрупкость и низкое качество материала. Иногда случаются "скачки" цифр на экране и путаница в показаниях сотых долей миллиметров прибора, поэтому использование такого инструмента требует некоторой сноровки. Всех этих недостатков практически лишены качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали.

Поэтому те, кому по душе и по карману самое высокое качество, смогут оценить все преимущества цифровых устройств, и после некоторого времени использования, возможно, они уже не захотят возвращаться к старым нониусным моделям. Подводя итоги, хочется заметить, что, как бы там ни было, микрометр своих позиций не сдает, и цифровой штангенциркуль ни в коем случае нельзя считать его абсолютной заменой, но вот конкуренцию в измерениях он составить вполне может и имеет все шансы на то, чтобы стать полноценным и незаменимым устройством в арсенале профессионала.

Какую задачу вы поставите перед своим штангенциркулем?

Недавно пришел ко мне друг-фрезеровщик и протянул коробочку: "Возьмешь?" – говорит. – "Конечно, возьму, о чем спрашиваешь. А что там?". В коробочке оказался как раз-таки герой сегодняшней статьи. Удивился я – почему это друг отдает такую хорошую штуку. Но он все объяснил: "Понимаешь, сын привез мне из Китая эту электронную игрушку, обрадовался я тогда: глаза напрягать не надо, видно все отлично. Только берут меня сомнения, а что если помехи какие, и он неточно показывать будет?

Вдруг батарейка сядет в самый ответственный момент или еще что случится с хрупкой электроникой? Так и перепроверяю каждый раз своим привычным инструментом, в 2 раза больше времени трачу. Кстати, показывает он довольно точно – ошибается обычно в сотых долях миллиметра, пару раз только в одну десятую ошибся. Но мне для работы все же отличная точность порой нужна. Так что в итоге забросил его совсем, а жалко – хорошая же штука. Вот тебе отдаю. Для дома да строительства дачи тебе за глаза хватит: сверло правильное подобрать из набора или глубину отверстия в стене померить. Да и пользоваться им удобно: экран большой, видно хорошо".

Так и прижился у меня дома штангенциркуль нового поколения, ни разу не подвел во время ремонта. Да я даже жене подарок на годовщину свадьбы с ним выбрал! В тот же вечер после получения подарка увидел на тумбочке ее колечко, да и померил внутренний диаметр – провел полевые испытания. Потом продавщицу в ювелирном удивил: не приходили к ней еще мужья настолько подготовленные, со своими инструментами. А колечко-то подошло, конечно. И жене понравилось. Так что выбирайте инструмент в зависимости от задач, которые собираетесь решать!
