Клепальный молоток – не путать с заклепочником!

Клепальный молоток достаточно широко используется на различных сборочных предприятиях, когда есть необходимость провести качественную клепку холодными или горячими заклепками. В бытовом секторе с этой задачей справляется иной тип инструмента – заклепочник. Разберемся, в чем же разница!

Заклепочник – принцип действия

Сам принцип действия клепального молотка и заклепочника, как говорят в Одессе, две большие разницы. В некотором смысле такой молоток является представителем "старой школы", тогда как заклепочник является более современным вариантом создания крепежей. Как выглядит обычная заклепка, большинство из нас имеет четкое представление – это металлический стержень определенного диаметра, со "шляпкой" с одной стороны. Заклепка вставляется в подготовленное отверстие, прижимается с той стороны, где шляпка, и молотком (на предприятиях – клепальным молотком) второй конец также расклепывается до образования шляпки. Таким образом, два листа материала надежно крепятся между собой.

Современные заклепки имеют совершенно иную конструкцию. Вытяжная заклепка состоит из гильзы и стержня, и процесс клепания (если его можно еще так назвать) выглядит следующим образом – крепеж вставляется в заранее подготовленное отверстие, и стержень вытягивается специальным инструментом. Гильза, которая находится в отверстии, под давлением расплющивается и притягивается к шляпке с обратной стороны. Когда заклепка достаточно прочно затянута, лишний стержень срезается. Вот и весь принцип работы заклепочника – заметьте, без единого удара!

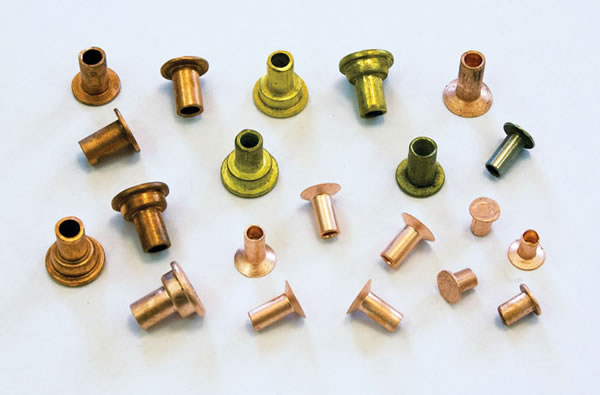

Фото заклепок

В отличие от обычной, резьбовая заклепка без стержня, стягивается крепеж благодаря внутренней резьбе, которая потом же используется для других нужд. Деформируется лишь стенка непосредственно возле листа, что позволяет скреплять даже очень тонкие листы металла. Чем больше диаметр заклепки, тем надежнее получится соединение. Процесс установки такого крепежа совершенно прост – заклепка накручивается на шток заклепочника и до упора вставляется в отверстие, когда же инструмент упирается в заклепку и вытягивает шток, происходит "расклепывание" стенки. На все про все – около секунды времени.

Но самое главное отличие от традиционного способа клепания заключается даже не в скорости получения заклепки (на что у мастера уйдет около секунды) и не в отсутствии ударов – при использовании такого крепежа вам не нужен доступ к обратной стороне!

То есть клепать таким образом вы можете уже смонтированные конструкции. Совершенно два разных принципа, но в итоге один результат – мы имеем стойкий к вибрациям, "тягучий" крепеж, который заметно выигрывает перед той же сваркой. Сварка от вибрации растрескается, тогда как заклепка, максимум, немного разболтается. Различие в двух типах заклепки разве что во внешнем виде – все же представители "старой школы" имеют более аккуратный вид с обеих сторон, тогда как вытяжная заклепка хорошо выглядит лишь с лицевой стороны.

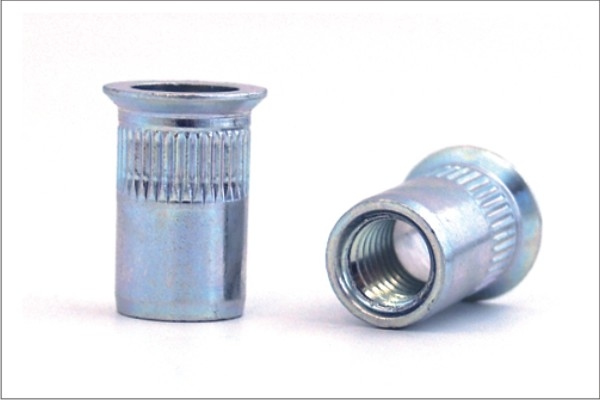

Фото резьбовой заклепки

Пневматический клепальный молоток – многофункциональный инструмент

Этот молоток – на самом деле весьма многофункциональный инструмент, по своей конструкции он очень напоминает отбойный молоток, а с помощью соответствующего зубила такие инструменты легко переоборудовать в обрубочные, чеканочные и разрыхляющие молотки. Именно поэтому он еще и производится, такая многофункциональность ценится профессионалами. Главная особенность клепальщика – в создании мощного импульса с медленным ударом, благодаря чему оператору удается формировать заклепки без особых усилий, не повреждая окружающие части металла.

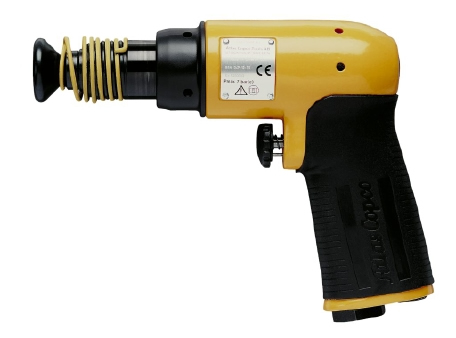

Фото пневматического клепального молотка

Клепальные молотки способны обрабатывать заклепки особо больших диаметров до 36 мм, в холодном и горячем состоянии. В зависимости от привода, инструменты такого типа делятся на электрические и пневматические. Электрический клепальный молоток – достаточно большая редкость, поскольку по мощности он заметно уступает пневматическим моделям. Пневматические клепальные молотки гораздо производительнее и надежней, к тому же, они существенно безопасней, что играет роль на больших предприятиях.

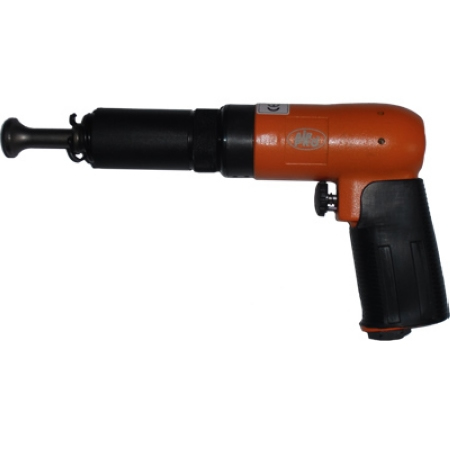

Фото электрического клепального молотка

В поисках клепального молотка – на что обратить внимание?

В отличие от многих инструментов подобного типа, клепальные молотки имеют средние скорости ударов – от 1500 до 3000 уд/мин. Расход воздуха – от 300 л до 500 л за минуту, при среднем давлении в 5 бар. Соответственно, компрессор для такого инструмента должен быть достаточно мощным.

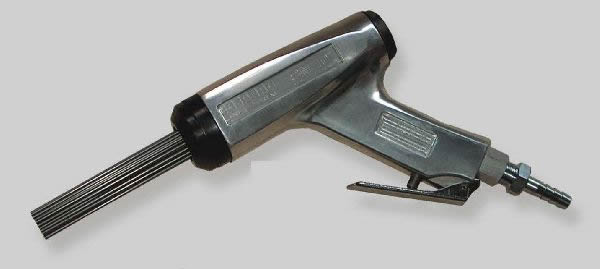

пневматический клепальный молоток

Существуют весьма компактные пистолетные модели клепальных молотков, которыми удобно работать с небольшими заклепками из стали и алюминия 4-6 мм в диаметре. Масса таких инструментов – в пределах 3 кг. Клепальные инструменты, предназначенные для расклепки стальных и алюминиевых заклепок диаметром в 20 мм и больше, имеют похожую на отбойный молоток форму и весят в два раза больше компактных моделей, при этом расход воздуха, его давление и количество ударов идентичны компактным моделям.

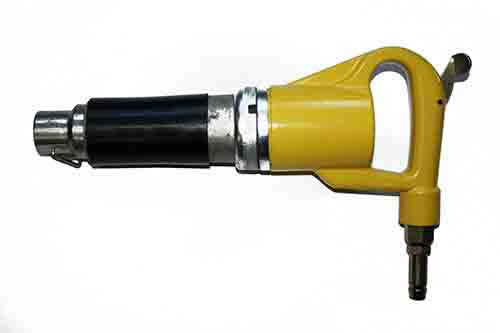

клепальный молоток для алюминиевых заклепок

При покупке таких инструментов следует обращать внимание на ударную силу, которой обладает та или иная модель. Средний показатель для пневматических молотков – от 5 до 10 Дж, для электрических он на порядок меньше. При больших объемах работы немаловажно приобретать инструменты с хорошей виброзащитой – современные технологии позволяют инструментам поглощать до 75 % вибрации, что существенно сказывается на производительности труда и здоровье операторов, ведь сильная вибрация способна вызвать так называемую вибрационную болезнь, от которой немеют руки.

Пневматические заклепочники – для вытяжных заклепок!

Имея на предприятии установленную магистраль для сжатого воздуха или компрессор, вы сможете перейти на работу с пневматическими и пневмогидравлическими вытяжными заклепочниками, которые работают с современным крепежом. Движение штока возможно благодаря пневмогидравлическому приводу, поршнем которого является сам шток. Инструмент преобразовывает низкое давление пневмосети в более высокое давление масла, благодаря чему и возможны тяговые усилия штока.

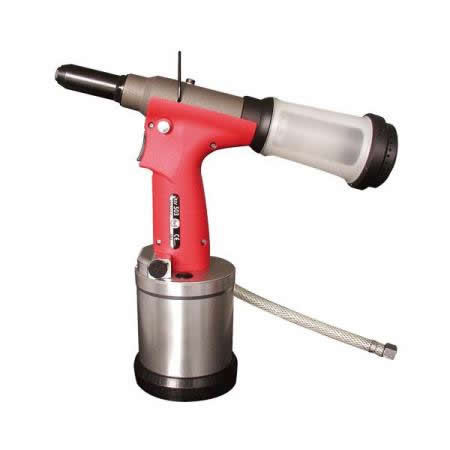

Фото пневмогидравлического заклепочника

Процесс работы довольно простой – сжатый воздух выталкивает поршень, который взаимодействует с поршнем гидравлическим. Гидравлика с усилием в 15-20 раз больше воздействует на шток инструмента, который тянет стержень заклепки, охваченный зажимами, до тех пор, пока стержень не оторвется. Стержень, отслуживший свое, перемещается в контейнер для отходов, который затем чистится оператором. Инструменты для резьбовых заклепок оборудованы также пневмодвигателем, который позволяет вкручивать и выкручивать крепежи.

Промышленные модели рассчитаны на постоянную, беспрерывную эксплуатацию – их ресурс рассчитан на 1 млн и более циклов, к ним предъявляются повышенные требования к комфортной эксплуатации и обслуживанию инструмента. Такие же требования предъявляются и к профессиональным инструментам, однако их ресурс рассчитан на более щадящие условия использования время от времени в рамках определенных объектов или проектов – они рассчитаны на 300-500 тысяч циклов.

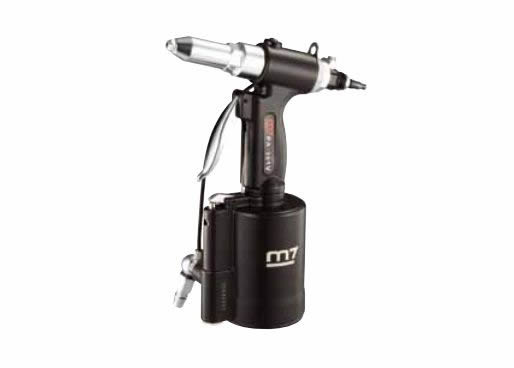

пневмогидравлический заклепочник

Стоимость первых и вторых достаточно высока и оправдывает себя лишь при больших объемах, для домашнего использования сгодятся дешевые одноразовые модели, в том числе и от ручной тяги. Такие инструменты совершенно не жаль выбрасывать в случае их поломки – гораздо проще и быстрее пойти и купить новый, ведь даже покупка нескольких таких моделей будет экономнее, чем покупка дорого заклепочника.
