Коуш для каната и троса – предохранитель от истирания и излома

Следует полагать, что первый коуш (и термин, и само устройство) появился в морском деле, а поскольку слово из голландского языка, то и изобретателями этого полезного для строительства изделия также можно считать голландцев. Кстати, переводится "kous" как "чулок"!

Коуш для стальных канатов и для троса – надежный огон

Внешне коуш для каната представляет собой оправу треугольной, каплевидной или круглой формы, которая изготавливается путем ковки или литья из высокопрочной углеродистой стали. Изделия вставляются внутрь петли – огона, и не выскальзывают благодаря желобу, идущему по наружной стороне. Размеры такого изделия, как коуш, могут впечатлить – некоторые кованые судовые экземпляры весят сами по себе почти 37 кг и способны выдерживать огромную нагрузку. Конечно, в строительстве и быту используют экземпляры поменьше – все зависит от диаметра каната или троса, который необходимо укрепить на изгибе петли.

Так, при диаметре каната в пределах 2,5 мм вам понадобится коуш с диаметром в 10 мм и радиусом канавки в 1,5 мм. Под диаметром коуша в данном случае понимается расстояние между двумя самыми крайними точками круга внутри изделия. Если же толщина каната 10-12 мм, уже понадобится вариант с диаметров в 40 мм и радиусом канавки около 7 мм. То есть какой бы трос или канат вы ни выбирали, согласно требованиям, диаметр внутреннего круга коуша должен быть в 4 раза больше, а канавка должна быть такого размера, чтобы изделие "утопало" практически на 2/3 в ней. Благодаря этому вы обеспечите максимальную безопасность при работе и продлите жизнь тросу.

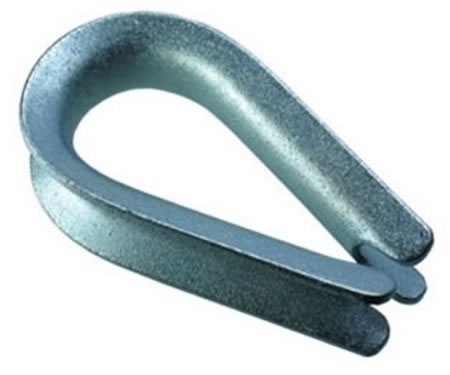

коуш

Существуют судовые, круглые, вантовые, стальные и кислоустойчивые коуши, а также клиновые гнезда.

  • Судовые коуши для троса, как правило, изготавливаются путем горячей ковки и имеют каплевидную форму. Существует два типа судовых изделий – тип С используют при креплении стальных канатов, тогда как тип Р предназначен для растительных. Оба типа могут быть изготовлены как из углеродистых, так и из маломагнитных сталей. Самый большой представитель типа С предназначен для троса толщиной в 66,5 мм в диаметре. Цифры в маркировке после буквы обозначают, какую нагрузку способен выдержать крепеж, например С400 способен выдержать нагрузку в 40 тс, а Р20 выдержит нагрузку в 2 тс.
  • Вантовые варианты также пришли к нам из морской тематики, однако сейчас они чаще используются в сфере строительства в различного рода растяжках, поддержках, телескопировании и для соединения частей механизмов и металлоконструкций. Отличительной чертой вантовых изделий является меньший внутренний диаметр.
  • Кислостойкие элементы изготавливаются из коррозионно- и кислотоустойчивой стали М1-М12. Это обеспечивает дополнительную надежность креплений на производстве. Такие изделия легко узнать по блестящей поверхности.
  • Полу-коуши – применяемые для предотвращения изнашивания и залома канатов большого диаметра на небольших радиусах изгиба, что характерно при подъеме или буксировке грузов.
  • Круглый оцинкованный коуш – цельное круглое изделие, благодаря которому внутри петли троса или каната образуется ровный круг.
  • Клиновые варианты – обоймы для закрепления стальных канатов в грузоподъемных механизмах. Устройство состоит из обоймы, вставки и клина, который и заклинивает канат между стенками обоймы, вставкой и самим клином.
  • Коуш для синтетического троса характерен тем, что его канавка по бокам закрыта, что предотвращает выскальзывание мягкого синтетического материала.

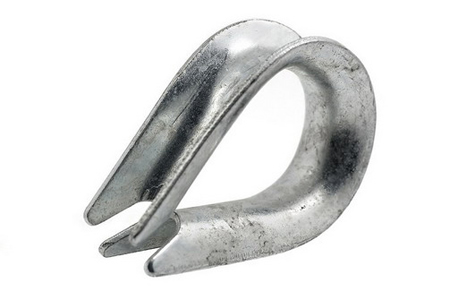

Фото коуша для стального троса

Плетение троса на коуш – проверенные способы

Само по себе это простое устройство не создаст прочного огона, нужно еще умело заплести трос. Если нагрузки ожидаются небольшие, то можно обойтись специальным зажимным хомутом или обычной расплющенной трубкой. Процесс создания петли выглядит следующим образом – в трубку пропускаете петлю так, чтобы с одного края выглядывал необходимый участок для коуша, а с другой стороны выходили оба конца троса. С этого края следует зажать трубку с тросом в тисках, пропустить в коуш металлическую рейку для удобства и закрутить трубку. Главное, не перестараться, чтобы не повредить сам трос.

Зажимной усиленный хомут позволит сделать огон еще быстрее, однако выглядит готовая конструкция не самым эстетичным образом, да и при работе с таким тросом вы будете цепляться за все, что попало. Куда более эстетично и крепко будет выглядеть заплетенный особым образом трос. Для этого нужно распустить трос на две части примерно на 30 см, с одинаковым количеством волокон в каждом части. Не забудьте надеть защитные перчатки, ведь металлическими волокнами так легко повредить руки. Если внутри оказался сердечник не из металлических волокон, его можно отрезать – нам он не нужен.

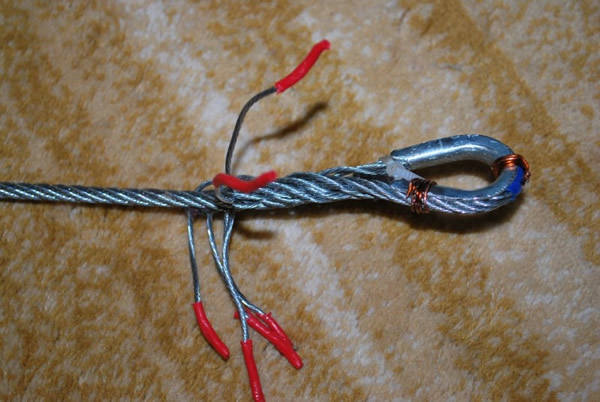

крепление троса на коуш

Полученные половинки примеряем к коушу – важно, чтобы они прилегали к нему плотно, и он не болтался после завершения плетения.

Вы можете закрепить их проволокой или пометить нужную длину, чтобы не потеряться, поскольку сделать правильно петлю таким способом получается редко у кого, а добившись результата, вам вряд ли захочется снова все переделывать. Две половинки нам нужно связать, скрестив их таким образом, чтобы волокна на основной части сплетались с распущенными волокнами. Обернув один раз вручную распущенную часть вокруг основной, отверткой или металлическим стержнем поддеваете волокна и проворачиваете их глубже, смешивая с волокнами основной части.

Возможно, за раз "улягутся" не все волокна, в таком случае проверните их еще раз отверткой. То же самое проделайте и на другой стороне, пока в итоге у вас не получится сплетенный трос. Ничто не мешает вам дополнительно зажать трос в трубке или надеть хомут, на крайний случай – просто обвязать вокруг основания петли проволокой. Одним словом, закрепить волокна еще каким-то образом все же необходимо. После чего изделие с огоном будет готово к использованию! Огон таким образом можно сделать и на достаточно толстых тросах, однако вам при этом может понадобиться чья-та помощь.

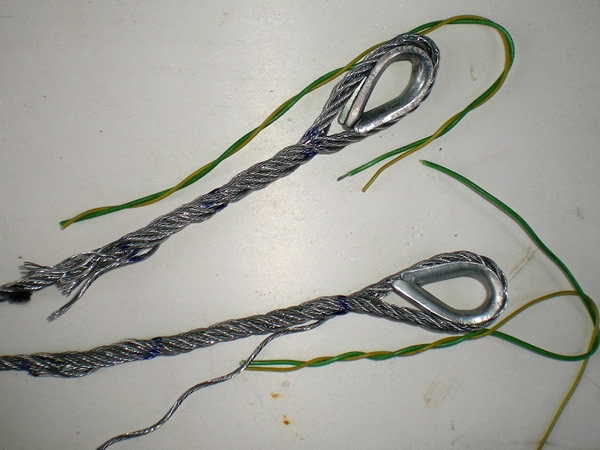

Фото процесса плетения троса на коуш

Не коушом единым – подбираем трос по назначению

Вместе с коушем подобрать по назначению нужно и современный трос. Это изделие в большинстве случаев состоит из проволоки, навитой на сердечник. Чем больше волокон будет на одну и ту же толщину троса, тем большей гибкостью он будет обладать. В качестве сердечника могут использоваться как органические материалы, так и металлические. Органические сердечники зачастую вымачиваются в специальной пропитке, которая постепенно выделяется в процессе эксплуатации каната и уменьшает трение между отдельными прядями и волокнами в самом тросе, тем самым продлевая срок эксплуатации.

трос для коуша

По типу конструкции стальные канаты имеют множество различий, не заметных глазу. Например, только типов свивки существует целых три: одинарная, двойная и тройная. В случае с одинарной свивкой вокруг центральной проволоки или сердечника стальные проволоки свиваются по спирали в несколько слоев, причем если первый слой завит в одну сторону, то последующий завивают в другую. Когда же делают двойную свивку, то сначала проволоки свивают в пряди, и уже эти пряди завивают в трос, при тройной свивке процесс еще больше усложняют. Самая высокая жесткость – у одинарных, однако они и снашиваются быстрее в результате повышенного трения между волокнами.

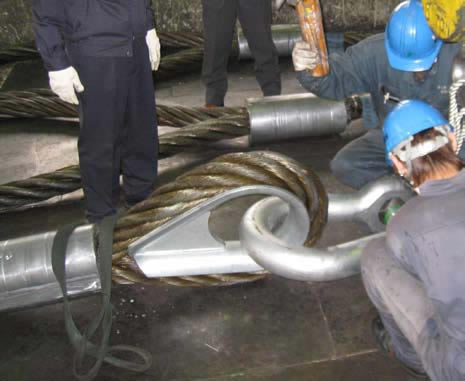

Фото стального каната для коуша

При выборе очень важно учитывать максимальное усилие на разрыв, которое способен выдержать тот или иной канат. Например, оцинкованные изделия диаметром 2,2 мм обладают усилием на разрыв в пределах 300 кг, тогда как трехмиллиметровый канат практически удваивает этот показатель. Изделия диаметром в 5 мм способны выдерживать усилие на разрыв до 1800 кг!
