Как выполняется крепление ПВХ труб

При монтаже трубопровода, в том числе из пластиковых труб, очень важным является вопрос правильного крепления изделий для безаварийного и надежного функционирования магистрали. В статье рассматривается применяемое крепление для труб ПВХ, а также все особенности, связанные с монтажом этой продукции.

Канализационная система из ПВХ труб

Виды крепежа ПВХ трубопроводных изделий

Фиксация труб при монтаже магистрали не требует применения специального инструмента. Для надежного закрепления продукции из поливинилхлорида на трассе, используются следующие держатели для ПВХ труб:

• пластиковые клипсы;
• крепежные хомуты.

Рекомендуемый шаг крепления

При установке крепежа необходимо придерживаться некоторых правил для обеспечения продолжительного срока эксплуатации трубопроводной магистрали. Так, во избежание прогиба трубопровода необходимо при монтаже крепежей строго выдерживать расстояние между ними.

Технические нормы регламентируют размещение точек крепления труб следующим образом:

1. Для малых труб диаметром 20,0 мм установлен интервал:

• 80,0 см – для холодной рабочей среды;
• 65,0 см – для транспортирования горячей воды (60ºС и более).

2. Для трубопроводных изделий 40,0 мм в диаметре рекомендуемый шаг между крепежными изделиями составляет 110,0 см и 95,0 см для холодной и горячей воды соответственно.
3. Трубы большого диаметра (110,0 мм и более) фиксируются крепежами с  расстоянием друг от друга 185,0 см для холодной воды и 160,0 см при транспортировке горячей рабочей среды.

Крепление с помощью клипс

Клипсы для труб ПВХ изготавливаются с применением нейлона. Этот специальный материал  придает креплению такие положительные свойства, как:

• высокий показатель термической устойчивости;
• прочность против механических воздействий;
• простоту в монтаже;
• низкую стоимость.

Крепежный материал в виде клипс выпускается разных типоразмеров под определенный диаметр трубопроводных изделий. Для монтажа магистрали клипсы подбираются таким образом, чтобы их внутренний диаметр равнялся внешнему диаметру трубы.

Крепежные элементы в виде клипс обеспечивают осевое перемещение труб вследствие расширения при нагревании, поэтому чаще всего применяются для систем горячего водоснабжения и отопления.

При необходимости прокладки параллельно нескольких веток трубопровода, используются двойные клипсы.

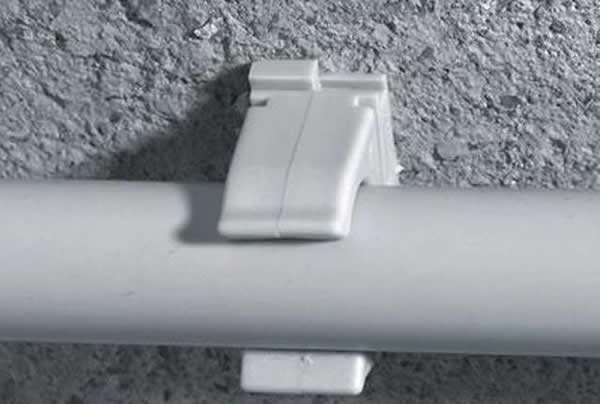

Крепление пластиковой трубы с помощью клипсы

Крепление хомутами

Для обеспечения надежного крепления трубопроводной продукции большого диаметра с большим весом транспортирующейся рабочей среды применяется хомут для ПВХ труб. Конструктивно он представляет собой обычную винтовую стяжку, внутри которой вставлена резиновая прокладка. Она обеспечивает компенсацию возникающих вибраций трубы. Поэтому при возникновении значительных колебаний хомуты надежно удерживают трубу.

Для монтажа хомута к стенам, он комплектуется дюбелем со специальной шпилькой. Изготавливаются как пластиковые хомуты, так и металлические.

Несмотря на то, что такой вид крепежа считается жестким, с помощью прикладываемого усилия затяжки можно обеспечить:

1. Жесткую фиксацию труб. Выполняется при максимальном затягивании крепления. Целесообразно применять такой способ для крепления труб в точке ниже раструба. В этом случае полностью исключается даже минимальное смещение трубы.
2. Плавающее крепление изделий ПВХ. При недостаточном затягивании хомута останется небольшой зазор, который обеспечит свободное смещение трубы, например при перепадах температуры рабочей среды.

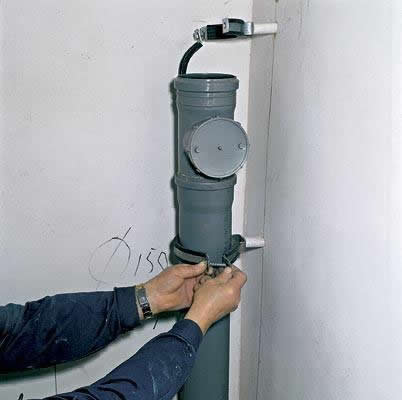

Хомут для крепления трубы

Порядок закрепления труб с помощью хомутов

Используя крепеж для труб ПВХ в виде хомутов, можно оперативно проложить трубопровод. Для этого необходимо выполнить несколько этапов:

1. На первом этапе по всей планируемой трассе прокладки трубопровода необходимо нанести разметку.

Следует помнить, что трубы ПВХ, которые используются для канализации, необходимо прокладывать с небольшим уклоном. При использовании труб для системы водообеспечения в неотапливаемых (дачных) домах для избежания замерзания воды в трубах, их также необходимо монтировать под небольшим уклоном для недопущения скапливания воды.

2. Отметить по трассе все точки установки хомутов с учетом необходимого расстояния между ними.
3. Просверлить отверстия нужного диаметра под дюбель крепления хомута.
4. Используя молоток и отвертку, смонтировать хомуты в отмеченных местах крепления ПВХ трубы.
5. На последнем этапе в хомуты вставить трубы и затянуть крепления до необходимого состояния.

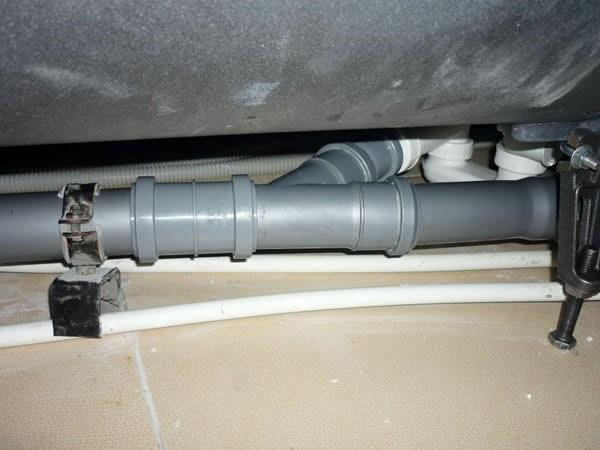

Закрепление ПВХ труб хомутами

Таким образом, используя стандартные держатели можно самостоятельно за короткое время без использования специального инструмента проложить ПВХ трубопровод. При соблюдении всех изложенных в статье рекомендаций, правильно закрепленные трубы длительное время будут безаварийно выполнять свои функции.
