Ручная лебедка своими руками – когда надежда осталась только на свои силы!

Лебедка, сделанная своими руками, всегда будет замечательным подспорьем, как при строительстве, ремонте, так и во множестве других ситуаций, требующих перемещения или подъема грузов на высоту.

Ручная лебедка, сделанная своими руками, – и катапульта Леонардо да Винчи останавливает врагов

Гениальный художник, ученый, изобретатель известен и как автор оригинальных решений при создании оружия. Так, катапульта с лебедкой прославила Леонардо и явилась эффективным средством сдерживания врагов. Лебедка – это машина для перемещения грузов посредством движущегося рабочего органа (каната, цепи). Простейшие из них – ворот, блок – известны с древних времен.

ручная лебедка

В России лебедки применялись с одиннадцатого века при добыче соляных растворов. В четырнадцатом-пятнадцатом веках их использовали при водоотливе, на рудных промыслах, в строительных работах. Они описываются в трудах М. В. Ломоносова. Теоретически можно выстроить лебедку до Луны, были такие фантастические проекты. Нужно лишь правильно сделать расчеты.

Лебедки, их виды и возможности

Если вам случалось поднимать ведро воды из глубокого колодца, вращая ворот, вы уже имеете представление о принципе работы лебедки. Лебедка – это машина для подъема или перемещения грузов. Она состоит из барабана или шкива для грузового каната, механизма привода с промежуточными передачами, тормозного устройства и опорной станины. В зависимости от назначения, эти механизмы разделяются на тяговые (перемещающие грузы по горизонтали) и подъемные.

В наше время трудно представить погрузо-разгрузочные, строительные, ремонтные, складские работы, автосервис без этих простых и надежных устройств, прошедших проверку на протяжении веков и постоянно совершенствующихся. Наряду с механизмами для швартовки судов, подъема якорей, лебедками в составе большого количества машин, успешно функционирует самодельная ручная лебедка – оптимальный вариант при строительстве дачного домика.

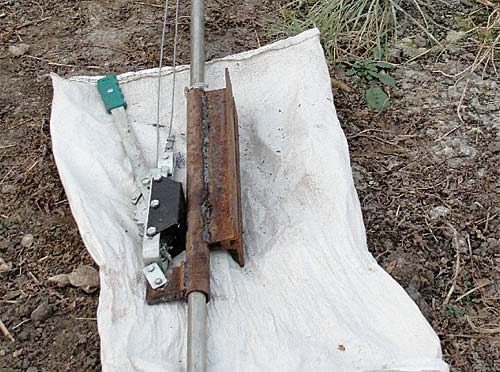

Фото самодельной ручной лебедки

Несколько слов о классификации лебедок. В зависимости от способа установки выделяют

  • стационарные,
  • переносные (помещаемые на временном основании),
  • передвижные (со станинами, имеющими ходовые катки).

По типу передачи тягового усилия различают лебедки с навивными барабанами и лебедки с фрикционными барабанами или шкивами. Использование ручного или машинного привода определяет два основных вида лебедок. Гужевой привод – волы или лошади – остался в далеком прошлом. Поэтому если вы не способны на тяговое усилие, эквивалентное работе пары волов, ваш выбор – это электрическая лебедка, установленная своими руками.

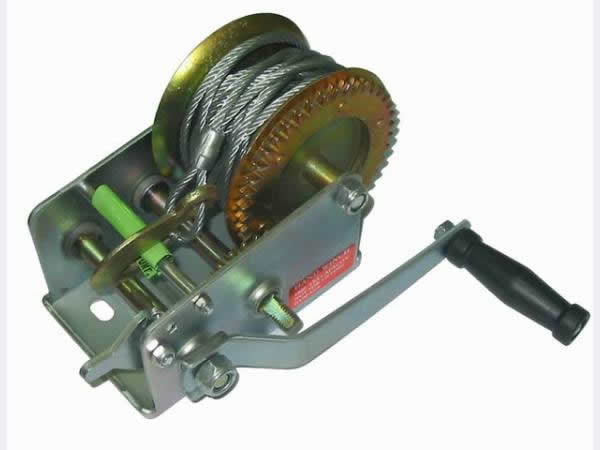

ручная лебедка с барабаном

Ручной привод: рассчитываем только на себя

Ручные лебедки часто используются для различных ремонтных работ, в индивидуальном строительстве, на базах и в магазинах по реализации стройматериалов – в общем, там, где требуется поднимать или перемещать довольно большие тяжести. Лебедка с ручным приводом обязательно должна иметь тормоз и храповый останов либо безопасную рукоятку, которая сочетает функции приводной рукоятки, останова и тормоза. Это является гарантией безаварийного проведения работ.

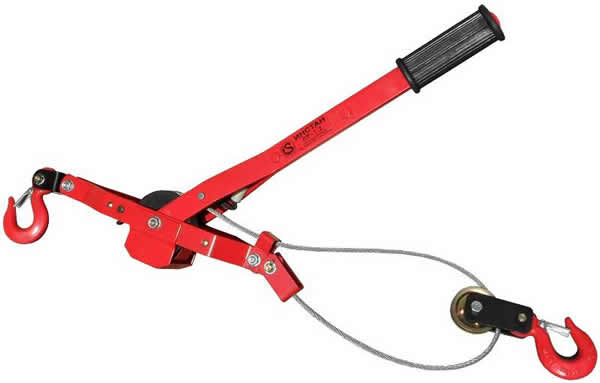

Фото лебедки с ручным приводом

Да, лебедка, несомненно, облегчает труд. Но не стоит забывать, что она требует, в зависимости от выполняемой операции, тех или иных физических усилий, порой весьма значительных. Только соотнеся объем предстоящих работ и их тяжесть, вы принимаете решение самому делать строительную лебедку.

Машинный привод – один барабан, два барабана…

Традиционно лебедки с машинным приводом применяются для обслуживания простых строительных кранов, скреперных, буровых установок, в лифтах. Они могут иметь один, два или три барабана. Возможно, использование различных приводов – электрических, дизельных, пневматических, паровых.

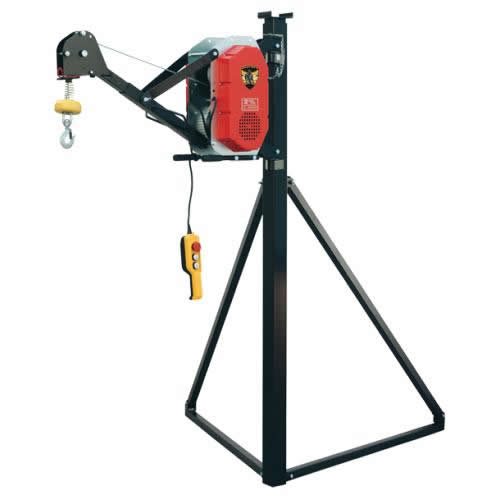

лебедка с машинным приводом

Более часто встречаются реверсивные лебедки, барабан которых связан с валом двигателя зубчатыми колесами редуктора, реже – фрикционные с использованием соответствующей муфты или разъемной фрикционной передачи. Электролебедки снабжены автоматическими тормозными системами.

Самодельная ручная лебедка – панацея застрявшего в лесу автомобилиста

Строительная лебедка своими руками – это заманчивый проект. Изучив вопрос, закупив необходимые детали и узлы, я поспешил на загородный участок, где начали подрастать стены моих будущих хором. Но на подступах к хутору мой "железный конь" безнадежно застрял. Как всегда, попытки вырваться из тисков грязи давали обратный результат. Я знал, что единственный тракторист Костя уехал на свадьбу в другую деревню, а дачники еще не появлялись. Ситуация называется "Помоги себе сам", примерно как барон Мюнхгаузен за волосы себя из болота вытаскивал.

И я таки вытащил свою машину. Потому что у меня получилось сделать ручную лебедку из подручных материалов. У кого фазенда в этих благословенных местах, тот всегда имеет в багажнике набор на случай чрезвычайных ситуаций: лом, который играет роль оси вращения, отрезок трубы, то бишь барабан, ну, а без троса кто же за руль садится? К трубе у меня приварен рычаг. Сила, конечно, нужна, чтобы сдвинуть с места автомобиль. Но все-таки это возможно. Попотел, повращал трубу. Постепенно намотался трос, и выползли мы из грязи. Золотое изобретение – лебедка.

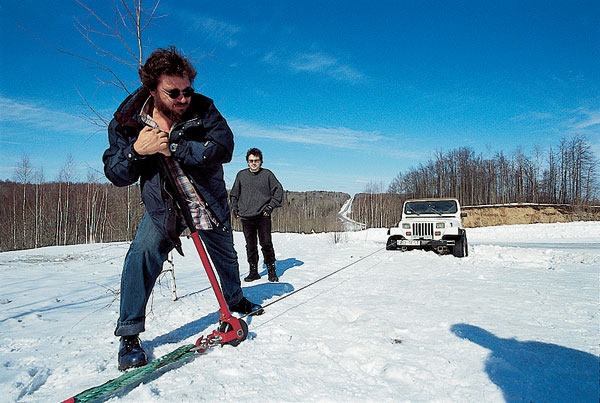

вытаскивание авто с помощью ручной лебедки

Вы спросите, так как же сделать такую лебедку своими руками? Все очень просто.

  1. Сначала следует вкопать лом или длинную прочную палку достаточно глубоко в землю. Это будет наша ось вращения.
  2. Затем сверху на эту ось следует надеть отрезок трубы. Удобнее использовать трубу с каким-нибудь углублением или приваренными "ушками", за которые можно зацепить трос. (Для того чтобы отрезать нужный кусок трубы, вы можете воспользоваться электрическим труборезом или даже ножовкой по металлу.)
  3. Цепляем один конец прочного троса (стропы) на отрезке трубы, а другой конец – к нашему грузу (в данном случае это застрявший автомобиль).
  4. С помощью рычага начинаем наматывать трос на нашу трубу. Здесь важно учитывать два момента: чем длиннее рычаг, тем меньше своих сил придется прикладывать для достижения результата, но при этом работать с очень длинным рычагом обычно неудобно. Оптимальной длиной будет сантиметров 70–90.

Осталось разобраться, каким образом будет закреплен рычаг. Существует несколько вариантов: можно заранее приварить рычаг к трубе, что не всегда удобно; либо же сделать петлю из троса и рычаг вставить в эту петлю.

Фото самодельной лебедки

Работаем без травматизма, или не стой под грузом

При эксплуатации грузоподъемных механизмов архиважное значение имеют правила безопасности. Ни один человек не должен находиться в зоне действия лебедки. Если это по каким-либо причинам трудно обеспечить, надо выставить наблюдающего, который не допустит возникновения ситуаций, грозящих бедой. Тому, кто управляет механизмом, должно быть хорошо видно, как перемещается груз. Профессионалы знают, сколь важно надежно закрепить лебедку и проверить правильность направления намотки каната на барабан. В идеале запас прочности лебедки должен быть шестикратным.

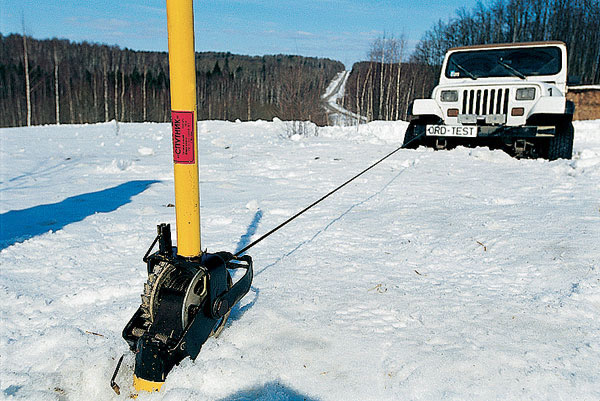

Фото надежной лебедки

Если вы используете лебедку, чтобы вытащить автомобиль, убедитесь, что трос вы взяли достаточно прочный и без повреждений. А для страховки будет нелишним накинуть на трос какое-нибудь старое покрывало или куртку, которую не жалко запачкать. В случае обрыва троса, это частично погасит силу, с которой "выстрелят" его куски, что может спасти вас от травмы.

Электрическая лебедка своими руками: уверены, что осилите?

Несомненно: тот, кто может, давно уже сделал. Разобрался с подшипниками, зубчатыми передачами, ползающими и неподвижными гайками и т.п. Такие люди, прежде всего, конкретно формулируют цель, начинают с точных расчетов, схем, эскизов. И дело в их руках спорится. Но не у всякого такое призвание. Если вы не относитесь к числу тех, кто уверен в своих силах, но хотели бы сделать электрическую лебедку своими руками, воспользуйтесь услугами  квалифицированного консультанта.

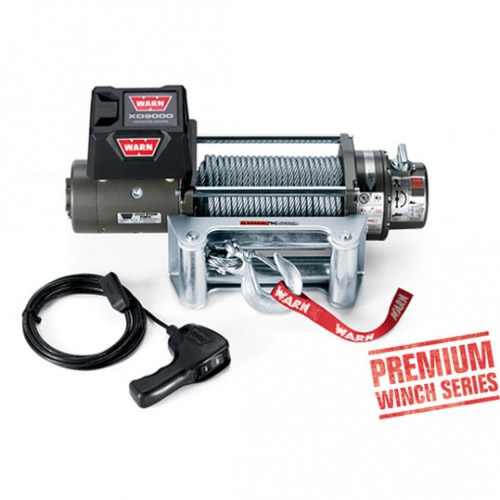

электрическая лебедка

И помните, что вам стоит учитывать и то, что, не имея под рукой подходящих деталей, за самодельную электролебедку придется выложить приличную сумму. И сумма будет сравнима с затратами на покупку неплохого б/у варианта. Тогда, возможно, лучший путь для вас – удачно выбрать надежную машину из имеющихся в продаже под планируемую работу, правильно установить этот механизм, проштудировать руководство по эксплуатации. Выбор за вами!
