Поверочная линейка – измерения без изъяна!

Линейка поверочная – это инструмент, целью которого является проверка совершенства плоских поверхностей с использованием метода "световой щели", то есть на просвет, который можно определить непосредственно своим взглядом. Весьма необычный способ, правда? Давайте узнаем об этом подробнее.

Линейка и поверка: что к чему?

Если говорить о линейке в общем, то это инструмент, с помощью которого есть возможность проводить прямые линии на ровной плоскости. Она используется для того, чтобы производить пространственные измерения, построения и вычисления. Выглядит измерительный инструмент, как шкала с делением, цена которой уже будет зависеть от предназначения приспособления. Иногда для удобства на некоторые типы могут наноситься полезные справочные данные. Материалом для изготовления служат, как правило, дерево или металл.

измерительная линейка

Линейка поверочная, в отличие от обычной, имеет большую функциональность, ведь она предназначена для того, чтобы проверять, насколько прямолинейны поверхности деталей в станках, машинах и прочих видах заводского технологического оборудования. Поверочной линейкой можно сделать замеры не только непосредственным прямым прикладыванием, но и в тех случаях, когда используется сравнение с образцом просвета наряду с сочетанием метода, позволяющего определить такие отклонения при помощи специальных плиток и линеек, а также в комплекте щупа и плиток вместе с рычажным индикатором.

Линейка с поверкой может иметь несколько реализаций, среди ее видов стоит упомянуть следующие: лекальные, мостики и клинья.

Лекальные линейки имеют двусторонний скос, хотя в работе также применяются для проверок трех- и даже четырехгранные модели. Поверочные инструменты, имеющие несколько странноватое название – "мостики", объясняют его своей конструкцией и похожестью на небольшой мост – у них широкая рабочая поверхность типа ШД и ШП, обычно имеющая прямоугольное или двутавровое сечение. Ну, а клинья расположены под углами тремя гранями. Размер таких линеек обычно начинается с 8 см и заканчивается четырьмя метрами. Инструмент изготавливается из специальной стали, применяющейся для особо прочных изделий, а также чугуна с высокой прочностью.

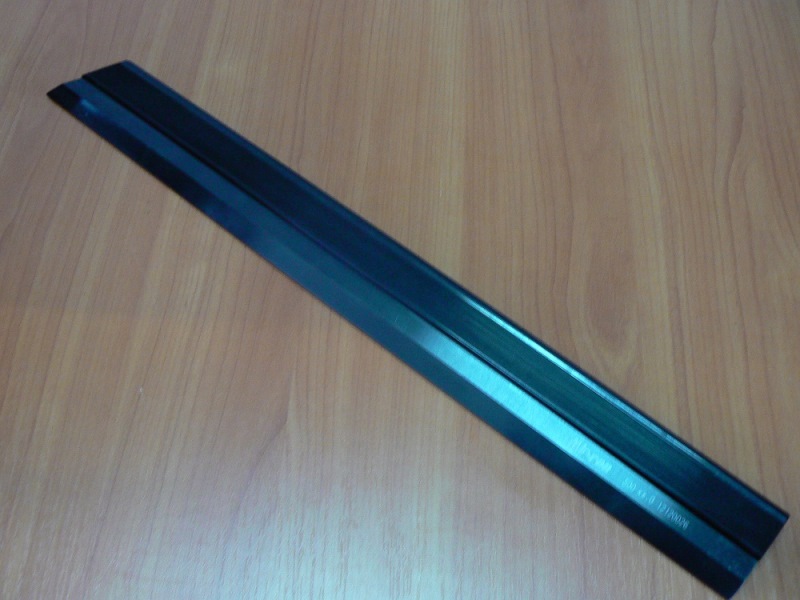

Фото лекальной линейки

Отдельно выделяют еще один вид – фрезерованная линейка для поверок, она является довольно жестким и в то же время высокоточным инструментом, который можно использовать в любых видах работ. Незаменима во время произведения разметки форматных и листовых материалов, особенно в случаях, если возникает необходимость получения повышенной точности при разметке на порядочной длине. Структура ее является фрезерованной, толщиной около 6 мм. Толщина одного из ребер линейки равняется 6,3 мм, а само ребро имеет V-образную выемку.

Металлическая и каменная линейка с поверкой – в чем особенности?

По материалу можно разделить поверочные линейки на стальные, чугунные, твердокаменные. Стальные модели еще делятся на такие типы: ЛД, ЛТ, ЛЧ, ШП, ШД. Рассмотрим вкратце каждый из указанных видов, в зависимости от их формы и рабочих граней.

  • ЛД – лекальные инструменты для поверки, имеют двусторонний скос.
  • ЛТ – тот же тип, но уже с тремя гранями.
  • ЛЧ – тип аналогичен предыдущему, имеет уже четыре грани.
  • ШП – линейки, имеющие прямоугольное сечение и широкую рабочую поверхность.
  • И последний тип в этом ряду – ШД. У него двутавровое сечение и аналогичная широкая поверхность, используемая в работе при проверке плоскостей.

К инструментам, производимым из чугуна, относится всего два типа – ШМ (поверхность по типу "мостик") и УТ – угловые с тремя гранями. К твердокаменным инструментам можно отнести следующие подвиды: ШП-ТК (линейки, у которых прямоугольное сечение), ШМ-ТК (снова "мостики" и выполненная широкой рабочая поверхность), УТ-ТК (угловые с тремя гранями). Все упомянутые лекальные линейки выпускают двух классов точности – 0 и 1. Они применяются для произведения контроля прямой линии методом, именуемым "на просвет".

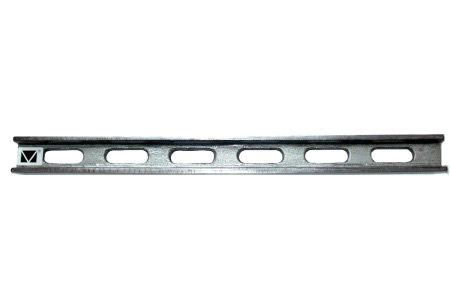

поверочная линейка из чугуна

Инструменты типов ШП и ШМ уже идут тремя классами точности (0, 1, 2), благодаря чему возможен контроль прямолинейности и плоскостности (проверка поверхности на краску). Инструменты типов ШМ и УТ, как правило, производятся или с механической обработкой поверхности, которая будет участвовать в работе, или же она выполняется шаброванной. Классы точности – 0, 1, 2, а в конструкции пара пересекающихся поверхностей может образовывать угол в 45, 55, 60 градусов. Используются для того, чтобы одновременно контролировать плоскостность поверхностей, пересекающихся друг с другом, методом "на краску".

Линейки поверочные из пород твердого камня делаются из габбро-диабаза или достаточно твердых пород гранита, обладающего высоким пределом прочности на сжатие. По сравнению с этой разновидностью инструмента линейка металлическая с поверкой (чугунная или стальная) уступает по нескольким важным параметрам. Например, изделия из твердых камней никоим образом не подвержены ржавчине, не поддаются температурным деформациям. К минусам можно отнести то, что такие инструменты имеют гораздо более высокую цену, также их гораздо сложнее ремонтировать.

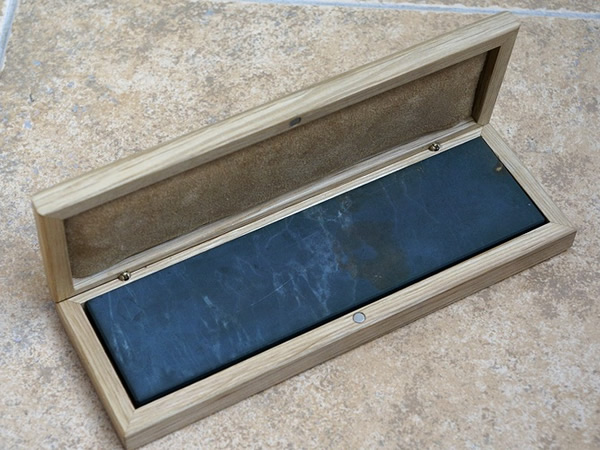

Фото поверочной линейки из камня

Как используется поверочная линейка?

Для большинства людей зачастую возникает вопрос, какая именно поверхность у линейки рабочая? У инструмента типа ШП рабочими являются узкие стороны, в то время как широкие не имеют практически никакой точности. Они используются для того, чтобы производить контроль плоскости с помощью концевых мер и щупов. Суть инструмента сводится к одному – произведение контроля отклонений от прямой линии и проверка того, насколько плоской является поверхность изделий и стройматериалов (на наличие выступов/впадин, прогибов и прочего). Виды этих инструментов и предъявление к ним соответствующих требований устанавливаются при помощи стандартов качества (в частности, ГОСТ 8026-92).

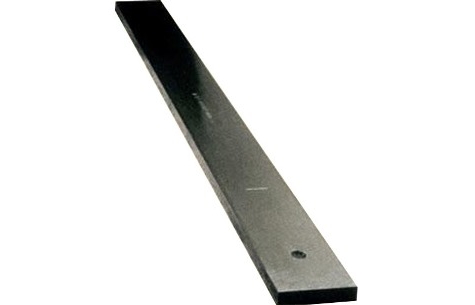

Фото поверочной линейки ШП

Чтобы не гадать, нужно всегда иметь в виду наиболее распространенный принцип работы. Зачастую у поверочных линеек какое-то одно ребро имеет небольшой скос, представляющий собой подобный лезвию край. Благодаря такой конструкции, при прикладывании на просвет можно легко и очень точно определить, есть ли отклонение от поверхности, и если есть, то насколько оно велико. При этом способе требуется приложить ребра линейки к поверхности, в то же время не получится поставить туда линейку полностью.

Широкая грань этого типа линеек, по сути, является двумя параллельно расположенными лезвиями, на которые ставится приспособление, что позволит полностью сосредоточиться на точном определении контроля плоскостей. Такой линейкой, несомненно, будет удобно проверить, насколько плоской является подошва рубанка, плоскости разных столов под станки, в частности под фуговальные, просто плоскости разных строительных изделий и инструментов. И это далеко не самый полный случай применения этого инструмента.

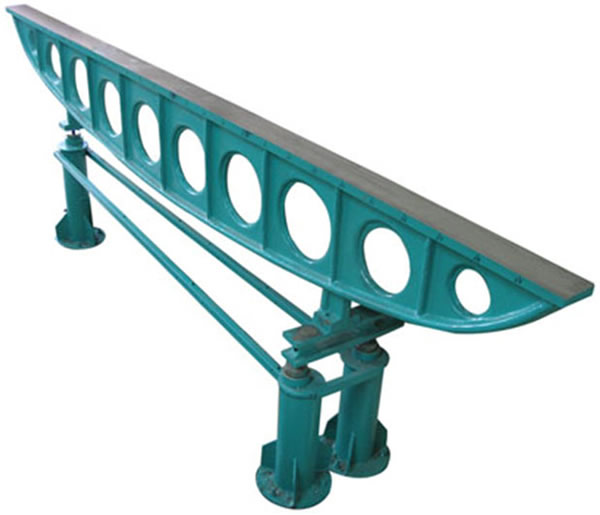

линейка поверочная

Как же правильно пользоваться инструментом? Линейку размещают рабочей гранью (или гранями) на две поверхности. Сам же контроль производится при помощи щупов или измерительных головок на предмет прогиба линейки. Если же идет контроль с методом "на краску", то рабочую поверхность покрывают слоем специальной тонкослойной краски (обычно типографской). После чего линейка устанавливается крашеной стороной на проверяемую поверхность и слегка перемещается. Далее на участке 2,5х2,5 см определяется количество пятен и по ним выносится решение о качестве поверхности.
