Масса чугунной трубы и другие технические характеристикиНесмотря на то, что масса чугунной трубы сравнительно высока, а производство труб из высококачественной стали и металлополимеров быстро развивается, чугун по-прежнему представляет большой интерес для сооружения коммуникаций в современных условиях. Методы изготовления труб из чугуна
Хранение чугунных труб на производстве При изготовлении чугунных труб применяют различные методы, среди которых:
Характеристики чугунных трубСрок службыТрубы из чугуна отличаются очень длительным сроком эксплуатации. Большинство производителей заявляет о периоде в 80 лет. Однако есть данные, свидетельствующие о том, канализационные трубы из этого материала могут использоваться даже до 100 лет! Конечно, оставлять их в системе на такой срок можно при условии выполнения профилактического ремонта чугунных труб. Несомненно, срок службы чугунных труб обеспечивает им первое место по долговечности среди труб, изготовленных из других материалов. Кроме того, канализация, выполненная из чугунных труб, отличается наименьшей аварийностью. Такие высокие эксплуатационные качества, объясняются следующими факторами:
Срок эксплуатации чугунных труб повышается при использовании защитного слоя из забеленного чугуна или нефтяного битума. Размер чугунных труб
Покрытия способны продлить срок службы труб Диаметры чугунных труб, которые выпускаются на современном производстве, имеют значения, начиная от 50 и заканчивая 1200 мм. Наименьшая толщина стенок таких изделий – 10 мм. Диаметру трубы соответствует ее длина. Длина готовой трубы может составлять 2-7 м. В зависимости от использованного метода производства трубы из чугуна подразделяются на виды и классы. По способу соединения выпускают чугунные трубы 2 видов:
Размеры чугунных труб различают, используя значение номинального диаметра, равного внутреннему диаметру трубы. Так, чугунная труба DN 100 имеет:
Внутренний (Dy) и наружный (Dнар) диаметры трубы Производится большое количество чугунных труб, имеющих номинальные диаметры от 50 до 400 мм и отличающихся высокой прочностью. Они имеют гладкие края и, как правило, 3-метровую длину. Разъемные трубы выпускают различной длины, начиная от 0,15 до 3,00 м. Специалисты советуют использовать трубы, которые соответствуют французскому стандарту NF. В используемой при этом маркировке первая часть записи указывает на марку, вторая – на соответствие стандарту и уточнение типа чугуна, а последняя – на номинальный диаметр и область использования. Вес трубЧугунные трубы, которые используются для сооружения системы внутренней канализации в зданиях, должны соответствовать ГОСТу 6942-98. Используемые для их сопряжения фасонные части также должны строго соответствовать характеристикам, указанным в этом ГОСТе. Соотношение номинального диаметра трубы и ее веса при длине в 2 м по ГОСТ «Чугунные трубы» следующие:
Чтобы определить вес 1 м чугунной трубы, учитывают толщину стенки, а также ее внешний и внутренний объем. Некоторые примеры таких соотношений позволяют наглядно представить существующее разнообразие чугунных труб:
Вес самой трубы и вес деталей, которые используются для соединений при монтаже коммуникаций – все это необходимо учитывать для определения реального веса 1 м трубы. В связи с показателем давления, на которое они рассчитаны, различают трубы с раструбным соединением 3 классов – А, Б, ЛА. При этом степень давления, которое труба может выдержать, прежде всего, зависит от показателя толщины ее стенки.

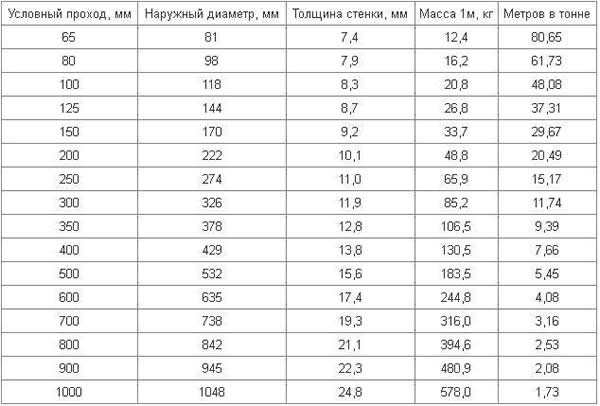

Класс А, труба чугунная: вес и другие параметры

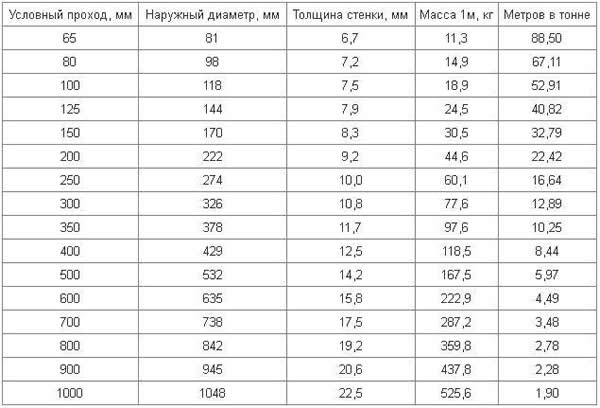

Параметры труб класса Б

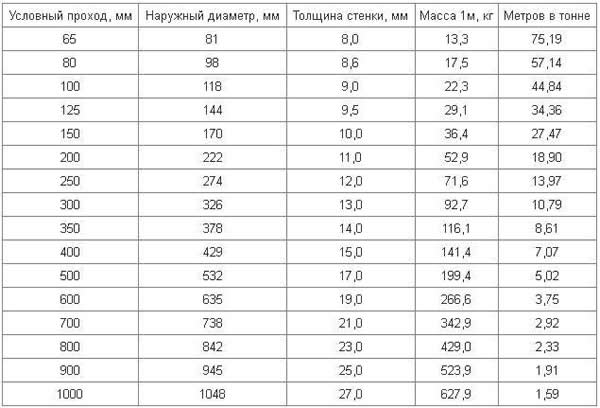

Параметры труб класса ЛА Важно учесть, что, если наружный диаметр одинаковый — 81 мм, но различна толщина стенки чугунной трубы, например, 7,4 мм у одной и 8 мм у другой, то вес 1 м таких труб не будет равным. Нет необходимости приобретать трубы с большей толщиной стенки, если предполагаемое давление на трубу не будет сильным. Кроме того, так можно избежать излишних затрат на транспортировку. При проведении расчета, позволяющего определить, сколько весит чугунная труба, необходимо помнить, что предполагаемый вес 1 м трубы может значительно отличаться от ее фактического веса. Реальный вес может меняться в зависимости от различных факторов, например, от уровня влажности в атмосфере – дождь способствует увеличению фактического веса любой чугунной трубы до 5%. Наша статья, а также таблицы из ГОСТ помогут определить лишь примерный вес. |
||||||||||||||
