Как выполнить монтаж канализационных труб

Приступая к ремонту в доме или квартире, в первую очередь стоит задуматься об инженерных сетях. Монтаж канализационных труб производится до сборки водопроводной системы, ведь наличие отвода стоков – необходимое условие для организации водоснабжения.

Замена чугунных труб канализации на пластмассовые

Расчет канализационного трубопровода

Выбор материала труб канализации

Из всех возможных видов канализационных труб для ремонта своими руками, выбирают трубы из полимеров.

Преимущества труб пластмассовых:

• Устойчивость к коррозии.
• Химическая стойкость.
• Простота сборки.
• Малый вес.
• Гладкая поверхность стенки (внутренней).
• Стойкость к низким и повышенным температурам.
• Простота ремонта.
• Долговечность.

В сравнении с трубами из металла, изделия из пластмассы являются более хрупкими, поэтому при работе и складировании необходимо соблюдать осторожность. Этот недостаток компенсируется легким весом и удобством монтажа.

Выбор диаметра трубы канализационной

Минимально допустимые диаметры:

• Биде, умывальник, мойка – 40 мм.
• Душевая кабинка, ванна – 50 мм.
• В случае включения нескольких сантехприборов в одну трубу – 85 мм.
• Стояк (основной) дома или квартиры – 100 мм.

Универсальности системы можно добиться, используя для подключения всех сантехприборов, кроме унитаза,  трубу 50 мм диаметром, а основной стояк выполнить из трубы 110 мм диаметром, к такой же трубе канализационной 110 мм подключить унитаз.

Расчет количества элементов системы

Чтобы рассчитать трубопровод и провести монтаж труб канализации, необходимо составить схему будущей системы. Достаточно просто взять лист бумаги и разместить на нем все сантехнические приборы, которые необходимо подключить.

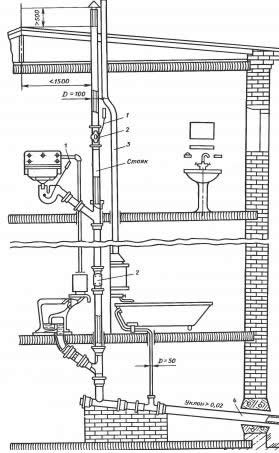

Примерная схема внутридомового трубопровода

Необходимо учитывать, что не рекомендуется пользоваться отводами с углом 90^о. В этом случае лучше использовать два отвода по 45^о, что значительно снижает вероятность затора в трубе.

Большой ассортимент фитингов – углы, крестовины, тройники, муфты — позволит выбрать необходимый элемент нужной конфигурации и требуемого диаметра. Если вы планируете установить еще один сантехприбор в будущем, то определите место установки и внесите его в схему. При монтаже системы этот отвод закроется заглушкой до того времени, как в нем возникнет необходимость.

Выбрав все необходимые трубы и фасонные части по схеме будущего трубопровода, можно переходить к следующему этапу ремонта.

Разборка старой системы канализации

Демонтаж канализационных труб начинают с подготовки помещения. Необходимо освободить рабочее место от всех ненужных вещей, чтобы получить полный доступ к стояку и трубам канализации. Также нужно подготовить инструмент для работы: ножовку по металлу, болгарку, набор отверток, молоток, перфоратор, зубило, надфиль.

Этапы демонтажа

1. Если вы производите ремонт в многоэтажном доме, то нужно договориться с соседями по канализационному стояку, что в такое-то время они не будут пользоваться канализацией.  Иначе все стоки окажутся у вас на рабочем месте.
2. Отключить воду.
3. Отсоединить шланг подачи воды на сливной бачок.
4. Снять унитаз, предварительно открутив болты крепления к полу.
5. Разобрать и демонтировать старые трубы.

Разборка чугунных труб

Поскольку старая система канализационная выполнена из чугунных труб и фитингов с раструбами, демонтаж не составит особого труда. Трубы нужно вытащить из раструбов, применяя подсобные инструменты – зубило и отвертку. Если место стыка не поддается разборке, то стоит применить болгарку или ножовку по металлу. Сделав разрезы в необходимых местах и осторожно ударив молотком, можно удалить часть системы.

Особое внимание следует уделить работе в месте соединения с основным стояком. Здесь нельзя использовать молоток, так как можно нарушить целостность всей общедомовой системы канализации.

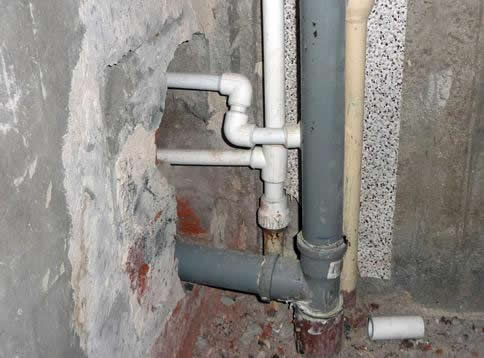

Тройник, соединенный со стояком, аккуратно очищается от остатков старого уплотнителя. Если при разборке не удалось вытащить трубу полностью из места стыковки со стояком, то используя болгарку с маленьким кругом (диаметр круга отрезного должен позволить войти вовнутрь тройника), разрезать остаток трубы на части и вытащить их с помощью зубила. По необходимости можно применять перфоратор со сверлом по металлу.

Монтаж системы канализационной

Вначале делается разметка осей трубопроводов. Потом монтируются крепления, собираются узлы из фасонных частей, патрубков и труб. Проверяется правильность в горизонтальном и вертикальном расположениях. Осуществляется крепеж.

Порезка трубы «в размер» производится непосредственно перед установкой, чтобы была возможность «примерки».

Резка на части заданной длины, производя монтаж труб водопровода и канализации, делается обычной ножовкой по металлу. Торец зачищается надфилем, снимается фаска под углом 15^о.

Недопустимо располагать раструбные соединения между перекрытиями, менять угол наклона от расчетного на горизонтальных участках.

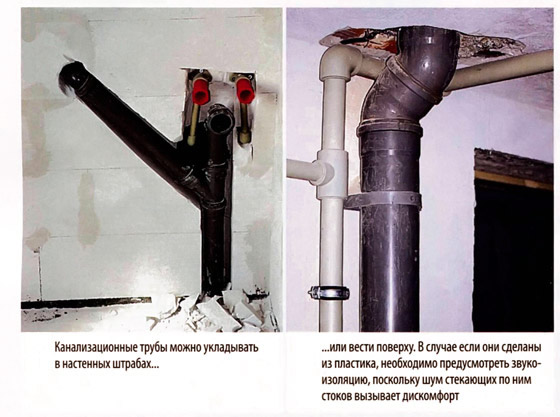

Способы укладки труб канализации

Установка новой системы начинается с герметизации раструба первого элемента на тройнике стояка, учитывая угол наклона трубопровода. Фиксация производится с помощью крепежных хомутов к стене или к полу.

Соединяемые части должны быть чистыми и без видимых повреждений и деформаций по диаметру. Отбраковка должна производиться еще на этапе приобретения.

Монтаж пластиковых труб канализации проводят так, чтобы гладкий конец входил в раструб не до упора. Следует учитывать температурные колебания и как следствие – изменение длины трубы. Компенсационный зазор 10 мм обеспечит системе герметичность при перепадах температуры. При длине трубы 3-10 м применяют компенсационные муфты.

Надежность стыковке придаст силиконовый герметик.  Герметиком смазывается наружная часть трубы (нельзя использовать смазку внутри).

При монтаже важно соблюдать требования по уклону канализационных труб.

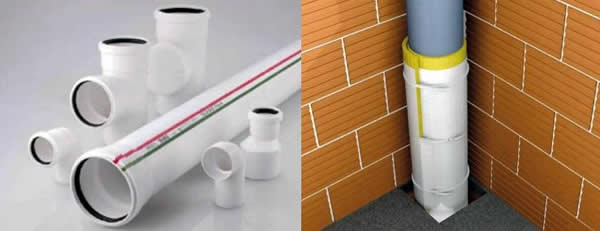

Применение труб звукопоглощающих (продольные полосы зеленого и красного цвета), позволит уменьшить трудоемкость монтажа системы канализации. Но следует учитывать дороговизну таких изделий.

Борьба с шумом: звукопоглощающие трубы и звукоизоляция канализационной трубы

Поэтому для снижения звука от стоков канализации трубу можно изолировать. В звукоизоляции нуждаются стояки, расположенные близко к спальням, кухне или гостиной. Если же стояк проходит в удаленном от постоянного пребывания людей месте, то необходимость защиты от звуковых колебаний отпадает.

Собранную систему необходимо проверить на герметичность. Заранее набрав воды в ведра, нужно резко вылить ее в тестируемый прибор: умывальник, раковина, ванна. Место протечки следует разобрать и герметизировать заново.

Инструкция по сборке трубопроводов канализации (в текстовом или в видео форматах), позволит избежать при дальнейшей эксплуатации системы  прочисток, шума движения стоков, ремонта деформированных элементов и других неприятных моментов.
