Монтаж металлопластиковых труб своими рукамиОдним из самых современных способов проведения в здания горячей и холодной воды является монтаж металлопластиковых труб. Распространенность установки таких трубопроводов обусловлена их надежностью и превосходными эксплуатационными характеристиками. Технология монтажа может быть освоена только после изучения подробных пошаговых инструкций. Именно такие инструкции представлены в данной статье.

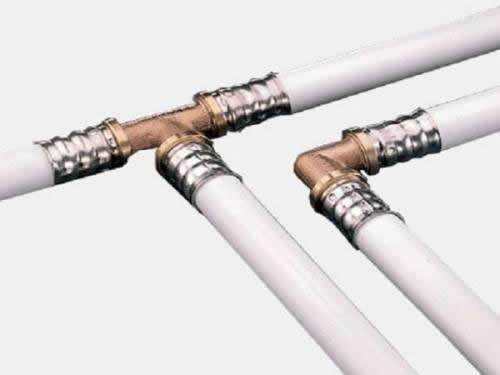

Правильно выполненное соединение металлопластикового трубопровода Виды соединительных фитинговСостоящие из металлических и полимерных материалов, трубы выпускаются пятислойными. Первый, внутренний слой представляет собой сшитый или молекулярно уплотненный полиэтилен, на который наносится клеящее вещество, плотно соединяющее его со следующим, алюминиевым слоем. Алюминий покрывает полимер, закрепление составных элементов происходит опять же клеем. С целью соединения и закрепления составных частей трубопровода осуществляется монтаж фитингов, которые бывают:
Теперь остановимся на особенностях соединения трубопроводов при помощи каждого вида фитингов более подробно.

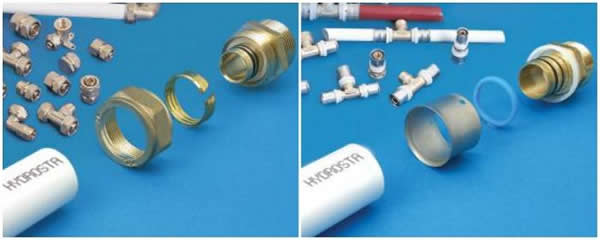

Схематическое изображение двух видов соединений (компрессионное и пресс-фитинг) Инструкции по монтажуМонтаж трубопроводов с использованием компрессионных фитинговФитинги компрессионного типа выпускаются из латуни и состоят из штуцера, разрезного кольца и накидной гайки. Для их установки на трубы потребуется только гаечный ключ. Закручивание гайки ключом приводит к сжиманию О-образного разрезного кольца на трубе, что, в свою очередь, формирует плотное соединение внутренней поверхности трубы и штуцера.

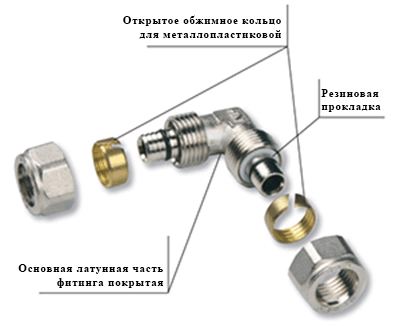

Устройство компрессионного фитинга При сборке трубопроводов обжимными винтовыми фитингами не требуется какой-либо специальный монтажный инструмент, что, несомненно, является преимуществом. К тому же в случае, если требуется осуществить демонтаж металлопластиковых труб, любое соединение может быть разобрано, а фитинги использованы повторно. Хотя специалисты не рекомендуют при ремонте разъединять соединительные узлы, лучше обрезать вышедшую из строя часть трубопровода и заменить на новую. Соединение выполнить фитингами. Если монтаж труб производится с использованием крепежа, бывшего в употреблении, нужно обязательно заменить на нем уплотнительные резиновые прокладки. В большинстве российских строительных магазинов продаются разнообразные компрессионные фитинги всевозможных мировых производителей. Конструкция у них, фактически, одинаковая, различие состоит лишь в том, что выпускаются они разъемными, либо неразъемными. Но при покупке труб и фитингов разных фирм внимание нужно обратить на другое: совместимы ли они. Толщина стенок трубы и наружный диаметр изделия одного производителя может отличаться от параметров продукции другого, даже если рассчитаны трубы на идентичное номинальное давление.

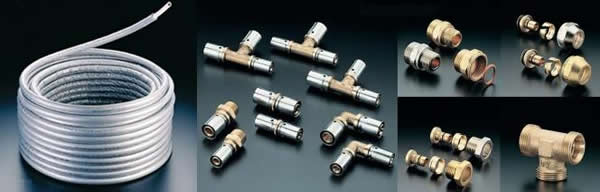

И трубы, и фитинги лучше приобретать от одного производителя Приобретая металлопластиковые трубы и подходящие к ним фитинги, остановитесь на продукции одного изготовителя – так Вы исключите возможную несовместимость изделий. Если Вы собираетесь произвести монтаж металлопластиковых труб своими руками, придерживайтесь такого порядка:

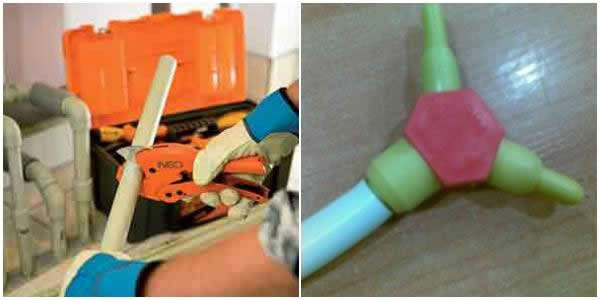

Осуществляем резку трубы и придаем срезу круглую форму
Надеваем гайку и разрезное кольцо
Надеваем трубу на штуцер и закручиваем гайку Не используйте ключи с дополнительными рычагами и не прикладывайте лишних усилий – гайка не должна быть перетянута. Установка трубопроводов с применением пресс-фитинговСегодня все популярнее при сооружении трубопроводов становится использование пресс-фитингов. Дело в том, что в сравнении с компрессионными, они обладают такими приоритетными качествами:

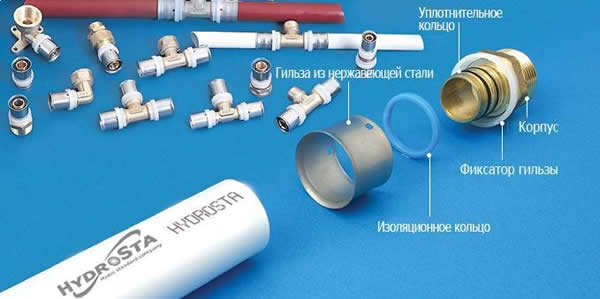

Устройство пресс-фитинга Но самое важное – перечисленные преимущества данных фасонных изделий в итоге значительно сокращают расходы на прокладку трубопровода. Однако для установки пресс-фитингов на трубы потребуется специфический инструмент для монтажа металлопластиковых труб – пресс-машина. Пресс для монтажа бывает ручным или гидравлическим с микропроцессором. Технология монтажа трубопровода из металлопластиковых труб с помощью пресс-фитингов такова:
Откалибровать трубу
Вставить фитинг

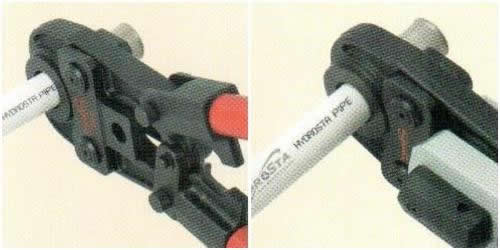

Соединение при помощи пресса: ручного (слева) и электрического (справа) Если вы используете металлопластиковые трубы для водопровода – монтаж стоит осуществлять согласно представленным рекомендациям, тогда вы сможете избежать множества ошибок, присущих новичкам. |
||||||||||||||
