Монтаж труб отопления

Осуществляя монтаж труб отопления своими руками в собственном доме, хозяева стараются сделать условия проживания для своей семьи максимально комфортными в любое время года. Обеспечение качественного монтажа данной системы – задача сложная, требующая аккуратности и внимания.

В нашей статье мы рассмотрим основные этапы и особенности устройства трубопровода отопления, представим подробные инструкции по его монтажу.

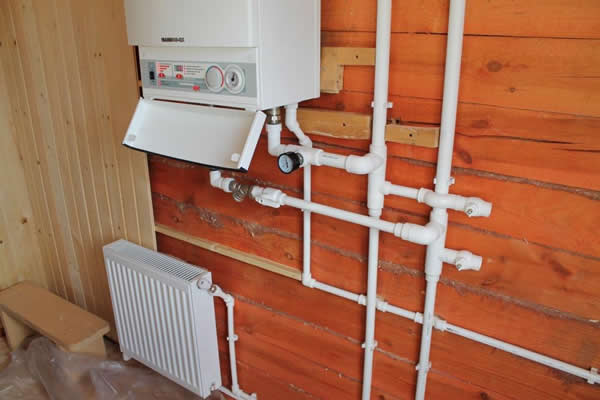

Пластиковые трубы для отопления: монтаж начинают от котла и заканчивают соединением с радиаторами

Этапы монтажа отопительной системы

Устройство системы отопления необходимо проводить в строгом соответствии с Санитарными Нормами и Правилами (СНиП 41-01-2003). Этот документ предусматривает три этапа монтажа:

1. Создание проекта отопительной системы. На этом этапе происходит:

• подбор материалов и оборудования;
• расчёт диаметров труб.

2. Подготовка помещений к монтажу оборудования.
3. Непосредственно монтаж труб системы отопления.

Работы по монтажу должны проводиться так, чтобы обеспечить тепловую и гидравлическую устойчивость отопительной системы, гарантировать её эксплуатацию без аварий на протяжении не менее 25 лет.

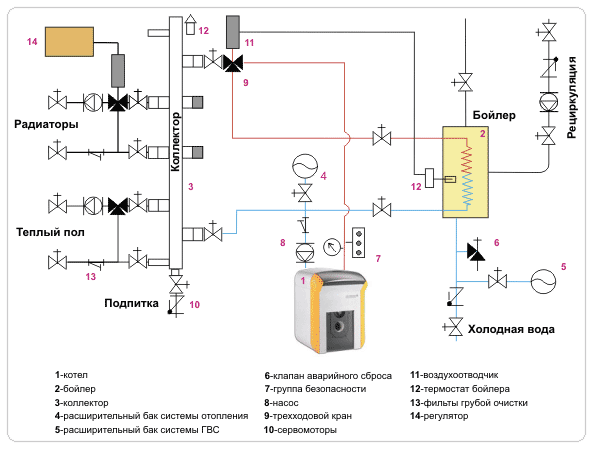

Типовой проект системы отопления

Трубы для систем отопления

Какие выбрать трубы для создания отопительной системы, в каждом конкретном случае решается в зависимости от общего размера требующих отопления помещений, от пожеланий и финансовых возможностей заказчика.

Общая цена (смета) системы отопления, установленной в доме, напрямую зависит от материала труб, предполагаемых для использования:

• Медь. Долговечный материал – медные трубы могут прослужить до 50 лет. Имеет довольно хорошие технические характеристики, но обладает достаточно высокой стоимостью.
• Сшитый полиэтилен. Материал, который используется не только для монтажа традиционной системы водяного отопления, но и для устройства теплых полов.
• Полипропилен. Наиболее популярный и доступный по цене материал с отличными характеристиками, используемый для отопления коттеджей и домов в большинстве случаев.

Остальные виды труб применительно к системе отопления на сегодняшний день считаются менее актуальными.

Потребуется также рассчитать диаметр труб отопления, подходящий для конкретного случая. Как это сделать, можно узнать в тематической статье.

Разводка отопительной системы

Немаловажными составляющими монтажа системы отопления также являются разводка труб отопления (одно- или многоуровневая) и предполагаемое число радиаторов.

Существуют следующие возможные варианты разводки труб отопления:

• Разводка однотрубная. Подходит для небольших (до 150 м²) помещений. При данном виде разводки от стояка идёт всего одна труба – сначала к первому радиатору, от него – к следующему и т. д. Вследствие этого температура каждой последующей батареи будет ниже, чем предыдущей. По этой причине часто возникает необходимость в увеличении количества секций в дальних от начала радиаторах для обеспечения достаточного прогрева комнаты.
• Разводка тройниковая. Этот тип разводки позволяет подключить к единому стояку сразу несколько батарей отопления.

Варианты двухтрубного и однотрубного подключения труб к радиаторам

• Разводка коллекторная. К отопительному стояку при этом присоединяются прямая и обратная трубы, устанавливаются коллекторы, к коллекторам присоединяются радиаторы – каждый из них отдельной трубой.

Старайтесь расположить коллекторы таким образом, чтобы длина труб от них до батарей была одинакова.

Сварка  полипропиленовых труб отопительной системы

Наиболее используемыми для создания систем водяного отопления в домах в последнее время стали пластиковые (полипропиленовые) трубы.

Доверить монтаж отопления пластиковыми трубами можно специалистам, у которых есть всё необходимое оборудование для проведения сварочных работ. Но процесс сварки полипропиленовых труб не очень сложен и вполне доступен каждому для выполнения своими руками. Главное – соблюдение пошаговых рекомендаций.

Весь процесс сварки заключается в нагревании трубы и соединительной муфты с последующим аккуратным соединением деталей. При этом происходит крепкое сцепление вследствие смешивания разогретого полипропилена двух соединяемых элементов и образования в итоге монолитной конструкции на стыке. Характеристики шва при этом практически не отличаются от свойств исходных деталей.

Начальный этап

На начальном этапе производится подготовка соединяемых деталей к пайке. При этом необходимо:

1. Нарезать трубы на части необходимой длины.
2. Снять фаску с внешней стороны трубы.
3. Удалить грязь с соединяемых деталей, обезжирить их.

Параметры фаски регламентируется как российскими, так и зарубежными стандартами:

• согласно немецкому стандарту: наклон фаски – 15 градусов, глубина – 2–3 мм;
• по российскому стандарту: наклон фаски – 45 градусов, глубина – 1/3 толщины трубы.

Чтобы сделать фаску, можно использовать любые инструменты, которые позволят снять необходимый слой материала достаточно ровно.

Кроме того, потребуется найти (приобрести) и подготовить аппарат для пайки пластиковых труб:

1. Установить аппарат на устойчивую специальную подставку.
2. На регуляторе температуры выставить значение, равное 260 °C. Эта температура обеспечит равномерное и безопасное расплавление полипропилена и не испортит тефлоновые насадки агрегата.

Фаска на полипропиленовой трубе под сварку

Технология пайки полипропиленовых труб отопления

Инструкция по выполнению сварки полипропиленовых труб предполагает следующую последовательность действий:

1. Дождаться нагрева паяльника до определённой температуры (обычно 260 градусов).
2. Одновременно насадить фитинг на дорн (специальная насадка на паяльнике) и вставить трубу в гильзу.
3. Выдержать время нагрева, оговорённое инструкцией к аппарату. Оно зависит от толщины стенок трубы и её диаметра.
4. Одновременно снять детали с насадок и соединить их.
5. Дождаться самопроизвольного остывания собранной конструкции.

На этом, собственно, и завершается процесс. Теперь система готова к проверке на работоспособность.

Особенности выполнения сварки полипропиленовых труб

Однако существую некоторые особенности, которые следует учитывать при производстве сварочных работ:

• Насадки сварочного аппарата сделаны таким образом, что образуют конус с небольшим наклоном (до 5 градусов) и имеют диаметр, равный номинальному диаметру трубы только в середине. Поэтому труба будет помещаться в гильзу с некоторым усилием. Это же касается и насаживания фитинга на дорн. Вставлять трубу в гильзу следует до упора. Дальше давить нельзя!

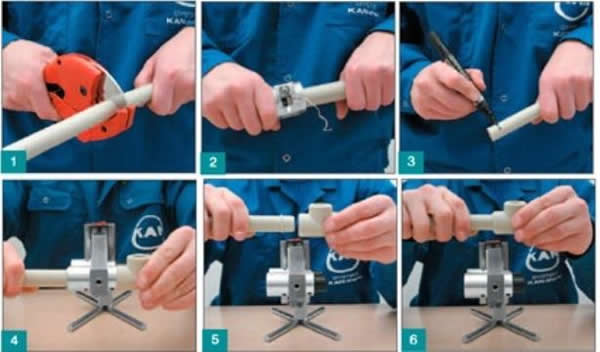

Технология пайки полипропиленовых труб

• Чтобы обозначить «границу», за которую не следует заступать, и контролировать правильность процесса, можно отметить снаружи на детали расстояние, равное глубине гильзы.
• Соединять нагретые детали надо как можно быстрее, чтобы избежать остывания расплавленного материала.
• Нельзя смещать (сдвигать, поворачивать) горячие соединяемые части системы относительно друг друга. В противном случае можно получить некачественное соединение, которое в скором времени выйдет из строя.
