Монтаж труб системы отопления

Провести самостоятельный монтаж труб системы отопления в собственном доме или квартире сможет тот, кто имеет хотя бы минимальное представление о системах подобного типа. Обладая знаниями об устройстве отопительной системы, принципах её монтажа и имея навыки работы сварщика, можно вполне осилить подобную работу, тем самым сэкономив для семейного бюджета некоторое количество денежных средств.

Однако не стоит считать устройство трубопровода отопления занятием простым и доступным для каждого. Как и во всяком деле, надо хорошо представлять нюансы предполагаемого предприятия. Необходимо внимательно изучить все тонкости, возможность использования тех или иных материалов и оборудования. Особенно стоит хорошо подумать, хватит ли собственных сил, чтобы реализовать довольно непростой монтаж, или же лучше сразу обратиться к профессионалам.

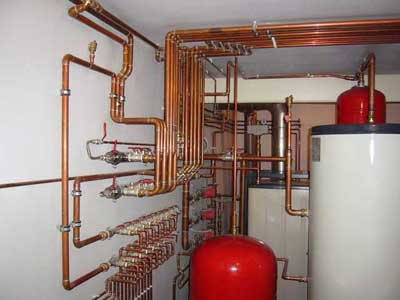

Пример сложного трубопровода отопления из медных труб

Выбор источника тепла (котла) для дома

В зависимости от типа источника тепла, расположенного в доме, во многом зависит, какие будут использоваться трубы для систем отопления.

Газовый котёл и оборудование

В случае, когда дом газифицирован, обычно предполагается использование настенного газового котла, оборудованного:

• насосами;
• встроенной автоматикой;
• элементами защиты.

Если в доме нет дымохода, выбирается котёл, имеющий закрытую камеру сгорания.

Для забора воздуха и отвода газов используется коаксиальная труба, которая выводится непосредственно через стену.

В случае, когда известно, что расход воды будет большой (более 100 л), надо продумать, как и где установить дополнительный расширительный бак. Он будет регулировать давление воды, подаваемой в трубы под отопление, компенсируя её неизбежное расширение при нагревании.

Электрический котёл

В случае использования электрического котла следует выбирать вариант, при котором система будет оснащена:

• насосами;
• встроенной автоматикой;
• группой безопасности;
• расширительным баком.

Подающий водопровод оборудуется группой безопасности. Обратный трубопровод – насосом и расширительным баком.

Твердотопливный котёл

При использовании котла на твёрдом топливе реализовывать отопление пластиковыми трубами своими руками следует лишь в случае, когда есть полная уверенность в том, что сварка труб будет произведена профессионально.

Поскольку на выходе из котла температура теплоносителя может превышать 100 °C, нужно с особой тщательностью разрабатывать схему его обвязки.

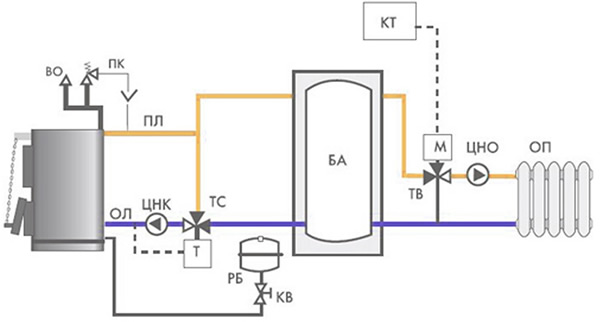

Схема обвязки твердотопливного котла

Для устройства системы отопления с использованием твердотопливного котла лучшим вариантом будет пригласить для проведения работ специалистов.

Подбор труб отопления

Сориентировавшись, какой котёл отопления будет подогревать воду в вашем доме, можно выбирать трубы для радиаторов отопления и системы в целом. Традиционные материалы для отопительных труб:

• сталь;
• медь;
• пластик.

Довольно дорогие и требующие приглашения профессионалов для сварки стальные или медные трубы всё чаще заменяются на практике трубами металлопластиковыми или полипропиленовыми.

Трубы из металлопластика

Соединение и монтаж металлопластиковых труб можно выполнить посредством обжимных и пресс-фитингов.

Чтобы осуществить соединение с помощью обжимных фитингов и последующее подключение труб отопления, потребуются:

• гаечные ключи;
• развальцовщик;
• пружины для изгибания труб.

Основными недостатками соединений на обжимных фитингах являются:

• их достаточно высокая стоимость;
• недолговечность резиновых прокладок под действием высоких температур;
• периодический «простой» труб отопления в летнее время, который тоже не очень благоприятно отражается на долговечности резиновых деталей.

В итоге необходимость профилактических работ по подтяжке соединений может возникать каждые пять лет или чаще.

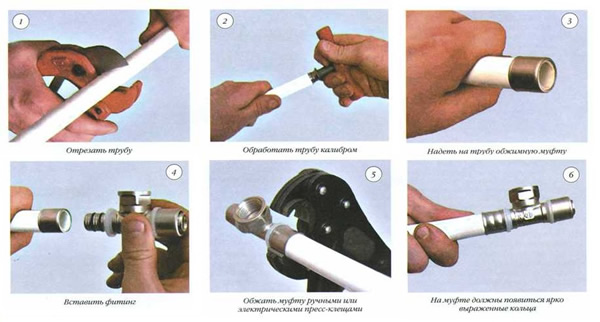

Правила соединения металлопластиковых труб с помощью пресс-фитинга

Надёжное неразборное соединение на пресс-фитингах позволяет проводить монтаж отопления пластиковыми трубами, скрывая их непосредственно в стенах. Эти трубы прослужат без замены долгие годы, если температура обогревающей воды, протекающей по ним, не будет превышать 80°C.

Недостатком использования такого типа соединения можно назвать лишь необходимость приобретения специального оборудования для монтажа

Трубы из полипропилена

В последнее время лидирующее место среди подходящего водо- и теплоснабжающего оборудования занимает труба для котла отопления из полипропилена. Использование полипропилена обусловлено тем, что он весьма долговечен, не боится разморозки системы, имеет весьма доступную цену.

Трубы из полипропилена можно изогнуть довольно ровно (в отличие от металлопластика). Они прослужат достаточно долго при соблюдении всех правил эксплуатации.

Единственным недостатком их является необходимость использования специального инструмента для сварки.

Существуют следующие особенности соединения труб из полипропилена методом сварки:

• Производить сварку полипропиленовых труб удобнее вдвоём с напарником. Основным условием качественного соединения пластиковых труб является выбор правильного времени нагрева, чтобы не перегреть их, и точная фиксация, не допускающая сдвигов и смещений по оси первые несколько секунд после соединения нагретых деталей.
• Сварка и установка труб отопления производится при положительных температурах окружающего воздуха – выше +5 °C. При работах в зимнее время необходимо создавать «зону тепла» там, где производится сварка полипропиленовых труб.

Для качественного проведения работы по спайке полипропиленовых труб необходимо соблюдать все требования инструкции, прилагаемой к аппарату.

Неплохо было бы провести несколько пробных сварок на отдельных коротких отрезках трубы с использованием недорогих муфт, чтобы получить хоть какой-то начальный навык обращения со сварочным агрегатом.

Разработка схемы отопления и реализация проекта

Для устройства подводки труб отопления к батареям можно рассматривать несколько вариантов:

Схема типовой отопительной системы для дома площадью 100кв.м.

• Однотрубная схема разводки труб отопления использует наименьшее число труб. Однако при данной методике, чем дальше от нагревающего котла расположен радиатор, тем ниже в нём будет температура воды.
• При коллекторной схеме общая длина труб намного больше, но тепло по ним будет распространяться более равномерно.
• Двухтрубная организация прокладки системы отопления по всему периметру дома (в полу, по стенам) является наиболее приемлемой и оптимальной.

Рассмотрим правила обустройства и монтажа трубопровода автономного отопления:

1. При устройстве двухтрубной схемы отопления необходимо помнить, что между отопительным котлом и системой безопасности нельзя устанавливать никакую запорную арматуру.
2. В случае использования труб разных типов следует принимать во внимание, что полипропиленовые армированные трубы для котлов отопления имеют некоторые расхождение в маркировке с металлопластиковыми трубами. Соответствие их друг другу можно уточнить в специальных справочниках.
3. Как правило, при устройстве двухтрубной схемы разводки труб к отопительным элементам используют металлопластиковые трубы 16х2.0 или же соответствующие им полипропиленовые трубы Dn 20×3.4. Этого обычно бывает вполне достаточно для обеспечения комфортного тепла в помещениях. На таких трубах принято использовать вентили радиаторные на 1/2 дюйма.
4. Для дома площадью, к примеру, в 100 м², общая длина трубопровода, подающего воду от котла в радиаторы, должна быть не более 25 м. Оптимальная мощность отопительной системы для такой площади – до 12 кВт. В этом случае тепло всем помещениям обеспечат 6 радиаторов отопления, имеющие каждый по 10 секций. Увеличение числа батарей приведёт к увеличению длины подводящих и отводящих труб, что только снизит производительность всей системы.
5. Если возникает необходимость подключения большего числа радиаторов отопления, применяется двухконтурная разводка труб отопления или используются трубы, имеющие больший диаметр.
6. Непосредственно перед насосом желательно поместить фильтр, который будет задерживать грубые твёрдые частицы, способные стать причиной засора трубопровода. Устанавливать фильтр следует на участке системы, расположенном горизонтально.
