Монтаж муфт для труб ПНДВ ходе монтажа систем газо- и водоснабжения, поливной или дренажной системы возникает необходимость соединения труб из полиэтилена между собой в непрерывную сообщающуюся систему. Универсальным материалом для этих целей служит муфта для труб ПНД.

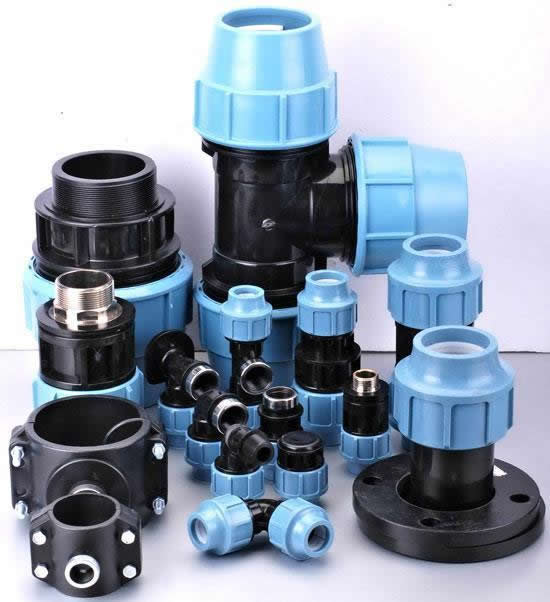

Ассортимент ПНД муфт Применение муфтовых соединений в конструкциях трубопроводовМуфта – это фасонный элемент небольшого размера, на концах которого имеется резьба. При работе с полиэтиленовыми трубами применяются, соответственно, муфты, выполненные из полиэтилена низкого давления методом экструзии. Спектр применения таких муфтовых соединений довольно широк. Он включает в себя такие виды коммуникаций:
Плюсы использования полиэтиленовых муфтОтличные эксплуатационные качества и технические характеристики, которые демонстрирует муфта на трубу ПНД, по большей части, обусловлены свойствами полиэтилена низкого давления, из которого она изготовлена. Перечислим их:
Монтаж различных типов муфтПри строительстве трубопроводов используют описанные ниже типы муфт. Соединительные муфтыПростейшим вариантом для соединения двух и больше полиэтиленовых труб с равными диаметрами в протяженные линии коммуникаций являются муфты соединительные для труб ПНД. В процессе монтажа полиэтиленовую трубу вставляют в специальную пластиковую втулку и с усилием фиксируют там.

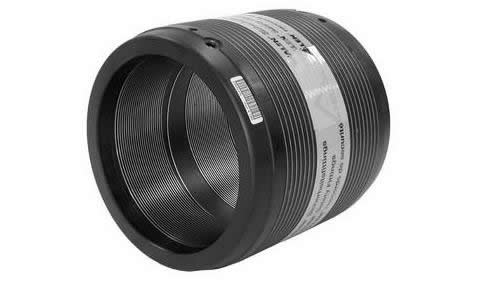

Соединительные муфты ПНД Перед тем, как вставить трубу во втулку, необходимо надеть на нее прижимную гайку и гайку-крышку. Затем гайку-крышку прижимают, прокрутив ее впритык в сторону движения часовой стрелки. Этот соединительный элемент гарантирует поддержание в трубопроводной системе оптимальной проходимости и постоянного давления. Компрессионные муфтыДля надежного соединения участков труб небольшого диаметра, содержащих повороты, разветвления или стыки, служат муфты компрессионные для ПНД труб. Кроме того, они применяются в коммуникациях, состоящих из труб разного диаметра или из разных материалов, например, ПНД и металла. По форме и виду резьбы различают следующие элементы, с помощью которых в трубопроводе крепится труба ПНД: муфта, тройник, отвод, заглушка.

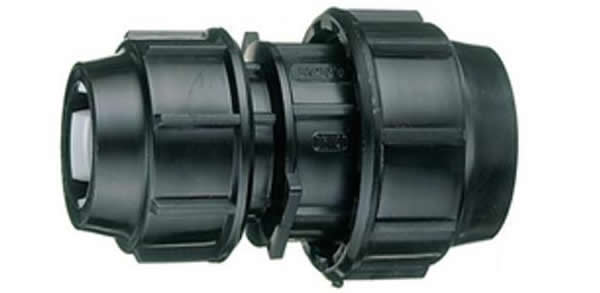

Компрессионная муфта При помощи данного соединительного элемента можно не только выполнить разветвление труб, но даже изменить их сечение. Рассмотрим, как выполнить соединение компрессионной муфты с трубами своими руками:
Монтаж компрессионной муфты
Электросварные (редукционные) муфтыЭлектросварные муфты для труб ПНД предназначены для соединения труб электросварным методом путем расплавления полиэтилена. Термоспираль нагревает муфту и края трубы ровно до того момента, когда полиэтилен начинает расплавляться. После остывания соединение твердеет. Приведем пошаговое руководство по выполнению электромуфтового соединения методом сварки:
Зачистка и обезжиривание поверхности трубы Электромуфтовая сварка труб ПНД предусматривает предварительную фиксацию муфты на трубах с помощью специального упора перед нагреванием.
Электросварное соединение труб
При использовании высококачественной аппаратуры весь цикл сварки происходит автоматически, а данные заносятся в специальный электронный протокол Сварочное соединение является универсальным и довольно эффективным. Оно обеспечивает высочайшую прочность и герметичность конструкции трубопровода. Соединительный узел, выполненный этим методом, становится абсолютно аналогичен однородному участку трубы. Тем не менее, при выборе метода соединения элементов коммуникационной конструкции должны браться во внимание как условия эксплуатации трубопровода, так и подаваемая по трубам среда. На основании всех данных делается выбор в пользу того или иного способа. |
||||||||||||||
