Безнапорные и напорные канализационные трубы: особенности и способы монтажа

Система канализационная напорная используется при необходимости наладить сток жидкости из помещений, находящихся ниже уровня основной канализации, например, из подвала. Напорные канализационные трубы должны обладать повышенной кольцевой жесткостью. Для создания необходимого давления в системе устанавливают насос.

напорные канализационные трубы

Полимерные трубы для канализационной системы

Выбор труб для канализационных систем

Система напорной канализации

Основные параметры, которыми должны обладать трубы:

  • герметичность;
  • простота монтажа;
  • прочность;
  • устойчивость к коррозии;
  • устойчивость к химически агрессивным средам;
  • стойкость к электрокоррозии, вызванной наличием блуждающих токов;
  • универсальность;
  • упругость (стойкость к гидроударам);
  • сохранность свойств в течение срока эксплуатации.

Канализационные напорные трубы НПВХ обладают всеми этими свойствами. Соединение системы с помощью раструбов, в пазы которых вставлены уплотнительные прокладки, позволяет производить монтаж без дорогостоящего оборудования, обеспечивая герметичность. Эти трубы стойки к ультрафиолетовому излучению и воздействию агрессивных химических отходов. Ассортимент фитингов дает возможность соединения с трубопроводами из других материалов.

трубы для напорной канализации

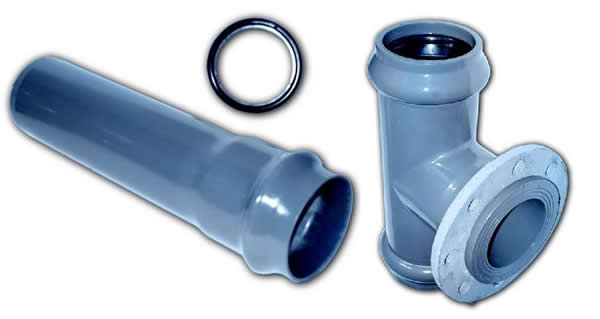

Труба НПВХ и тройник с металлическим фланцем для соединения с трубопроводом из металла

Надежность и герметичность внешней напорной канализации исключает возможность прорыва и позволяет избежать негативных последствий утечки стоков.

Безнапорная система канализации

Канализационные трубы безнапорные транспортируют стоки температурой до 45оС самотеком. Трубы разделяются по кольцевой жесткости (классы от SN2 до SN8). Цвет – оранжевый. Трубы снабжены раструбами с уплотнителями из резины. Система безнапорной канализации из труб и фитингов ПВХ обладает всеми необходимыми гидравлическими и химическими параметрами. Трубы для канализации безнапорной изготавливаются из качественного сырья на автоматизированном оборудовании и соответствуют сертификатам на данный вид изделий.

канализационные трубы безнапорные

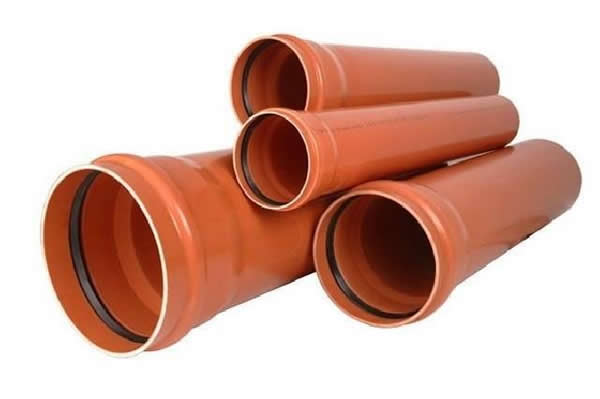

Трубы для безнапорной канализации ПВХ

Прокладка систем напорных трубопроводов

Чаще всего трубы для напорной канализации изготавливают из таких полимеров:

  • ПВХ – поливинилхлорид;
  • ПЭ – полиэтилен.

Сборка трубопровода из ПЭ

Монтаж системы напорной канализации производится:

  • при диаметре трубы до 110 мм с помощью компрессионных фитингов;
  • при диаметре более 110 мм посредством терморезисторных фитингов или стыковой сваркой.

канализационные напорные трубы нпвх

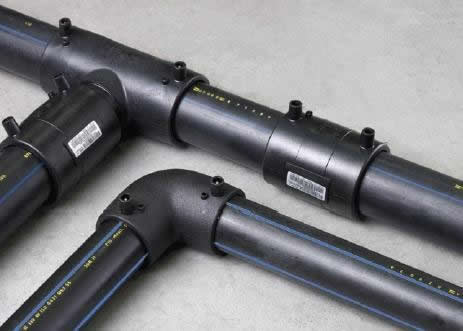

Трубопровод из ПЭ в сборе

Применение терморезисторных фитингов требует использования сварочного оборудования. Соединение получается высококачественным, кольца уплотнительные не нужны.

Монтаж системы канализации из ПВХ труб

Соединение производится с помощью раструбов с уплотнителями из резины. Раструбы располагают в противоположном движению стока направлении. Трубы начинают укладывать с самого низкого места в системе раструбом к верхней точке. Небольшой вес и доступная цена в сочетании с простотой сборки делает напорные канализационные трубы ПВХ лидером по применяемости в системе внешней канализации. При разрушении участка трубопровода очень просто демонтировать поврежденную трубу и с помощью муфт ремонтных установить новую.

Сборка трубопроводов из НПВХ осуществляется следующим образом:

  • Монтируют непосредственно в траншее, с помощью щупа проверяя прочность крепежа элементов и проходимость системы.
  • Собирают на бровке траншеи, подвигая и опуская готовые части. Необходимо располагать трубопровод маркировкой элементов вверх.

трубы для канализации безнапорной

Прокладка трубопровода из НПВХ труб

Готовый трубопровод засыпают грунтом по бокам. Проверяют на герметичность. После проведения всех испытаний траншея полностью засыпается грунтом.

Укладка системы наружной канализации ниже глубины промерзания является наиболее эффективным способом утепления.

Трубы наружной канализации,  уложенные на глубину менее 0,7 м необходимо утеплять. Расчеты производят с учетом теплотехнических норм.  Термоизоляция позволяет сэкономить на производстве земляных работ. Также упрощается доступ к трубам в случае необходимости замены участка или ремонта.

напорные канализационные трубы пвх

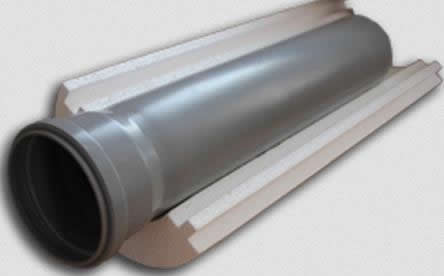

Труба в «шубе» теплоизолятора

Теплоизоляция трубопроводов напорной канализационной системы актуальна в условиях низких температур в зимний период на большей части территории России.
