Оптический нивелир – находим разность уровней на местности

Планируя освоение пустыря для стройки, вам может понадобиться лазерный или оптический нивелир, инструкция по использованию и выбору данного прибора представлена чуть ниже, также мы предлагаем еще много интересных данных и об устройстве этого приспособления.

Работа с оптическим нивелиром – взгляд в прошлое этого прибора

Само слово "нивелир" произошло от французского "niveler" и означает не что иное, как "выравнивать". В современной жизни оптико-механическим прибором пользуются для геодезических работ наравне с оптическим теодолитом. Без данного устройства не выполнить многие строительные задачи. Он помогает выровнять площадку для возведения зданий и сооружений. Также это хороший помощник для многих земельных работ. С его помощью определяется разность высот между несколькими отметками на местности. Оснащен прибор не только зрительной трубой, но и цилиндрическим уровнем (часто вместо него может быть установлен компенсатор). Благодаря уровню, можно привести главную ось в основное горизонтальное положение.

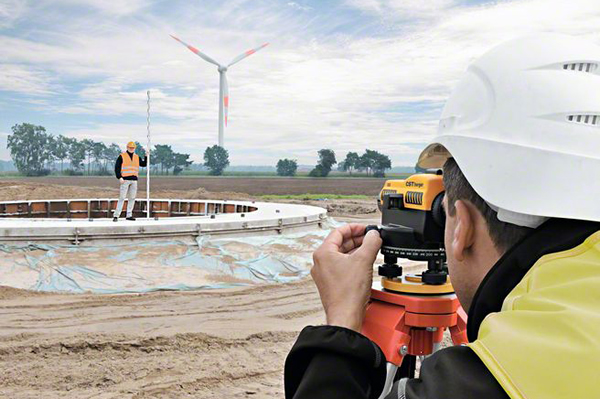

Фото оптического нивелира

Впервые в нашей стране данные приборы появились в XIX веке. Русским ученым и, к тому же, геодезистом было продумано все до мелочей, приборы отличались хорошей точностью. До этого существовало нечто подобное в европейских странах, но те приспособления были без оптической трубы, затем Иоганном Кеплером были сделаны дополнения, и облик самого нивелира был изменен. Но все равно первые нивелиры зарубежных производителей в работе были не совершенны. Цель первых приборов девятнадцатого столетия – создать высотную основу. Потом со временем многие инженеры разных стран вносили изменения, и нивелир с годами становился удобным и простым в работе.

Устройство оптического нивелира и особенности поколений приборов

Сегодня есть разные приборы-нивелиры. Все они имеют свои достоинства и недостатки. Выбирая, надо учитывать стоимость, комплектацию, эксплуатационный срок. Выделяют оптические, цифровые и лазерные инструменты. Наибольшую популярность на сегодняшний день получил оптический нивелир. Их также имеется несколько видов. Основное различие – в главных частях: в зрительной трубе, уровне, а также в подставке. Обычно уровень крепится вместе с трубой, которая в свою очередь находится на подставке, которая может быть складной или наоборот – жестко приделанной.

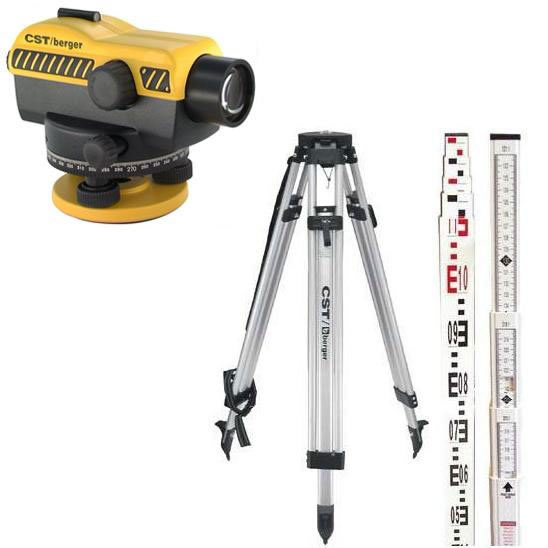

Фото устройства оптического нивелира

Самыми удобными считаются приборы, где есть самоустанавливающаяся линия визирования. Это одни из самых современных нивелиров, которые оснащены компенсатором с автоматическим устройством, что позволяет точно установить горизонтальную ось во время работы.

Устройство нивелира оптического старого образца включало зрительную трубу, на ней был расположен цилиндрический уровень. Установке нужного положения зрительной системы помогали элевационные винты. Также имелся круглый уровень, микрометренные и закрепительные винты, что создавали вращения, подставка и три подъемных винта. Современный же нивелир имеет более сложную конструкцию и большее количество деталей, и каждая деталь на приборе имеет свое предназначение и принцип действия, поэтому работа с оптическим нивелиром иногда непонятна при первом беглом знакомстве.

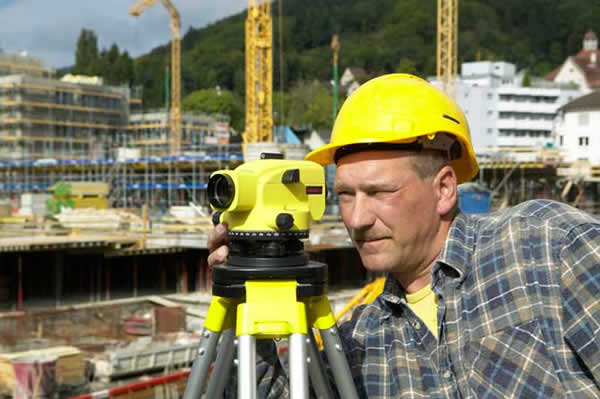

Фото работы с оптическим нивелиром

Одно из важных устройств прибора – зрительная труба. Работает по принципу свободных вращений по горизонтальной плоскости. Ее главная функция – наводить всю систему на объекты съемки. К самому чувствительному устройству на приборе относится цилиндрический уровень. Его предназначение – определять точность при ориентировании нивелиров на отвесе. В этом деле хорошим помощником будет пузырек, который находится в "ноль-пункте". С его помощью всегда можно точно определить горизонтальную ось.

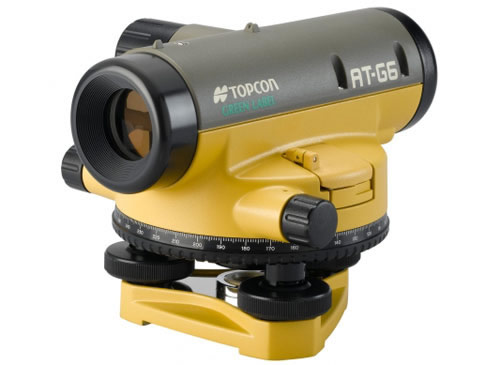

Фото трубы оптического нивелира

Имеющаяся подставка и три винта под ней необходимы для того, чтобы регулировать высоту расположения. Называется подставка трегером. Есть и такая деталь, цель которой отвечать за однозначное ориентирование. Это все относится к элевационному винту. С его помощью определяется параметр. Для этого визирная линия у прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров – они оснащены компенсатором. Его задача – поддерживать инструмент во время работы в горизонтальном положении. Благодаря чему погрешности исключаются, даже если прибор будет наклонен.

Как выбрать оптический нивелир – определяемся с классами инструмента

Определяясь с задачей, как выбрать нивелир, надо учитывать, какая требуется точность измерений. А зависеть это будет от уровня проводимой геодезической работы. В нашей стране нивелиры подразделяются на несколько классов. Если требуется главная высотная основа, то тогда это 1 и 2 классы приборов. Если необходимо выполнить работы с наивысшей точностью, нужны приборы 1 класса. Высокий результат можно получить только с самым современным геодезическим прибором. Именно они позволяют воспользоваться соответствующими методами измерений.

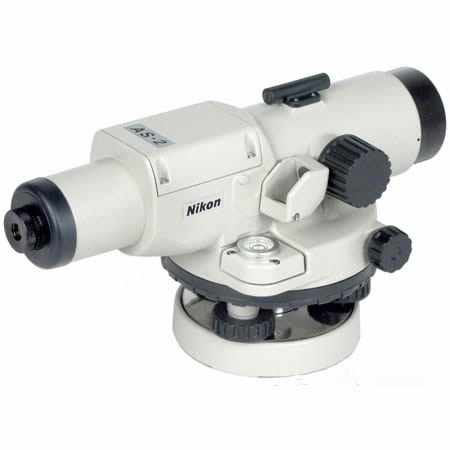

Фото оптического нивелира 1 класса

Новейшие технологии, которые используются при создании приборов 1 класса, помогают не только избегать стандартных и наиболее частых ошибок, но и небольших погрешностей во время работы. Это все относится к высокоточному оптическому нивелиру. Данный прибор оснащен плоскопараллельной пластинкой, а это его основной составной элемент. Также имеется компенсатор или похожая деталь, которая является контактным уровнем. Часто это пузырек, который всегда можно различить во вращающейся зрительной трубе. Все это приборы вида Н-05, NI-002 и NI-004.

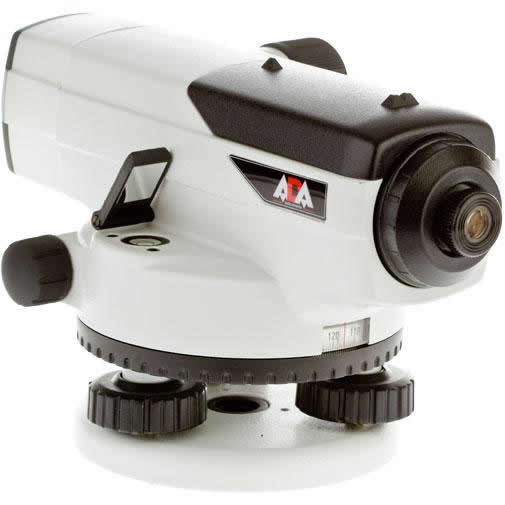

Фото высокоточного оптического нивелира

Нивелиры класса 2 тоже выполняют качественные работы. Они также относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины. Оснащены приборы и компенсаторами (Т-контактным уровнем). Чаще их используют там, где нужен необходимый уровень точности. Это такие приборы, как Н1, Н-05, NI-002, NI-004 и NI-007. Приборы класса 3 – тоже оптические, только со встроенным компенсатором. Приборы класса 4 – бывают либо только с уровнем, либо только с компенсатором. Их обычно используют там, где точность не особа важна, нужно лишь примерно расставить черные и красные отметки.

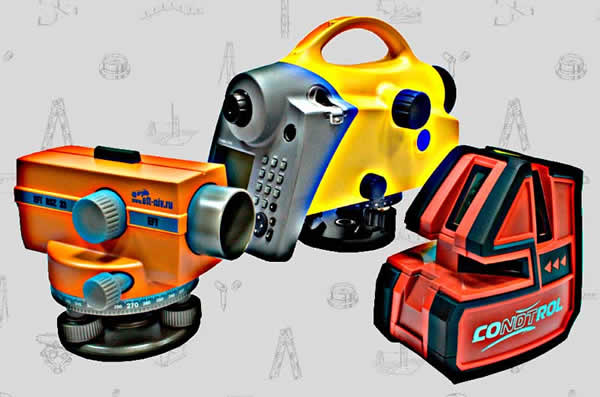

Фото - как выбрать оптический нивелир

Нивелиры предлагаются на сегодняшний день от многих производителей. В основном, это хорошие и качественные приборы для многих строительных работ. Они легко и быстро устанавливаются на штатив. Имеющийся крупный визир позволит повысить качество работы. Нивелиры оснащены лучшей оптикой, имеется и горизонтальный лимб, который нужен для угловых измерений. Бесконечные винты помогут навести прибор наиболее точно, а встроенный компенсатор обеспечивает наивысшую точность самого измерения.

Как работать с оптическим нивелиром – основные этапы

Когда база знаний о приборе немного пополнилась, пора узнать, как пользоваться оптическим нивелиром.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

В первую очередь нивелир надо привести в рабочее состояние. Для этого используют контактный и цилиндрический уровни. Далее наводится зрительная труба на линию черной отметки, она находится на задней стороне рейки. Приводим пузырек в "ноль-пункт" уровня (это можно сделать, используя подъемные и элевационные винты). Только потом при помощи дальномерных или средних штрихов можно снять отсчет. Далее можно произвести съемку.

Шаг 2: Съемка

Для этого наводится зрительная труба на линию черной отметки (передняя черная сторона рейки), а также на красную отметку (передняя красная сторона рейки). Заканчивать надо по черным отметкам задней части на рейке. Все наблюдения фиксируются в журнале. Лучшим вариантом будет, если имеется специальное запоминающее устройство регистратора. Если в конце работы замечена разница в 5 мм, всю работу нужно повторить. Идеально, если изменить высоту прибора хотя бы сантиметра на 3. Когда работы идут к концу, необходимо выполнить расчет невязки. Она выполняется по линии, находящейся между исходными реперами. Значение не может быть более 20 мм. И опять же, главное правило инструкции, как работать с оптическим нивелиром, гласит, что все результаты должны отмечаться в журнале.
