Диаметры, PN и другие характеристики полипропиленовых труб

Среди всех характеристик полипропиленовых труб диаметры считаются наиболее основной. Согласно расчетам, которые ведутся на основании данных об общем диаметре и о толщине стенок, определяется количество труб, которые можно транспортировать за раз, а также область их применения.

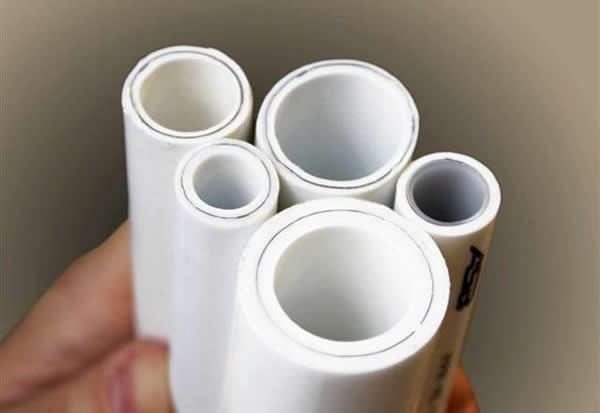

полипропиленовые трубы диаметры

Вариантов диаметров труб множество

Область и специфика применения

Существуют разные диаметры труб, каждый из которых необходим для определенных целей. Самыми распространенными являются диаметры 25, 50, 63 и 90 мм. Они используются преимущественно в системах водоснабжения в жилых домах. При этом полипропиленовые трубы – размеры составляют 63 мм – используются также для транспортировки различных химических веществ. В целом же, помимо жидкостей, такие трубы могут переправлять сжатый воздух.

наружный диаметр полипропиленовые трубы

Полипропиленовые трубы применяются даже в химической промышленности

Полипропиленовые трубы малого и среднего диаметров подсоединяют к котельной. В домах они являют собой разветвленную систему, предназначенную в целях отопления помещения. Кроме того, что к ним подключают радиаторы, подобная система отопления применяется при монтаже теплого пола. Полипропиленовые трубы больших диаметров, например 100, 110 и 160 мм, устанавливают на производстве.

Благодаря своим свойствам материал при монтаже не сгибается, хотя длина труб обычно составляет 4 м. Соединение между трубами осуществляется при помощи муфтовой сварки. Также применяют фитинги для полипропиленовых труб, которые нужны для крепления труб к приборам.

В случае, если длина изделия превышает 10 м, необходимо использовать компенсатор температур.

Разновидности труб

Существует несколько классификаций полипропиленовых труб. Основные из них касаются прочности и диаметра изделий. Каждый вид изготовлен особым способом и имеет определенное назначение.

Первая классификация

Из параметров данной классификации составляется таблица полипропиленовых труб. Все изделия делятся согласно маркировке:

  • PPB;
  • PPH;
  • PPR.

Каждый вид имеет свои особенности:

  1. Первый тип труб обладает повышенной прочностью и противоударными характеристиками. Чаще всего их используют при создании системы «теплый пол», а также в системах снабжения холодной воды. В состав материала, из которого сделаны PPB-трубы, входит блок-сополимер.

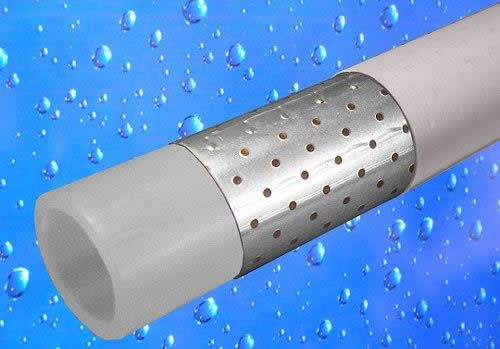

толщина стенки полипропиленовые трубы

Труба PPR

  1. Если изделие несет на себе маркировку PPH, то внутренний диаметр полипропиленовых труб может достигать 300 мм. Как правило, они являются частью вентиляционной системы и водопровода и практически не подвергаются температурному воздействию.
  2. Трубы PPR используются чаще всего. Материал таких изделий сильно отличается от вышеперечисленных труб, в первую очередь, качеством пластика. Они:
  • универсальны;
  • переносят воздействие высоких и низких температур;
  • могут использоваться как в системах холодного водоснабжения, так и горячего.

Вторая классификация

Все трубы делятся также на несколько видов в связи со сферой их применения: на них нанесена маркировка PN, а затем соответствующее значение (PN расшифровывается как «номинальное давление»).

Два из них – PN 10 и PN 20 – являются изделиями, которые выполнены из монолитного материала. Третий вид (PN 25) содержит небольшую алюминиевую прослойку в стенках.

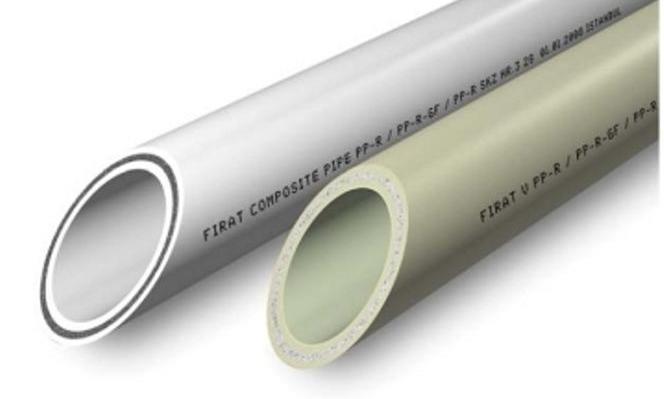

толщина полипропиленовых труб

Трубы с армированием и без него

Помимо этого существует промежуточный вид, PN 16, – толщина полипропиленовых труб данной категории немного больше, чем у остальных. Эти изделия универсальны, используются в создании системы водоснабжения, в которой температура среды может достигать 60⁰C. При этом давление в трубе составляет 1,6 МПа. Однако на практике трубы PN 16 применяются крайне редко.

Область применения упомянутых видов:

  1. PN10 является тонкостенной трубой, которую используют для транспортировки холодной воды. Температура среды обычно достигает +20°C, однако если изделия являются частью системы «теплый пол», то температура составляет +45°C. Номинальное рабочее давление равно 1 МПа. Наружный диаметр варьируется между 20 и 110 мм. Толщина стенок составляет 17-90 мм.

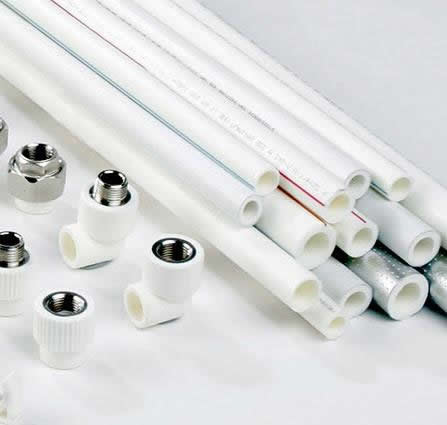

полипропиленовые трубы размеры

Трубы для холодной воды PN10

  1. Наиболее распространенной является труба маркировки PN20, поскольку она универсальна и используется как в системе снабжения горячей воды, так и холодной. Максимальная температура среды внутри трубы может достигать +80°C. Максимальное давление не превышает 2 МПа. Диапазон диаметров этой категории труб немного шире, чем в PN10 – от 16 до 110 мм.

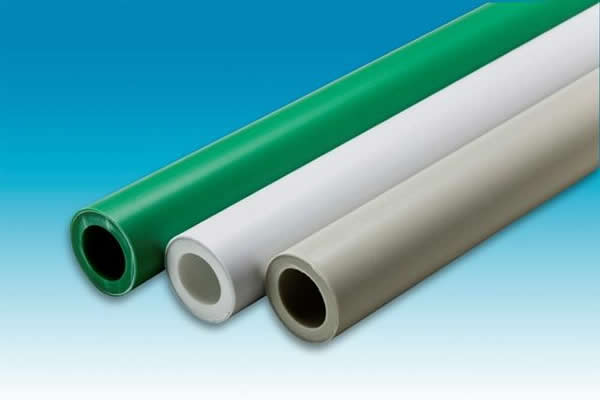

виды полипропиленовых труб

Трубы PN20

  1. В отличие от двух предыдущих видов, PN25 дополнительно армируют алюминиевой фольгой. Такие полипропиленовые трубы предназначены преимущественно для устройства центральной системы отопления. Благодаря своим свойствам температура воды внутри изделия достигает +95°C. Кроме того, их используют для монтажа системы снабжения горячей водой. Максимальное давление достигает 2,5 МПа. Наружные диаметры ПП труб данной маркировки варьируются от 21 до 77 мм.

Преимущества использования полипропиленовых труб

Самым главным преимуществом изделий из полипропилена для транспортировки воды, сжатого воздуха или химически агрессивных сред является их долговечность. Однако надежность зависит непосредственно от условий эксплуатации. Например, если такой параметр, как ДУ полипропиленовых труб (или диаметр условный) не будет соответствовать требуемым нормам, изделие может испортиться раньше срока.

Другие преимущества:

  1. Правильная установка и эксплуатация системы горячего водоснабжения из полипропилена гарантирует их работу на протяжении 50 лет с момента монтажа.
  2. Система снабжения домов холодной водой может просуществовать более 100 лет без необходимости проведения ремонта.
  3. Незначительные изменения давления или температура не способны оказать серьезное негативное воздействие на качество изделий.

Трубы полипропиленовые – длина их составляет более 1 метра – не подвержены деформации при монтаже. Благодаря высококачественному материалу, который применяют при создании трубы, внутри изделий не появляется слой коррозии либо другие отложения. Таким образом, диаметр остается стабильным, а на пути прохождения воды не возникают препятствия.

Эти изделия обладают хорошими звукопоглощающими характеристиками. Стенки надежно гасят шумы, которые могут возникнуть во время транспортировки жидкостей.

внутренний диаметр полипропиленовые трубы

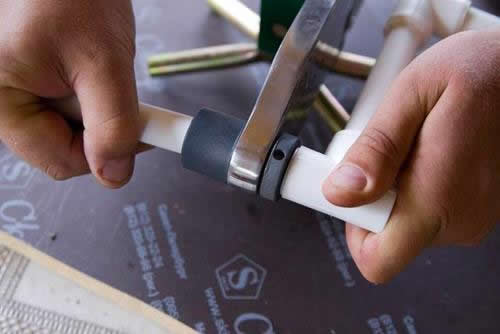

Монтировать трубы можно самостоятельно

Процесс монтажа полипропиленовых труб значительно легче установки металлических. Прежде всего, процесс работы с полипропиленовыми трубами происходит быстрее. При этом размеры труб ПП не влияют на скорость прокладки системы. Облегчает работы и малый вес материала, что позволяет при этом задействовать минимум рабочих (с установкой могут справиться два человека). Во время эксплуатации полипропиленовые изделия требуют минимальный уход.

Другие области применения

Вентиляция

Если объем полипропиленовых труб очень большой (диаметр превышает 75 мм), эти изделия используются в качестве вентиляции. Они обеспечивают бесперебойный приток воздуха в помещение. В данном случае для вентиляционной системы не требуется слишком большая прочность.

Систему рекомендуется монтировать из самых легких полипропиленовых изделий, поскольку в большинстве случаев установка осуществляется не на капитальные стены, а на перегородки между помещениями.

Размер таких труб зависит от типа помещения, в котором их прокладывают. В большинстве случае это пятиметровые изделия, поскольку более короткие использовать не выгодно, а длинные слишком сложно перевозить и устанавливать. Иногда система вентиляции может включать не только круглые трубы, внутренний диаметр которой 100 мм и более. Это могут быть также овальные либо квадратные полипропиленовые элементы.

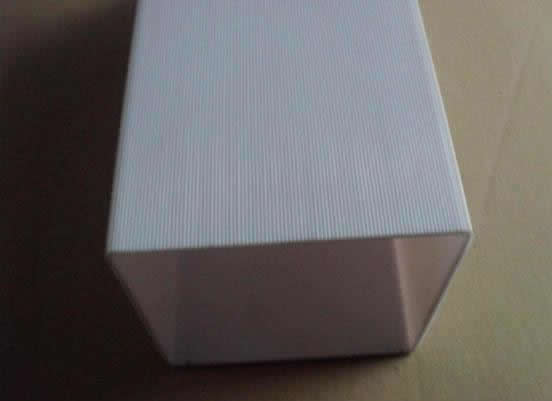

объем полипропиленовых труб

Нестандартные профили полипропилена

В жилых домах устанавливают полипропиленовые трубы, диаметр которых составляет 110-120 мм. Соединение осуществляется без сварки – нужно всего лишь вставить раструб одной трубы в другую.

Канализация

Прибегают к полипропиленовым трубам и в тех случаях, когда нужно проложить внутреннюю канализацию. Для этого чаще всего используют трубы диаметром в 40 мм. Длина одной трубы составляет 0,5-2 м. Для наружной канализации потребуется другой размер труб, отличный от изделий для отопления. Их длина может достигать 5 метров, а максимальный диаметр – 150 мм.

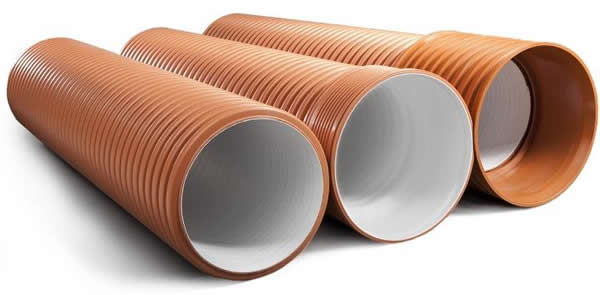

трубы полипропиленовые больших диаметров

Гофротрубы для канализации

Изготавливают трубы для канализации гофрированными. Благодаря гофрированию полипропиленовые изделия практически нечувствительны к грунтовым просадкам. Таким образом, риск их повреждения, а также образование в некоторых местах отрицательного уклона минимален.

Особенности прокладки труб разного диаметра

Рассмотрим особые случаи прокладки трубопроводов:

  1. В некоторых случаях монтаж полипропиленовых труб, независимо от их диаметра – 32 мм или более – требует укладки системы в железобетонные коробы. Это необходимо во избежание деформации материала в тех местах, где происходит оживленное движение.
  2. Для установки полипропиленовых труб диаметром в 300 мм, толщина стенки которых достигает 20 мм, может потребоваться использование спецтехники. Хотя полипропилен очень легкий, при большом объеме и длине вес всего изделия значительно увеличивается.
  3. Для прокладки трубопровода, диаметр которого превышает 200 мм, соединяют при помощи сварки встык. При этом фитинги не используются. Прочность стыков совсем не страдает за счет того, что стенки труб достаточно крепкие и толстые.

Преимущественно все эти трубы используются для прокладки систем холодного водоснабжения снаружи здания. Наружный диаметр таких изделий соответствует их длине, которая отдельных случаях достигает 10 м.

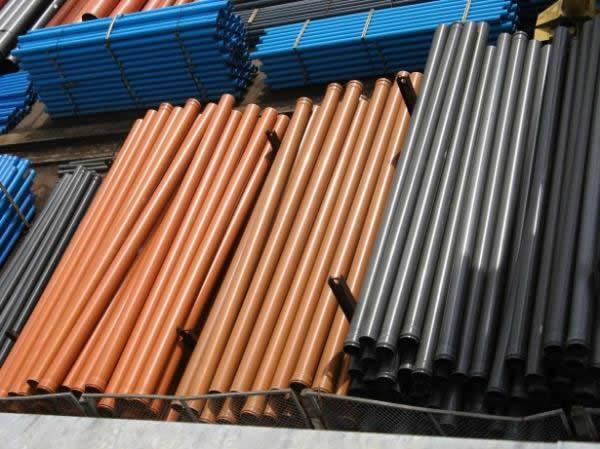

трубы полипропиленовые длина

Десятиметровые ПП-трубы

Иногда армирование полипропиленовых труб осуществляется не только при помощи фольги. На производстве используют также стекловолоконную смесь. В результате труба обладает большей прочностью, а также не так сильно вытягивается при сильном нагреве, как другие материалы. Этот очень важно при монтаже, когда трубу топят в стяжку либо в штукатурку. Особенно часто такие варианты используют в холодных регионах.
