Полипропиленовые трубы: главные технические характеристики

Современные  полипропиленовые трубы – характеристики  таких изделий   позволяют использовать их в различных системах водоснабжения – и в жилых, и в производственных зданиях. Благодаря специфике материала такие трубы, в отличие от чугунных или стальных, не подвергаются ржавчине, а срок их эксплуатации превышает 50 лет.

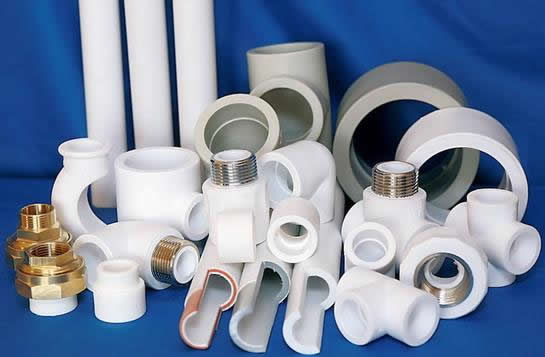

Трубы и фитинги из полипропилена

Основные характеристики

Диаметр труб, изготовленных из полипропилена, разнообразен. Преимущественно выпускают изделия диаметром от 15 до 65 мм. От диаметра зависит количество воды, которую труба способна пропустить за определенное время. При монтаже внешний диаметр обычно не учитывают при расчете проходимости, однако учитывается прочность самого изделия и сила напора воды.

Несмотря на достаточно длительный срок службы полипропиленовых труб – более полусотни лет — с течением времени повышается риск попадания воздуха вовнутрь изделий. Если трубы являются частью отопительной системы,  проникновение воздуха может негативно воздействовать на состояние отопительного котла.

Преимущества материала

Полипропилен обладает следующими преимуществами:

1. Полипропилен не подвержен воздействию коррозии, поэтому срок службы материала в среднем превышает этот показатель металлических изделий.
2. Внутри труб, изготовленных из полипропилена, не откладываются соли и известь, как это происходит на поверхностях из металла.
3. Стоимость стальных труб значительно выше стоимости пропиленовых. После монтажа система не требует особых расходов, которые связанны с ее эксплуатацией.
4. Трубы не требуют покраски, а ремонт повреждений осуществляется без специальных дорогостоящих приборов.

Устанавливать и производить ремонт просто

Поскольку материал обладает низкой теплопроводностью, разница температуры жидкости или сжатого воздуха на входе и выходе минимальна. Еще одним достоинством является малый вес полипропиленовых труб, что дает преимущества в транспортировке перед аналогичными изделиями из металла.

Маркировка PN

Существует несколько марок труб, используемых при монтаже. Каждая из них может отличаться рядом характеристик и свойств. Одни модификации работают при высоких температурах, в то время как другие могут быстро портиться в аналогичных условиях. Приобретая трубы, необходимо определиться с их назначением, после чего выбрать определенный вид. Существуют четыре основных марки серии PN:

1. PN 10. В трубах марки PN 10 давление жидкости не может превышать 10 атмосфер. Обычно используются в целях транспортировки любых теплоносителей, температура которых не превышает 45?С. За счет низких эксплуатационных возможностей стоимость таких полипропиленовых труб минимальна.

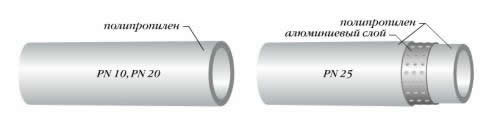

Различия в структуре труб разной маркировки

2. PN 16. Изделия марки PN 16 допускают большее линейное расширение полипропиленовых труб. Благодаря более высоким характеристикам они могут эксплуатироваться при давлении в 16 атмосфер. При этом рабочая температура достигает 60?С. Стоимость материала немного выше предыдущей марки.
3. PN 20. Полипропиленовые трубы, отмеченные маркировкой pn20, прокладывают в качестве систем централизованного отопления различных сооружений. Давление в таких трубах не превышает 20 атмосфер, однако максимальная температура теплоносителя достигает 95?С.
4. PN 25. На вопрос, какое давление выдерживают полипропиленовые трубы при максимальной подаче теплоносителя, можно дать однозначный ответ – 25 атмосфер. Эти изделия маркировки PN 25 обладают повышенной прочностью, а также в результате качественного крепления не поддаются деформации под воздействием высокой температуры. Полипропиленовые армированные трубы чаще всего используют при монтаже отопительной системы. Температура воды достигает 95?С.

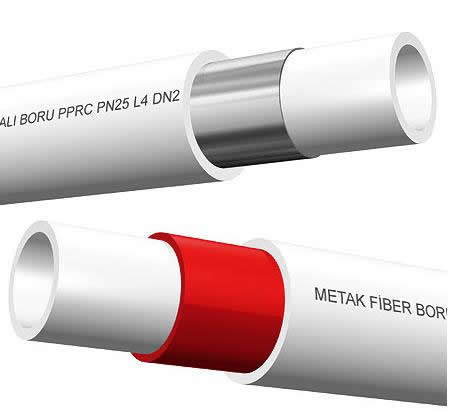

Полипропилен, армированный алюминием

Другие варианты маркировки

Выпускают также другие подтипы полипропиленовых труб:

1. Труба SPK ALUMINIUM PN 25 предназначена для систем отопления и трубопровода. Внутри находится фольга, которая расположена между внешним и внутренним слоем полипропилена. Пропускная способность полипропиленовой трубы в результате не ухудшается. Данная система значительно облегчает и ускоряет процесс монтажа.
2. Трубы ППР прокладывают для промышленного водоснабжения. Изделия армированы стекловолокном, которое, как и в прошлом случае находится между слоями полипропилена. Перед монтажными работами трубы не требуется предварительно зачищать. Максимальное давление составляет 25 атмосфер. Предельный уровень температуры среды внутри изделия – 95?С.

Сфера применения

Трубы из полипропилена используются в качестве распределительного механизма в различных типах зданий и являются частью трубопровода с технической и питьевой водой. Также их прокладывают в целях транспортировки химических веществ и сжатого под давлением воздуха.

Трубы полипропиленовые – технические характеристики  этих изделий  абсолютно безопасны для окружающей среды – устанавливают для полива огородов и садов.

Монтаж труб осуществляется без затруднений благодаря особым свойствам полипропилена. Материал легко сваривается, а стыки остаются прочными и надежными. Полипропиленовые изделия нередко применяются в качестве дренажной системы или в целях отопления помещения, а также в системе «теплый пол».

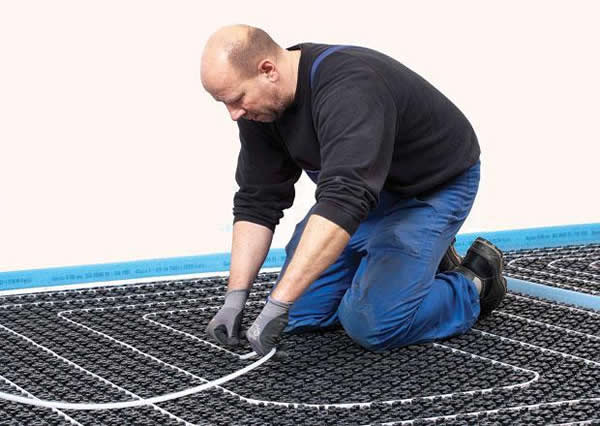

Полипропиленовые трубы подходят для установки системы «теплый пол»

В системах отопления используют армированные полипропиленовые трубы  —  температура теплоносителя в такой системе может достигать 75?С  и должна определяться в проекте очень точно. В качестве армирующего слоя используют алюминиевые и стекловолоконные добавки. Если она выше 75?, рекомендуется использовать сшитый полиэтилен. Изделия из полипропилена имеют достаточно высокий коэффициент расширения, и поэтому не могут применяться при очень высоких температурах.

Монтаж трубопроводов из полипропилена

Сварка полипропиленовых труб

Самым распространенным способом соединения труб из полипропилена является диффузионная сварка. В процессе соединения диффузионной сваркой происходит взаимопроникновение материалов расплавленных краев изделий.

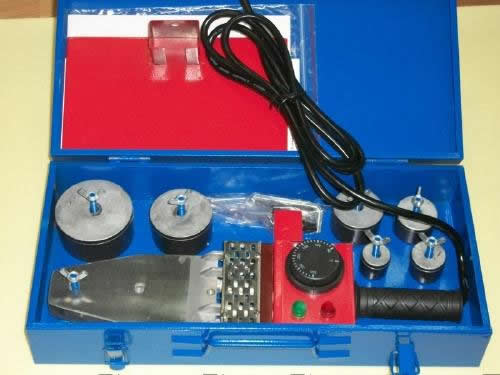

Аппарат для сварки

В процессе сварки необходимо использовать изделия, изготовленные из одинакового материала. Долговечность структуры обеспечивают особые физические свойства образованного в результате сварки шва.

1. Перед работой изделие обрезают до нужных размеров строго под прямым углом.
2. Сварочный аппарат необходимо установить на режим пайки температурой в 260?С.
3. Прежде чем приступить к процессу сварки, нужно очистить поверхность трубы, а затем обезжирить ее при помощи растворителя.
4. Если материал армирован алюминием, перед сваркой конец трубы очищают от этого металла при помощи специального прибора.
5. Завершив сварку, оба соединенных конца требуется зафиксировать. В таком положении труба должна находиться от 4 до 8 минут.

В процессе сварки продолжительность прогрева материала зависит не только от диаметра трубы, но и толщины. Время сварки, ширина образованного сварочного шва, а также другие параметры зависят от характеристик трубы (ее диаметры, состава). Поэтому, прежде чем начать работу, необходима таблица полипропиленовых труб.

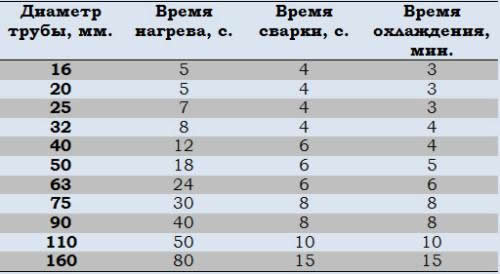

Таблица сварки труб

Монтажные работы

Монтаж трубопровода состоит из следующих шагов:

1. Для начала составляется подробная схема, на которой отмечены краны, фильтры, а также уголки и тройники. При планировке нужно учесть, какую температуру выдерживают полипропиленовые трубы.
2. Затем следует собрать отдельные элементы водо- или теплопровода в целостную систему.
3. Сварку желательно проводить, удерживая элементы, которые необходимо соединить, в горизонтальном положении. Если отделы системы не особо крупные, сварку может осуществлять один человек. В случае более сложного монтажа следует выполнять вертикальную пайку. От результата будет зависеть коэффициент линейного расширения полипропиленовых труб.

Рекомендации по монтажу:

1. После сварки или пайки ПП-труб необходимо проверить, не образовались ли «запайки», вызывающие уменьшение просвета. В случае их выявления нужно сразу же их устранить. Такое явление чаще всего встречается в трубах для отопления малого диаметра.
2. Если полипропиленовые трубы будут размещены не в стене, то крепления, которые будут их держать, советуют размещать каждые 40-50 см.
3. Трубы, на концах которых есть резиновые уплотнители, необходимо вручную вставить одну в другую.

Выбор трубы

Современный рынок предлагает различные марки труб. Выбор необходимого изделия зависит от его дальнейшего назначения. Для этого требуются технические знания, без которых существует риск выбрать трубу неправильной маркировки.

Ассортимент

Строительный рынок предлагает широкий выбор полипропиленовых труб и комплектующих к ним. Например, по толщине стенок трубы делятся на три категории. Самые толстые полипропиленовые трубы максимальное давление выдерживают без каких-либо негативных последствий. Также они различаются по теплофизическим характеристикам и цвету.

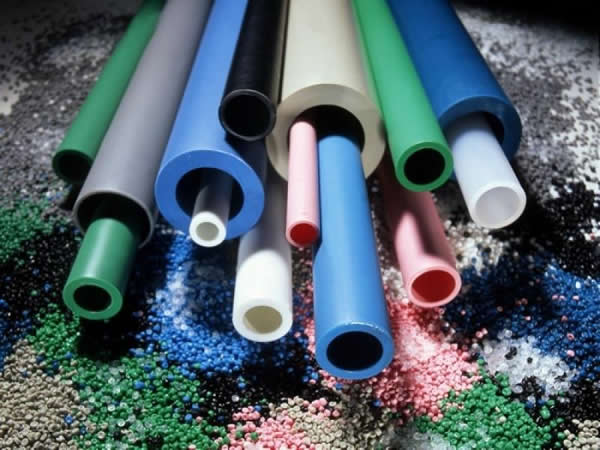

Цвет можно подобрать под интерьер помещения

Различие цветов не дает никаких преимуществ, однако трубы черного цвета более устойчивые к ультрафиолетовому излучению, чем остальные. На условия эксплуатации цвет не влияет, поскольку в процессе изготовления применяется одна и та же технология и одинаковые материалы.

Критерии выбора труб

Выбирая трубу для отопительной или водопроводной системы, следует обратить внимание на такие параметры:

• линейное расширение;
• диаметр;
• максимальная температура;
• предельное давление.

При небольшом давлении полипропиленовые трубы не подвержены скорому износу и могут прослужить дольше. То же самое касается температуры: чем она ниже, тем выше эксплуатационный срок.

Стоит помнить, что во время эксплуатации неизбежно возникает удлинение полипропиленовых труб из-за колебаний температуры, особенно если используются изделия без армирования. Коэффициент линейного расширения равен для армированных труб 0,03 мм/м°С, а для неармированных еще больше — 0,15 мм/м°С. Решить данную проблему поможет установка специальных компенсаторов.

Таким образом, полипропиленовые трубы являются лучшей заменой аналогичным изделиям из металла. Они не только легко соединяются при помощи различных способов монтажа, но и недорогие в сравнении с другими трубами.
