Прокладка канализационных труб: пошаговая технологияПрокладка канализационных труб проводится внутри помещений (внутренняя система) и снаружи дома (наружный трубопровод). Вначале монтируется внутридомовая канализационная система, а затем наружная. Укладка различных трубопроводов канализации имеет свои особенности.

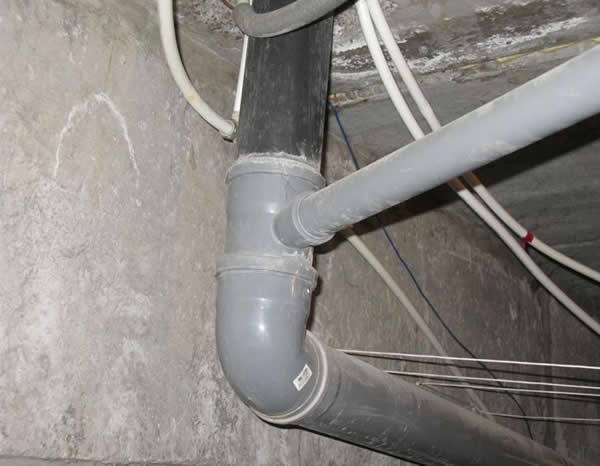

Трубопровод внутренней канализации Внутридомовая укладка труб канализационныхМонтаж трубопровода внутренней канализации начинается с расчета и определения материала труб. Рассчитав необходимый диаметр по различным участкам трубопровода, осуществив подсчет количества и видов элементов, выбрав пластмассу, можно приступать к укладке системы канализации внутренней. Как правильно проложить канализационные трубы? Необходимо соблюдать угол наклона труб.

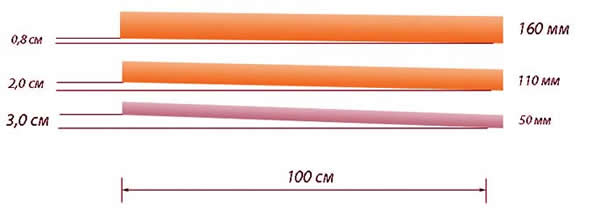

Уклон канализационных труб Подготовительный этапТрубы и фасонные части тщательно осматриваются на предмет повреждений, разницы толщины стенок. Затем части трубопровода складируются на ровную площадку, препятствуя деформации при хранении. Прокладка труб канализации требует резки трубы канализационной на части необходимой длины с помощью специального трубореза или обычной ножовки. При использовании ножовки линию реза необходимо зачистить надфилем от заусениц и снять фаску, чтобы не повредить резиновую манжету при монтаже.

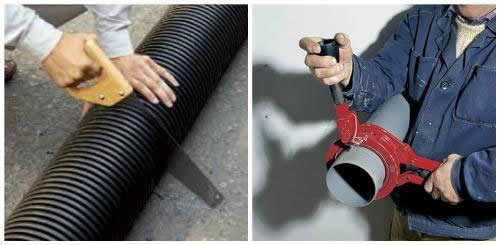

Порезка трубы с помощью ножовки или профессионального инструмента Монтаж трубопроводаЧтобы элементы трубопровода было легче соединять, на гладкий конец трубы или фитинга наносят силиконовую смазку. Герметик продлевает срок службы резиновых колец уплотнительных, препятствует слипанию элементов, снижает напряжение и трение внутри системы. Не допускается применение смазок (герметиков), не предназначенных для канализационных систем. Внутренние поверхности не смазываются.
Снятие фаски и нанесение герметика Трубы и фасонные части системы канализационной собираются согласно схеме, вставляя гладкий конец элемента с нанесенным герметиком в раструб следующей части. При этом оставляется компенсационный зазор — 10 мм.
Зазор компенсационный Такой зазор компенсирует изменение длины трубы канализационной при перепадах температуры, предотвращает коробление и снимает внутреннее напряжение. После соединения всех частей трубопровода производится фиксирование трубы канализации в полу и к стенам. Крепление осуществляется хомутами, устанавливая их под раструбом для устранения скольжения. При монтаже системы внутридомовой канализации в помещении без отопления необходимо использовать утеплитель для труб. Прокладка наружных трубопроводов канализацииТехнология прокладки канализационных труб:
Подготовка траншеиГлубина траншеи зависит от глубины промерзания почвы в месте установки трубопровода канализации. Ширина траншеи не менее 40 см.

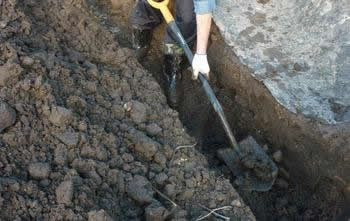

Выкапывание траншеи Траншея копается с уклоном, необходимым для нормальной работы трубопровода с эффектом самоочищения. Выполнение этих требований отвечает на вопрос: как проложить канализационные трубы? Дно траншеи тщательно трамбуется, создается песчаная или гравийная подушка не менее 10 см. Сборка системыТрубы канализационные укладываются в траншею раструбом против течения стоков.

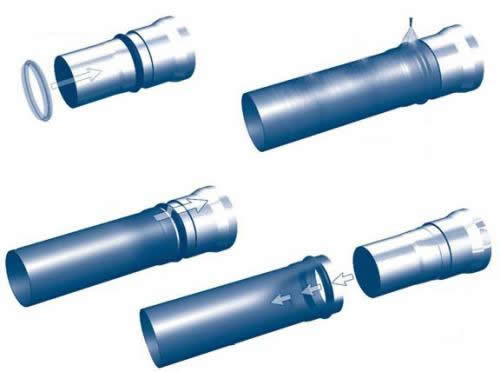

Соединение труб канализации Выпуск канализационной трубы внутренней системы соединяется с раструбом укладываемого трубопровода. Если длина трубопровода превышает 15 м, то устраивается смотровой колодец с ревизией для прочистки. УтеплениеВ случае близкого расположения к поверхности грунтовых вод придется производить неглубокую укладку (глубина не менее полуметра) труб. В этом случае систему необходимо утеплять. Утеплитель укладывается на трубопровод по всей протяженности. Если система канализации уложена, в соответствии с нормами, ниже точки промерзания, то утепление не требуется. В таком случае нужно учитывать глубину залегания в земле выхода внутренней канализационной системы. Если глубина недостаточна, то часть трубопровода нуждается в утеплении.
Труба в утеплителе Засыпка траншеиСистема канализации наружная проверяется на герметичность. Также определяется соответствие углов наклона труб. Если все требования соблюдены, то можно приступить к засыпке траншеи. Желательно засыпать трубопровод измельченным грунтом. Через каждые 5 см засыпаемого грунта рекомендуется трамбовать траншею по бокам трубопровода. Землю над трубой не уплотняют, так как существует возможность повреждения и нарушения герметичности стыков и системы в целом. Оптимальный вариант засыпки: 15 см песок, сверху грунт, выкопанный из траншеи.

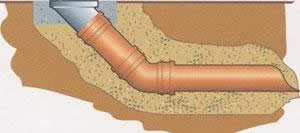

Засыпка траншеи песок + грунт Необходимо помнить:
|
||||||||||||||
