Прокладка труб отопленияОдин из наиболее важных аспектов в обеспечении здорового микроклимата в доме – устройство отопительной системы, и в частности, прокладка труб отопления. Долговечность всей системы зависит не только от качества материалов труб, но и от качества выполнения ее монтажа. В данной статье мы поговорим о видах прокладки труб, а также подробно остановимся на технологии скрытого монтажа. Устройство внешних трубопроводов отопленияОсновные виды прокладки труб для подключения к тепловой магистрали:
Бесканальная прокладка отопительных труб Прокладка труб в землеЭтот наиболее распространенный вид прокладки подразделяется на:
Способы прокладки отопительных труб

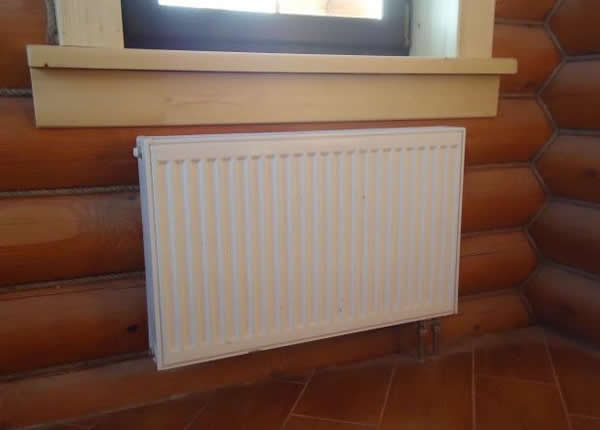

При скрытой прокладке трубы можно закрыть, к примеру, стеновыми деревянными панелями Независимо от типа применяемой трубопроводной системы (коллекторной, двухтрубной, однотрубной), прокладка труб может осуществляться такими способами:
Чаще большое значение при выборе способа прокладки и подводки труб к отопительным приборам играет фактор эстетики (возможность зрительного контроля состояния труб при открытой прокладке – реже). С технической стороны, при правильном монтаже, способ прокладки на надежность и работоспособность системы существенно не влияет. Существует зависимость технологии прокладки от материала труб. Например, тепловое расширение стальных труб минимально, их можно при монтаже практически замуровывать. Вероятность их разрыва или деформации в конструкции мала. Металлопластиковые трубы обладают абсолютно противоположными свойствами. Из соображений безопасности их необходимо защищать гильзами с диаметром, большим сечения трубы. Такая изоляция дает трубе для расширения дополнительное пространство и снижает теплопотери. Открытая прокладка осуществляется при помощи специальных клипс, которыми трубы крепятся к стене. Скрытая прокладка отопительных трубПлюсы и минусы скрытой прокладкиНесомненное достоинство такого способа то, что не нужно опасаться, что при дизайнерском оформлении помещения отопительные трубы не смогут гармонично вписаться в интерьер. Недостатки скрытого монтажа:

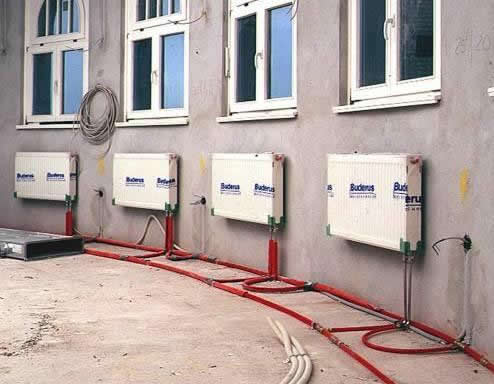

Скрытая прокладка отопительных труб в полу проводится до заливки стяжки Технология скрытой прокладки труб отопленияМонтаж разводки отопительных труб выполняют после установки всех радиаторов на стены. На период отделочных работ с радиаторов заводскую упаковку не снимают. Этапы производства работ:

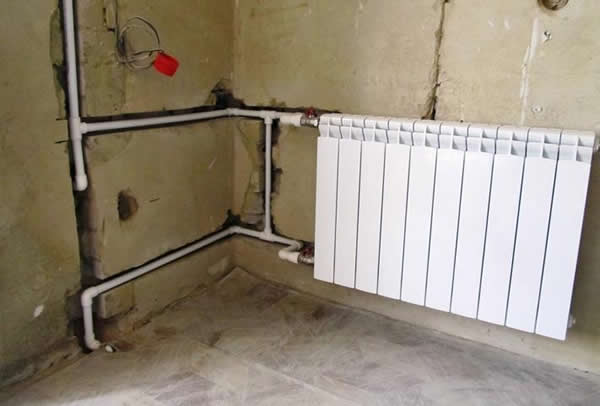

Прокладка отопительных труб в штробе
Нужно помнить, что применение разъемных соединений, таких как соединения с разъемными гайками, цанговые для металлопластиковых труб, при скрытой проводке недопустимо.
При скрытой проводке заливку труб необходимо производить исключительно после гидравлического испытания (опрессовки) системы отопления.
Декорирование трубопровода отопления коробом Заделка трубопровода должна выполняться только когда вся система отопления находится под давлением, что эмулирует ее «поведение». Произведение необходимых корректировок позволяет добиться минимального воздействия деформационных сил на декоративную отделку. |
||||||||||||||
