Как применять ПВХ трубы для электропроводкиПоливинилхлорид (ПВХ) обладает отличными техническими характеристиками, благодаря чему трубы из него крайне востребованы в строительстве. Трубы ПВХ для электропроводки полностью соответствуют требованиям, предъявляемым к такому виду изделий при прокладке электросетей: они обеспечивают простой монтаж, возможность замены кабеля в случае необходимости, надежную изоляцию и даже эстетичность. Какими еще преимуществами обладают ПВХ трубы для прокладки кабелей, какие разновидности присутствуют на рынке, и как произвести работы по их монтажу при обустройстве электроснабжения, вы сможете узнать из нашей статьи.

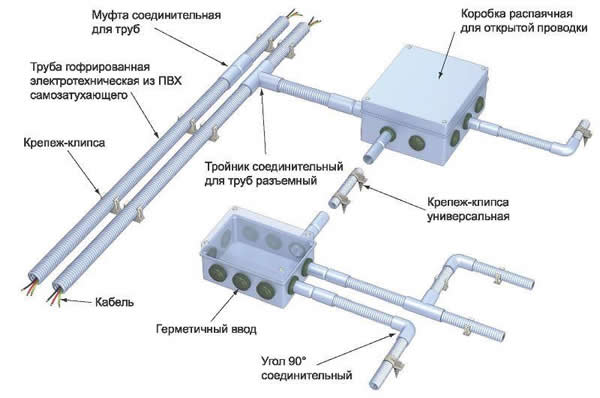

Отличные эксплуатационные характеристики электротехнических труб сделали их незаменимым компонентом систем электроснабжения Характеристики электротехнических ПВХ трубЭлектротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений. ДостоинстваТрубы из ПВХ обладают рядом неоспоримых достоинств:
Принцип укладки кабелей в штробе Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия. Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения. Труба ПВХ электротехническая – негорючая, она обладает самой высокой категорией по пожарной безопасности среди полимерных аналогов. РазновидностиЭлектротехнические трубы из ПВХ принято делить на две основные категории:
Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д). Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:
Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

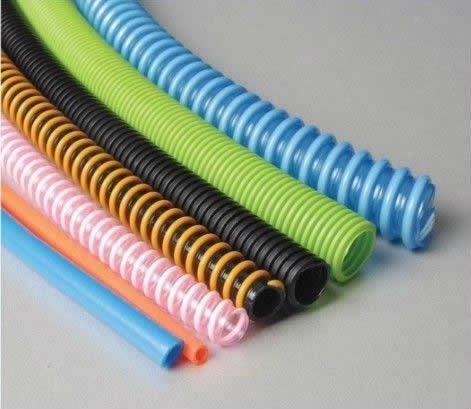

Гладкие и гофрированные электротехнические трубы ПВХ разных цветов Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы. К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

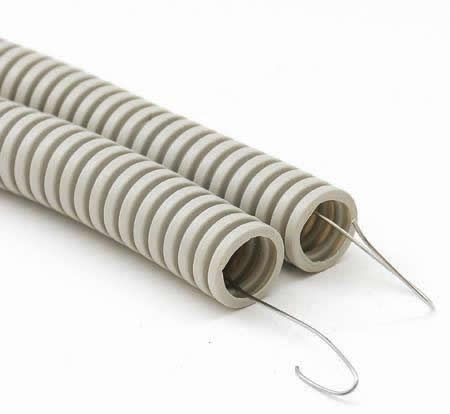

Гофротруба труба ПВХ с протяжкой для прокладки кабеля Монтаж кабеля в трубе ПВХИспользование комплектующихПреимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:
Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции. Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба. При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав! Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

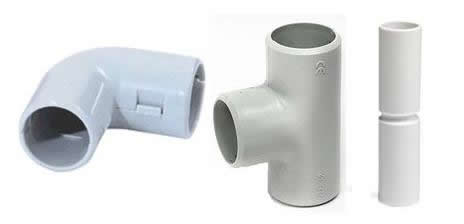

Поворот, тройник и соединитель для электротехнических труб Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем. Технология монтажаПроцесс монтажа выглядит так:

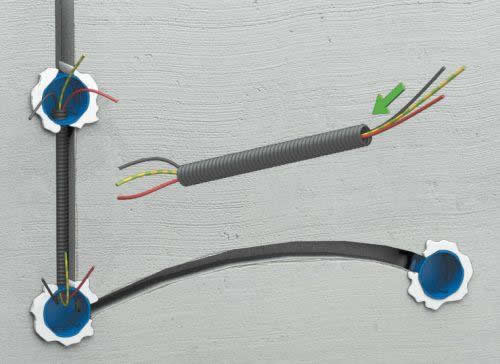

Схема протяжки кабеля в системе труб Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.
Тонкости монтажаТруба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:
Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

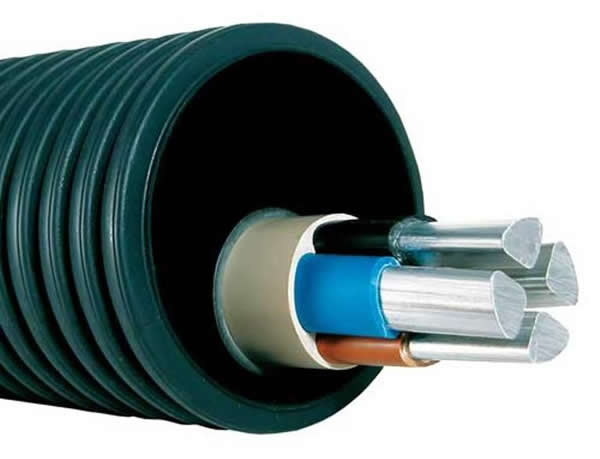

Двустенная гофрированная труба для прокладки кабеля Основным назначением гофротрубы является прокладка внутренних кабельных систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм. Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации. |
||||||||||||||
![]() |
![]() |
![]() |
