Работа с полипропиленовыми трубами: резка, зачистка, изгиб и монтаж

Трубная продукция из полипропилена пользуется большой популярностью и востребована для решения различных задач по организации водоснабжения промышленных и частных объектов. Для удобного и оперативного соединения изделий используется разный специальный инструмент и приспособления, в том числе и зачистка для полипропиленовых труб.

Основные операции, которые проводятся с полипропиленовой продукцией для прокладки трубопровода, рассматриваются в этой статье.

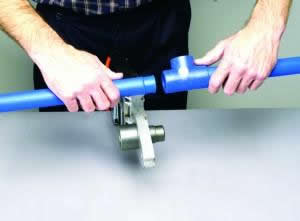

работа с полипропиленовыми трубами

Монтаж изделий из полипропилена

Подготовка к свариванию пластиковых труб

Для прокладки трубопроводов возникает необходимость в выполнении стандартных операций. Работа с полипропиленовыми трубами заключается в:

  • резке трубы для получения необходимой длины;
  • зачистке (торцевании) изделий;
  • выполнении нужных изгибов трубы на определенных участках магистрали;
  • проведении врезки в основной трубопровод;
  • правильной укладке изделий.

Инструмент для резки

Полипропиленовая продукция поставляется прямыми отрезками, длина которых может доходить до 12 м. Для получения необходимой длины выполняется резка полипропиленовых труб специальным режущим инструментом. Все ножницы, предназначенные для разрезания труб, можно классифицировать по нескольким группам:

  1. Прецизионные с трещоточным механизмом, предназначенные разрезать изделия 3,0 – 42,0 мм в диаметре.
  2. Роликовые труборезы – они более удобны в работе. Срез получается идеально ровным. Разрезание трубы осуществляется строго под 90?.
  3. Аккумуляторные ножницы — приводятся в действие от небольшого электромотора и позволяют делать качественные разрезы с высокой скоростью.
  4. Гильотинные труборезы — применяются для резки изделий с большим диаметром (до 350,0 мм).

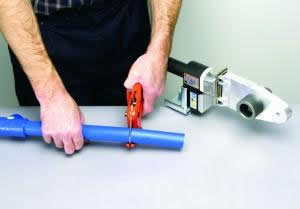

резка полипропиленовых труб

Резка труборезом

Работа с режущим инструментом не вызывает трудностей даже у начинающих мастеров.

В случае отсутствия специального режущего инструмента для ПП труб можно воспользоваться обычной ножовкой по металлу. При этом полученный срез необходимо будет дополнительно тщательно зачищать от стружки и заусениц.

Зачистка и торцевание срезов

Для обеспечения надежного соединения изделий между собой или с фитингами, необходимо провести зачистку концов труб, которая заключается в снятии с наружной стороны небольшого слоя полипропилена, а также промежуточного армированного слоя с края трубы.

«Зачистной» инструмент, который представлен в широком ассортименте обеспечивает работу с продукцией разных диаметров от 16,0 до 110,0 мм. Для удобства работы с разными диаметрами, зачистки выпускаются двухсторонними.

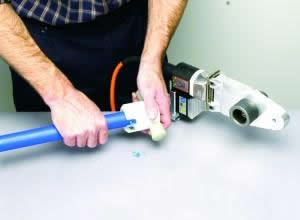

зачистка для полипропиленовых труб

Зачистка для ПП трубы

При прокладке водопровода с применением ПП труб с классическим армированием, удобно использовать шейвер, выполненный в виде насадки на дрель.

Для удаления среднего слоя изделия (алюминиевой армирующей фольги) предназначены торцеватели. С помощью этого инструмента обеспечивается вырезание внутреннего слоя от края трубы на необходимую глубину нагрева. Приборы с помощью регулируемых ножей легко подстраиваются под необходимый диаметр.

Врезка в магистраль

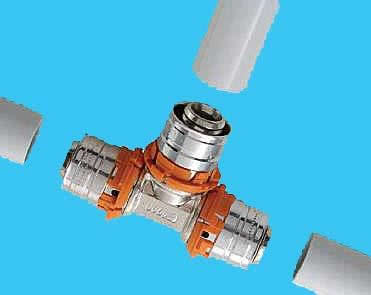

врезка в полипропиленовую трубу

Врезка с помощью тройника

Осуществить врезку в магистраль из полипропилена можно несколькими доступными способами:

  1. С использованием тройника.
  2. С использованием коллектора.
  3. Методом без спайки с помощью фланца.

Врезка в полипропиленовую трубу без использования пайки проводится за следующими этапами:

  1. Готовится отрезок трубы, на который монтируется патрубок необходимого диаметра.
  2. Далее из этого отрезка вырезается заготовка, которая должна перекрыть трубу, в которую осуществляется врезка.
  3. В трубе основной магистрали по диаметру патрубка сверлится отверстие.
  4. Просверленное для патрубка отверстие по своей окружности, а также внутренняя сторона фланца очень тщательно промазывается герметиком.
  5. На трубу с отверстием накладывается фланец и надежно монтируется с использованием хомутов.

При врезке в водопровод, работающий без давления, хомуты можно не использовать, а фланец закрепить с помощью обыкновенной изоленты.

  1. Герметик, который просачивается из-под уплотнения, необходимо незамедлительно удалить.

Монтаж ПП продукции

Как согнуть трубу

После подготовки изделий производится сборка полипропиленовых труб. Часто при прокладке трубопровода возникает необходимость слегка изгибать изделия, хотя производителями не рекомендуется делать эту операцию. Есть несколько способов, как согнуть полипропиленовую трубу:

  1. Используя фен или электропечь, труба нагревается до 150? и сгибается на нужный угол.
  2. Осуществляется холодный изгиб трубы на радиус, который равен не более 8 диаметрам изделия.

Наиболее предпочтительным является первый способ.

Сварка трубопровода

Соединение труб, имеющих диаметр до 63,0 мм, осуществляется двумя методами:

  1. раструбная сварка;
  2. муфтовая сварка.

При наличии резьбового соединения применяются фитинги с раструбом.

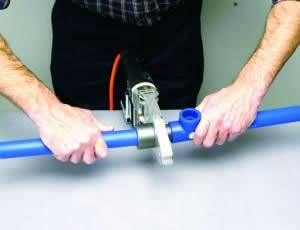

сборка полипропиленовых труб

Сваривание изделий

Изделия более 63,0 мм в диаметре часто соединяются по технологии сварки встык.

Для соединения изделий небольшого диаметра применяется специальный ручной сварочный аппарат. Для большого диаметра применяется стационарное устройство с предварительной центровкой.

Непосредственно процесс монтажа ПП продукции рассмотрен в статье «Как сваривать полипропиленовые трубы».

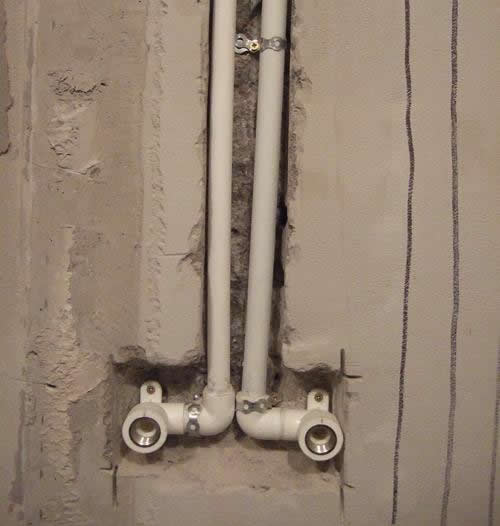

укладка полипропиленовых труб

Укладка трубопровода в штробы

Во время монтажа трубопровода осуществляется укладка полипропиленовых труб с помощью обводных трубок и крепежных элементов. Обычно при прокладывании закрытого водопровода трубы укладываются в штробы.

Изучив все способы работы с ПП продукцией, при наличии недорогого специального инструмента можно за короткое время качественно проложить трубопровод необходимой конфигурации.
