Расчет труб отопления: диаметр, теплоотдача, уклон и другие характеристикиОдним из основных этапов планирования системы отопления в доме или квартире является расчет труб отопления. На этой стадии разработки проекта определяются вид труб, а также их диаметр. Именно от правильности подбора всех исходных материалов для создания отопительной системы будет зависеть продолжительность и качество её функционирования.

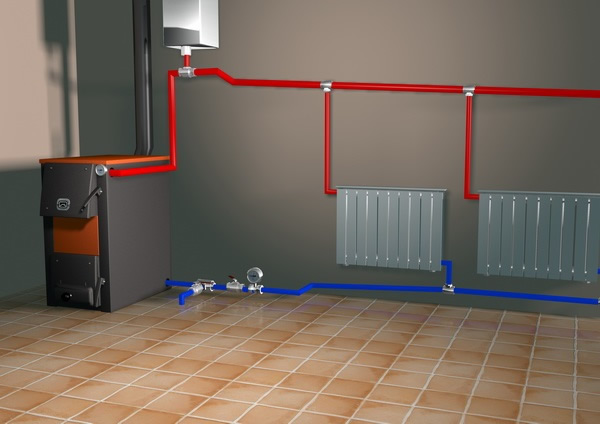

Правильно выбранные и смонтированные трубы отопления обеспечат минимальные потери тепла и бесперебойное функционирование системы Диаметры труб отопления и особенности их выбораПриступая к решению такой задачи, как расчет диаметра труб системы отопления, следует принять во внимание, что существует несколько понятий, объединённых общим термином «диаметр трубы». Каждые трубы могут характеризоваться следующими параметрами:
Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:
Именно поэтому, проводя расчет сечения трубы отопления, в обязательном порядке надо учитывать материал труб. Особенно, если предполагается создать систему, представляющую собой комбинацию разных труб. Одной из особенностей, влияющих на выбор размера любых труб, является единица измерения, принятая для оценки величины их диаметра, а следовательно, и их маркировки. Основной единицей, указывающей на размер трубы, является целое число или доля дюйма. Чтобы перевести дюймы в привычную для нас систему измерения, следует запомнить, что 1 дюйм = 25,4 мм. Как выполнить расчёт необходимого диаметра труб отопленияНачиная расчет диаметра трубы для отопления жилого помещения, следует учесть ещё один важный параметр. Это – тепловая нагрузка. В соответствии со стандартами, комфортные условия для проживания в помещении при высоте потолка в 2,5 м обеспечивают 0,1 кВт тепловой мощности, приходящихся на 1 м2 его площади. Следовательно, можно очень легко подсчитать, сколько же потребуется тепла для обогрева, например, комнаты в 20 м2: 20 * 0,1 = 2,0 (кВт). В соответствии с таблицей подбирается диаметр труб, способных обеспечить комфортное тепло. В нашем примере, согласно представленной таблице, для того, чтобы в комнате всегда было тепло, вполне подойдут трубы внутренним диаметром в 1/2 дюйма.
Тепловая нагрузка и расход теплоносителя для труб отопления различного диаметра Характеристики труб отопления: теплоотдача и уклонТеплопроводность труб и радиаторов отопленияУстановив в своём доме автономную отопительную систему, каждый для себя решает, какая будет температура протекающей по этим трубам воды. Всё зависит от пожелания домочадцев, внешних климатических условий и от типа батарей отопления, установленных в доме. Поскольку не существует какого-либо стандарта и ограничения на такой параметр, как температура теплоносителя, то определяющей величиной здесь должна быть теплоотдача труб отопления. Чем меньше теплопроводность труб, тем меньше теплопотерь произойдет до непосредственной доставки теплоносителя к радиатору. Рассмотрим, какие трубы обладают меньшей теплоотдачей:
При монтаже системы отопления использовать стальные трубы в чистом виде без утепления не рекомендуется, поскольку они существенно поспособствуют снижению КПД системы.

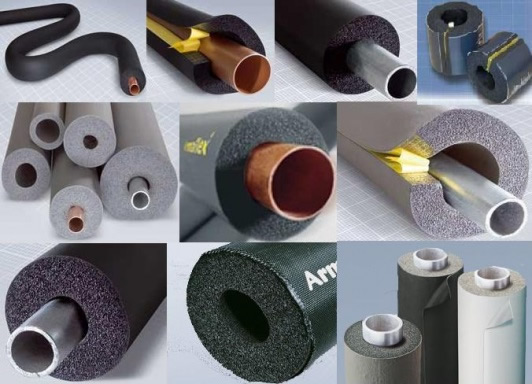

Трубы для отопления различных диаметров на низкотемпературных участках окружающей среды рекомендуется теплоизолировать специальными материалами Что касается радиаторов, то здесь, наоборот, приветствуются изделия из материалов с наибольшей теплоотдачей. Рейтинг по возрастанию качества радиаторов относительно их теплоотдачи будет выглядеть следующим образом:
Кроме того, существует параметр, который поможет определиться с количеством секций радиаторов. Это – их тепловая мощность, которая обязательно указывается в паспорте изделия. Обычно она соответствует величине, заданной из расчёта, что протекающая по трубам отопления вода будет иметь температуру 75°С. Для поддержания комфорта и экономии энергии в доме эту величину можно варьировать, изменяя в ту или иную сторону. Для создания оптимального микроклимата не стоит повышать температуру воды в полипропиленовых трубах выше 95°С во избежание их деформации и выхода из строя. Лучше всего увеличить общую рабочую поверхность батарей. Также для нормальной работы системы внутридомового отопления важно знать, каково давление в трубах, отапливающих дом. Стандартный показатель – 1,5-2 атм. Повышение давления выше указанных величин может привести к тому, что толщина стенки трубы для отопления окажется недостаточной. В этом случае неизбежно произойдёт разгерметизация и выход оборудования из строя. Чтобы избежать подобной неприятности следует использовать манометры для контроля давления в системе. Организация уклона труб отопления

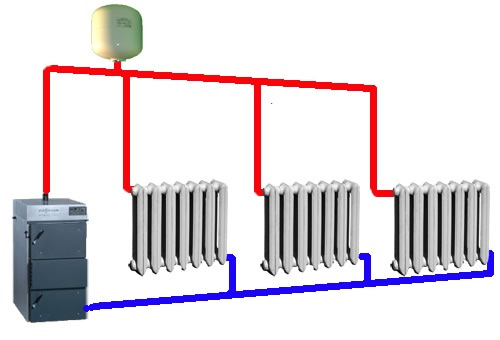

Правильное направление уклона труб отопления при естественной циркуляции Создавая автономную систему водяного отопления дома, не надо забывать, что она должна устраиваться с небольшим уклоном, помогающим правильному её функционированию. Особенно это актуально для системы естественной циркуляции теплоносителя по трубам. Правила выбора уклона труб отопления:
Для предварительной разметки угла наклона труб отопления используйте водяной уровень – ватерпас или гидроуровень.
Проектирование и монтаж системы отопления в доме – сложная задача. Поэтому лучше всего доверять её решение профессионалам, которые точно знают, как рассчитать трубы для отопления, выбрать подходящие материалы. Они проведут необходимые тепловые и гидравлические расчёты, гарантирующие, что система отопления в вашем доме прослужит надёжно и долго. Если же система отопления в вашей квартире или доме компактна, руководствуясь инструкциями нашего портала, вы наверняка сможете выполнить все необходимые работы не хуже, но при этом и существенно дешевле. |
||||||||||||||
