Разводка полипропиленовых труб: базовые принципыБлагодаря хорошим эксплуатационным свойствам пластиковых труб, а также их конструктивным особенностям, таким как легкий вес и удобство сваривания, они позволяют легко и оперативно прокладывать трубопроводы различного назначения. Поэтому очень важно знать, как правильно выполняется разводка полипропиленовых труб. Все нюансы и особенности этого процесса отражены в статье.

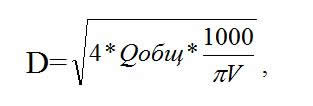

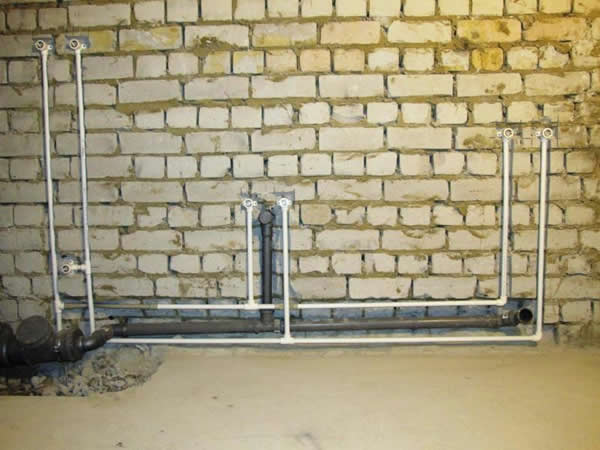

Водопровод на основе полипропиленовых труб Определение оптимального диаметраМонтажу магистрали всегда предшествует предварительный расчет полипропиленовых труб. Он проводится с целью определения количества и оптимального диаметра изделий для конкретной системы трубопровода, исходя из его предназначения. Правильно подобранный диаметр обеспечивает минимальные потери и необходимое давление в системе даже в часы максимального (пикового) потребления воды. Особенно важен расчет при проектировании системы водоснабжения многоквартирного дома с большим числом сантехнических приборов. Рассчитать самостоятельно внутренний диаметр трубы можно по формуле:
Для толстых труб значение скорости берется равное 2 м/с, а для более тонких – 0,8 – 1,2 м/с. Но, владельцам квартир и небольших загородных домов не стоит тратить время на сложные расчеты. Учитывая, что общая проходимость системы трубопроводов зависит от пропускной способности наиболее узкого места, то достаточно приобрести трубы с диаметром 20,0 мм при условии, что длина водопровода не превышает 10 метров. При стандартном количестве санитарных приборов (раковин, унитазов, умывальников) пропускная способность труб этого диаметра будет достаточной. При общей длине трубопровода до 30 метров необходимо использовать 25 мм изделия в диаметре, а при длине более 30 метров – 32 мм. Теплый пол

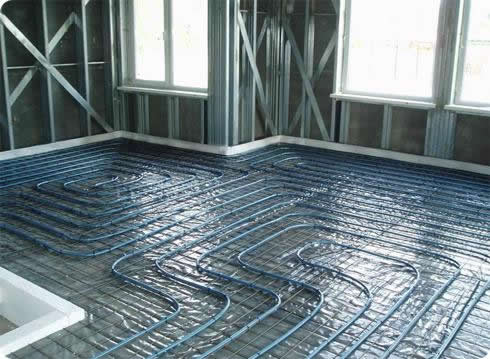

Разводка под теплый пол Благодаря достаточной механической прочности и устойчивости к высоким температурам очень часто монтируется теплый пол из полипропиленовых труб. Для этого необходимо:
Технология монтажа системыИзделия из полипропилена позволяют прокладывать инженерные системы:
Весь комплекс работ по монтажу системы водопровода (отопления) включает несколько этапов:
Прокладка трубопроводаСхемы разводки и чертежи полипропиленовых труб должны быть максимально точными, чтобы четко можно было определить места пересечения труб и правильно рассчитать количество необходимых фитингов и специальных обводов. Для организации горячего водоснабжения желательно использовать армированные трубы, а для трубопровода, транспортирующего холодною воду можно использовать не армированную продукцию. Чтобы смонтированный водопроводный контур полипропиленовые трубы долгое время безаварийно выполнял свои функции, необходимо выполнить несколько правил.
Пересечение труб
Разводка с помощью тройников

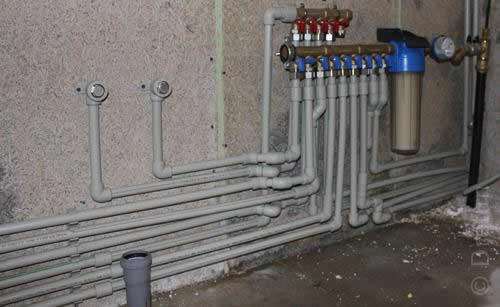

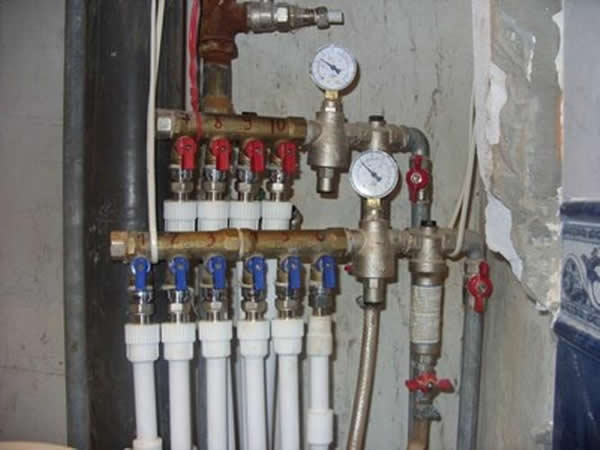

Коллекторная разводка
Рекомендуется при коллекторном способе разводки трубопроводов устанавливать шаровые краны на каждую линию, желательно ближе к началу ветки.
Крепление магистралиДля обеспечения надежной фиксации трубопровода из ПП и предотвращения его самопроизвольного перемещения определяются точки для жесткого крепления. К стенам магистраль крепится металлическими хомутами, имеющие резиновые прокладки. Хомут надежно огибает трубу в кольцо и фиксируется с помощью болтов. Применяются также скользящие (направляющие) крепления. Они обеспечивают осевое перемещение труб при нагревании, при этом полностью исключается механическое повреждение изделия. Естественное тепловое удлинениеПри составлении схемы разводки полипропиленовых труб для горячего водоснабжения (отопления) обязательно необходимо предусмотреть компенсационную петлю, так как ПП изделия при нагревании немного (приблизительно на 1 см) удлиняются. В этом случае вероятность деформации участка будет сведена к минимуму. Дополнительный компенсатор используется в том случае, если изменение длины участка магистрали превышает компенсирующую способность элементов трубопровода. При образовании внутренних углов горячего трубопровода, необходимо обеспечить, чтобы повороты труб находились на удалении 3,0 см от стены. В случае образования наружных углов соединения нужно располагать как можно ближе к стене.

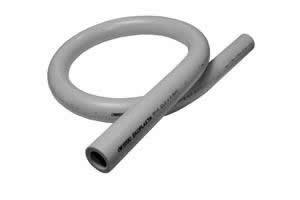

Компенсационная петля Таким образом, правильно смонтированный с соблюдением всех требований трубопровод из полипропиленовых труб является надежной и эффективной системой для обеспечения водоснабжения квартиры, загородного дома или другого промышленного (частного) объекта. За минимальное время с наименьшими финансовыми затратами без специальной профессиональной подготовки будет обеспечена качественная подача воды. |
||||||||||||||
