Использование ребристых чугунных труб

Традиционные, давно применяемые для отопления чугунные трубы, подверглись дальнейшему усовершенствованию и получили улучшение в виде ребер. Учитывая положительные свойства этого материала, труба ребристая чугунная широко применяется в системах отопления. Все особенности этого изделия рассматриваются в данной статье.

Чугунный ребристый радиатор

Применение чугунной трубы с ребрами

Чугунная ребристая трубопроводная продукция предназначена для использования в системах водяного или парового отопления:

• промышленных объектов;
• складов различного предназначения;
• производственных помещений и цехов;
• животноводческих комплексов и пр.

Данные изделия могут применяться и для монтажа системы отопления в жилых помещениях (частных домах) в виде чугунных радиаторов.

В системах отопления с помощью чугунной продукции создаются специальные регистры из ребристых труб. Именно использование в составных регистрах и является главным предназначением чугунных ребристых изделий. Благодаря ребрам, которые отливаются монолитно с трубой, значительно увеличивается площадь теплообмена, а значит, в разы повышается эффективность системы отопления. Отдельная чугунная труба тоже представляет собой радиатор отопления, поэтому применяется как в составе регистров, так и самостоятельно.

Также чугунные изделия активно применяются для производства экономайзеров, так как ребристые трубы экономайзера из чугуна практически не подвержены внутренним и наружным коррозийным процессам.

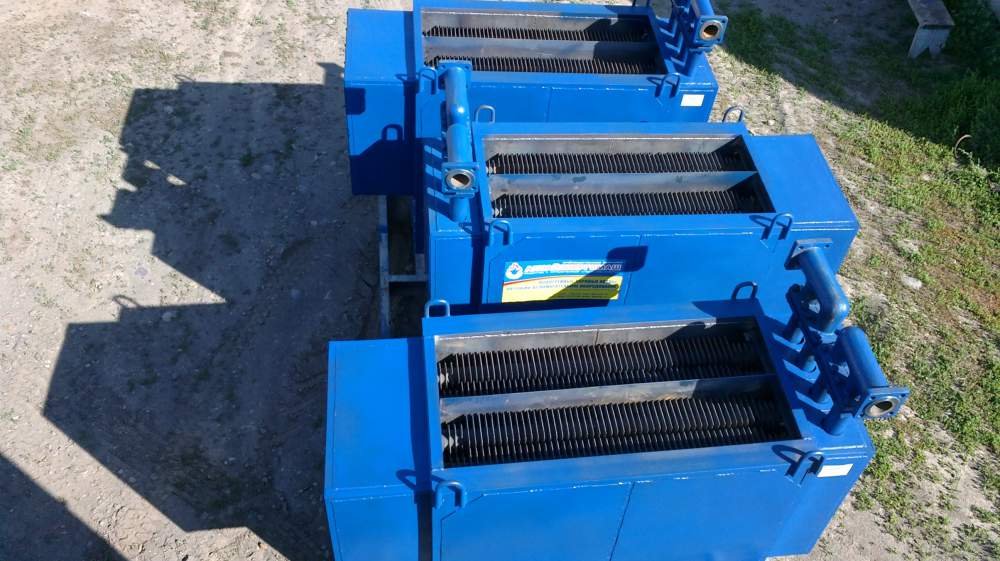

Блочный экономайзер из чугунных труб

Условия эксплуатации изделий

Чугунные ребристые трубы для отопления рассчитаны для использования с теплоносителем, имеющим:

• рабочую температуру до 90ºС (кратковременную до 150ºС);
• рабочее избыточное давление до 10 атмосфер (1 МПа);
• линейную плотность потока 0,60 кВт/м.

Промышленностью выпускаются  трубы чугунные отопительные имеющие:

• круглые ребра;
• ребра прямоугольной формы.

Чугунные изделия с прямоугольными ребрами

Положительные свойства чугунных изделий

Для изготовления современных труб используется специальный модифицированный магнием, церием и другими химическими элементами чугун. В результате такой технологии, материал получает более качественные характеристики по сравнению с традиционными канализационными трубами. Чугунная продукция для систем отопления положительно характеризуется:

• уже упомянутой выше устойчивостью против коррозии как внутренней поверхности, так и снаружи;
• хорошей теплопроводностью;
• способностью продолжительное время удерживать тепло;
• низкой стоимостью;
• очень продолжительным сроком эксплуатации (более 100 лет).

Для соединения эти изделия оборудуются на торцах специальными приварными фланцами квадратной (круглой) формы. С их помощью при сборке образуются торцевые стенки. Между фланцами в специальные канавки вставляются прокладки, которые обеспечивают герметичность соединения. Надежное сцепление изделий может также осуществляться с помощью резьбового соединения.

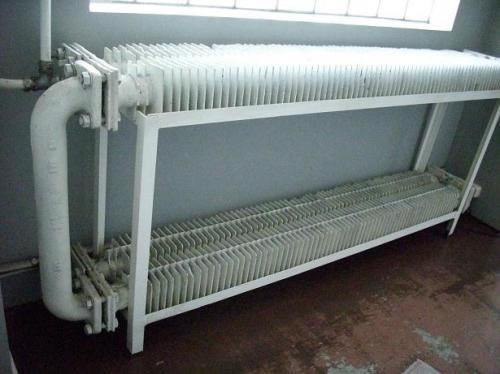

Применение ребристой трубы для отопления помещения

Недостатки продукции из чугуна

На фоне множества положительных качеств, трубы экономайзерные ребристые имеют несколько недостатков. В первую очередь они отличаются:

• невысокой устойчивостью против механических воздействий;
• достаточно большим весом, который усложняет транспортировку и монтаж изделий;
• затруднительной очисткой междуреберного пространства от пыли и грязи.

Основные характеристики ребристых чугунных радиаторов

Внутренний диаметр изделий составляет 70,0 мм, а наружный равняется 175,0 мм. Максимальная температура, которую гарантированно выдерживают изделия, составляет 150ºС.  Используются трубы для применения с паровыми котлами, обеспечивающими рабочее давление до 2,40 МПа.

Внешняя поверхность изделий покрывается специальной грунтовкой. Комплектуются радиаторы двумя глухими пробками и двумя пробками, имеющие отверстия. Левосторонние пробки маркируются литерой «Л». Поставляются изделия длиной 2 или 3 метра.

Монтаж чугунных труб

Для подключения ребристых чугунных радиаторов к системе отопления не требуется специального приспособления. Все работы сводятся к выполнению нескольких этапов:

1. Сначала изделия закрепляются на стене с помощью специальных кронштейнов или другим определенным для конкретного объекта способом.

При монтаже ребристых изделий из чугуна в системе отопления необходимо обеспечить расстояние от пола до оси трубы не меньше чем 20 см и 13 см от поверхности стены. В случае монтажа радиаторов в два ряда расстояние между осями труб выдерживают в 25 см.

2. Между собой для создания регистра трубы скрепляются с использованием торцевых фланцев. Соединение рядов осуществляется с помощью дуги.
3. Фланцы стягиваются между собой с помощью болтовых соединений.

При монтаже необходимо проверять и контролировать положение и целостность уплотнительной прокладки иначе не будет обеспечена герметичность регистра.

Пошаговая технология монтажа

Таким образом, ребристые трубы благодаря своим тепловым характеристикам и невысокой стоимости являются хорошим вариантом для оборудования системы отопления помещений. Использование таких изделий является эффективным и соответственно экономически выгодным.
