Шерхебель – тяжелая артиллерия в обработке древесины

Сложно представить себе столярные работы без использования специальных инструментов, этой цели служит рубанок, шерхебель, фуганок и другие специализированные приспособления. Каждый из них выполняет собственные задачи. Обойтись в столярных работах только рубанком невозможно.

Все виды рубанков для грубой и тонкой обработки древесины

Различные виды рубанков используются для разнообразных типов обработки древесины. Чаще всего для столярных работ применяется:

  • шерхебель столярный – инструмент для грубой обработки поверхности;
  • медведка – разновидность рубанка, отличающаяся большей длиной колодки и наличием в конструкции двух ручек, которые дают возможность работать плотникам в паре. При помощи медведки остругать материал до чистоты и гладкости не удастся;
  • фуганки и полуфуганки – обеспечивают высококачественную чистовую обработку, применяются для обработки заготовок с большой площадью поверхности, необходимы для пригонки деталей друг к другу;
  • шлифтик – позволяет снимать с заготовки тонкую стружку;
  • цинубель – инструмент, позволяющий наносить на заготовку мелкие дорожки, необходимые для обеспечения качественного склеивания деревянных заготовок между собой;
  • отборник, зензубель – с их помощью осуществляется выборка четвертей;
  • фальцгобель позволяет зачистить выбранные отборником четверти;

    Фото фальцгобеля

  • шпунтубель – применяется для выполнения шпунтов;
  • грунтубель – позволяет выполнять трапециевидные пазы, расположенные поперек древесных волокон;
  • рубанок калевка – применяется для фигурной обработки поверхности деревянных заготовок;
  • горбач – отличается криволинейной формой колодки и применяется для обработки выпуклых и вогнутых поверхностей.

Первопроходец для деревянной заготовки

Шерхебель – это настоящая "тяжелая артиллерия" среди столярных инструментов. Он применяется для строгания древесины, не подвергавшейся ранее никакой обработке. При строгании шерхебелем достигается лишь необходимая форма, размеры заготовки, но добиться гладкой, ровной поверхности не получится. С этой целью используются другие виды рубанков.

рубанок шерхебель

С помощью шерхебеля выполняется только грубая обработка поверхности древесины. В отличие от рубанка, он позволяет выполнять строгание на большую глубину, легко срезая даже существенные неровности. Конструкция инструмента, внешне напоминая обычный рубанок, имеет свои особенности, позволяющие облегчить выполнение грубой обработки деревянной поверхности. В отличие от других инструментов, железко шерхебеля имеет закругленное лезвие и устанавливается под углом 45° к подошве. Угол заточки может различаться в зависимости от твердости обрабатываемой древесины.

Для строгания мягких пород достаточно угла заточки 25-30°, для обработки твердых пород лезвие затачивается под углом 35°.

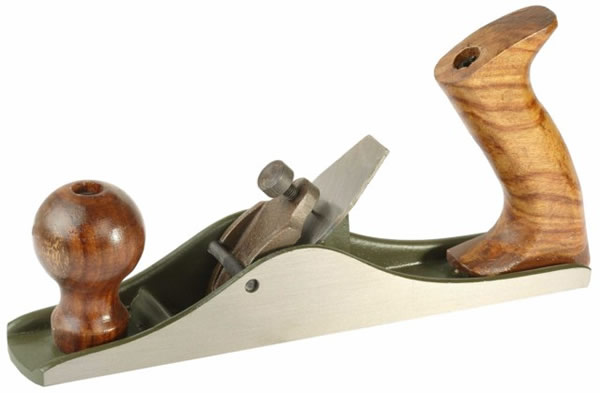

Фото шерхебеля

В стандартной конструкции шерхебеля лезвие (железко) имеет ширину 35 мм. В некоторых моделях размеры могут отличаться. Ширина колодки больше размеров лезвия примерно на 15 мм. Отверстие под стружку в шерхебеле больше, чем в рубанке, примерно 3-5 мм. Как уже отмечалось выше, грубая обработка древесины не позволяет добиться ровной, гладкой поверхности. Лезвие оставит желобообразные следы на древесине. Для их устранения применяется рубанок, финишная обработка проводится фуганком.

Как устроен деревянный и металлический шерхебель?

Колодка шерхебеля может быть выполнена из дерева или металла. В зависимости от материала изготовления колодки, конструкция инструмента будет немного различаться. Деревянные шерхебели выпускаются в соответствии с ГОСТ 14666-79. В соответствии со стандартом, в их конструкцию входит прямоугольный корпус, рога для упора рук во время работы, нож, зажимной клин для лезвия, подошва, пробка. В конструкцию некоторых моделей может дополнительно входить упор для лезвия. Поверхность деревянных элементов в конструкции шерхебеля покрывается лаком, обеспечивающим износоустойчивость и увеличение срока службы инструмента.

В соответствии с ГОСТ для изготовления шерхебелей применяются следующие материалы:

  • колодка – из твердых пород древесины;
  • подошва (по ГОСТ 2695-83) из граба, клена, ясеня, бука, белой акации;
  • накладка колодки – из вышеперечисленных пород древесины, а также березы, ильма;
  • ножи – из двухслойной стали. Основной слой по ГОСТ 1050-88 из стали марки 30, или по ГОСТ 1435-99 из стали марок У8, У8А, У9. Для плакирующего слоя применяются стали марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС (в соответствии с ГОСТ 5950-2000). Также допустимо применение других сталей, соответствующих по показателям стойкости перечисленным выше маркам.

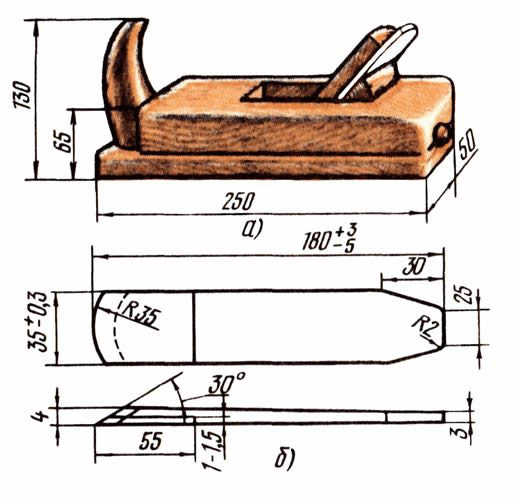

конструкция шерхебеля

В металлическом исполнении корпус изготавливается литым. В нем наглухо закрепляется рукоятка-рог. Для упора рук столяра во время работы устанавливается большая ручка. Нож фиксируется с помощью винтового соединения между прижимом и основанием корпуса. В отличие от деревянных моделей, металлические отличаются большей износоустойчивостью. Тем не менее, мастера предпочитают использовать деревянные столярные инструменты, так как они обеспечивают лучшее качество обработки.

Фото шерхебеля металлического

Как правильно работать инструментом?

Применение шерхебеля – грубое строгание древесины. В ходе этой операции с заготовки посредством возвратно-поступательных движений струга снимается стружка. Инструментом в металлическом корпусе обрабатывают заготовки из твердой древесины или ДСП. Основную работу по обработке дерева специалисты советуют выполнять инструментами в деревянном корпусе, так как они обеспечивают лучшее скольжение по поверхности заготовки.

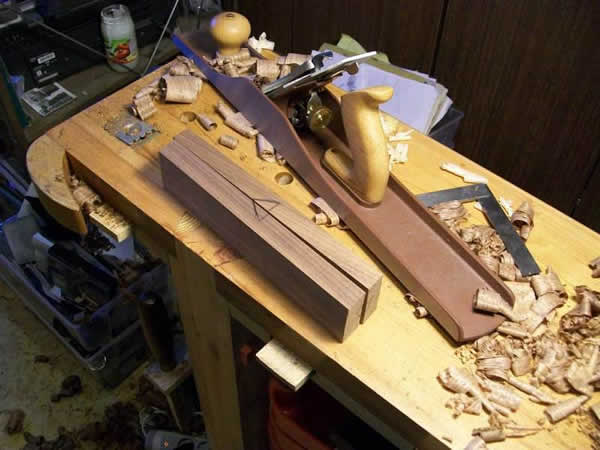

работа шерхебелем

Конструкция шерхебеля отличается наличием закругленного лезвия, позволяющего снимать с поверхности заготовки существенные неровности. Таким способом осуществляется подготовка древесины к дальнейшей обработке и чистовому выравниванию. В отличие от столярных рубанков, шерхебели имеют большие размеры. Они массивные и тяжелые.

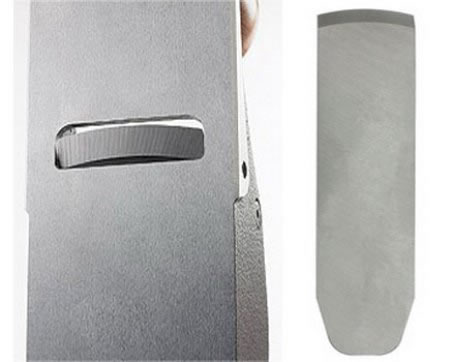

Фото лезвия шерхебеля

Для обеспечения качественной обработки заготовки ее необходимо тщательно зафиксировать. Лучше всего сделать это с помощью столярного верстака. При отсутствии такой возможности можно использовать обычный стол, к которому заготовка крепится струбцинами. Место обработки должно располагаться как можно ближе к тискам. Во время работы выполняются плавные, ровные, возвратно-поступательные движения. Сила прилагается во время движения инструмента вперед. Возвратное движение позволяет вернуть инструмент в исходное положение, поэтому оно всегда выполняется пассивно, без усилия.

Если лезвие рубанка затупилось ...

К работе должна быть подготовлена не только заготовка, но и используемые инструменты и приспособления. Нож должен быть заточен под необходимым углом (в зависимости от твердости обрабатываемой древесины). Положение ножа в корпусе столярного инструмента должно быть тщательно отрегулировано. Заточка режущего лезвия осуществляется на бруске, закрепленном на верстаке или столе. По бруску необходимо проводить нижней кромкой ножа (фаской). Нажим выполняется при движении от себя, при этом фаска должна полностью прилегать к камню.

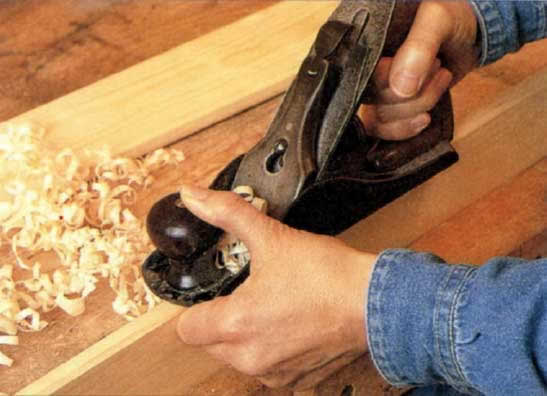

применение шерхебеля

Нельзя изменять угол заточки, так как фаска приобретет неравномерную ширину, может стать горбатой. Строгание, выполненное неправильно заточенным ножом, будет низкокачественным. Во время заточки на поверхности фаски образуются заусенцы, легко ощущаемые наощупь. Для их устранения нож переворачивают передней стороной и перемещают по поверхности камня легкими прямыми и круговыми движениями. После этого заусенец образуется со стороны фаски. Нож переворачивается.

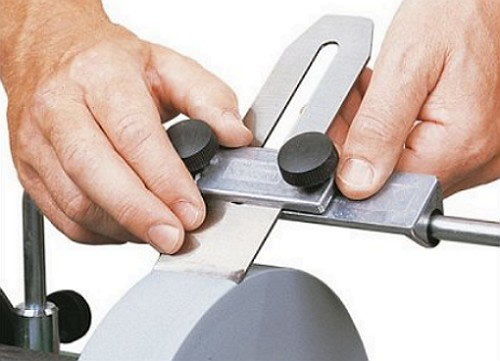

Фото заточки лезвия шерхебеля

Работа продолжается до тех пор, пока заусенцы не исчезнут с обеих сторон. Последним этапом заточки является правка лезвия на смоченном водой оселке. Обработка проводится круговыми движениями. Сначала правится фаска, затем – передняя часть. При заточке нельзя допускать перекосов режущей поверхности. Появление такого дефекта на ноже приводит к ухудшению качества строгания, сминанию стружки, забиванию просвета между ножом и колодкой. При обнаружении перекоса его необходимо незамедлительно устранить, сточив высокую часть и выровняв поверхность.
