Шайба – медная и алюминиевая страховка крепежей!

Шайба медная – это одно из многочисленных приспособлений для совершенствования крепежа. Материалов для изготовления этих элементов намного больше, да и внешний вид их довольно разнообразен. Давайте поговорим об этом подробнее.

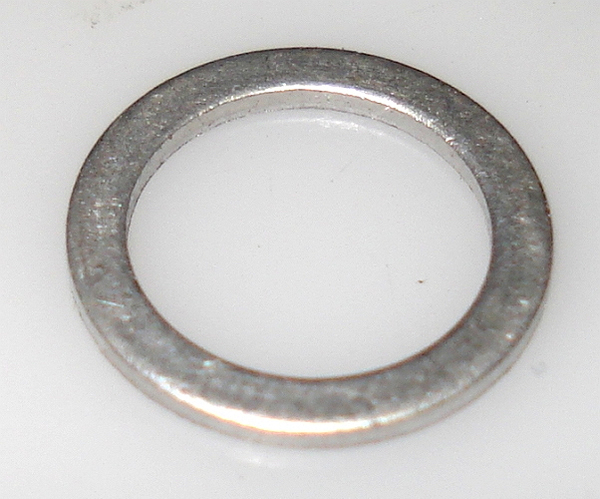

Плоская шайба: медная, алюминиевая и не только!

Строительство и ремонтные работы сопряжены с таким процессом, как крепеж материалов друг к другу. При фиксации одной конструкции к другой возникает необходимость закрепить как можно прочнее, ведь от этого зависит качество и долговечность постройки. Крепежными материалами служат гвозди, шурупы, болты, гайки и прочее. А вот как сделать так, чтобы максимально эффективно использовать имеющиеся фиксирующие средства? Для этого нужно увеличить поверхность соприкосновения головки крепежа (гайки, болта, гвоздя) с материалом.

Это, скажем так, один из наиболее дешевых, простых и распространенных способов. Задачу успешно решают металлические шайбы (алюминиевые, медные и другие). Шайба – это строительная деталь, которая подкладывается под головку соединительной гайки или другого крепежа (болта, гвоздя). Применяется это приспособление, главным образом, если нужно увеличить площадь опоры крепления. К примеру, скрепляя два листа фанеры между собой, неопытные строители (или те, кто делает ремонт своими силами, не прибегая к помощи профессионалов), могут столкнуться с тем, что гайка пройдет через материал насквозь, то есть проткнет его.

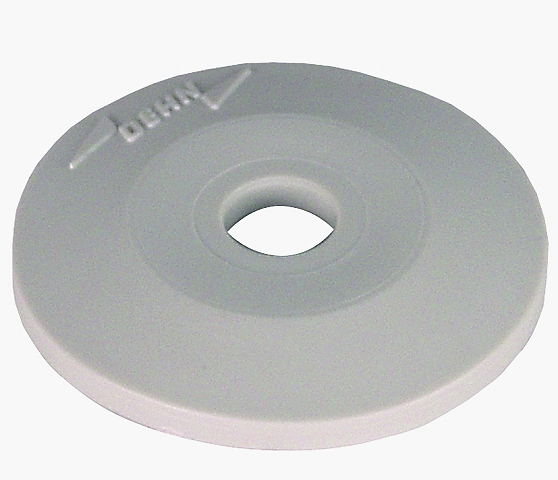

Происходит это из-за того, что головка гайки очень мала по сравнению с поверхностью монтируемого материала и давлением, которое на неё оказывается при закручивании. Чтобы этого избежать, под гайку подкладывается шайба: пластиковая, резиновая или металлическая. Крепежный элемент обопрется на нее, как бы утопая в ней, и не провалится. Для увеличения опоры гайки, применяют шайбы общего назначения, или, как их ещё называют, плоские шайбы. Они бывают различных размеров, от самых маленьких до очень больших.

Размер шайбы зависит от размеров крепежа (гайки, болта). Кроме вышеуказанного применения (увеличение площади опоры крепления), плоские шайбы служат для того, чтобы крепление не перекосило при затяжке. Перекоситься гайка может очень легко. Любой человек, который хоть раз непрофессионально крепил материал, знает, что как бы ровно ты не держишь отвертку, часто, в финале затяжки, выясняется, что головка перекосилась и не затянута строго параллельно поверхности.

Перекос гайки опасен тем, что края головки царапают материал, вырывают из него кусочки, если головка входит косо под углом. Это грозит такими осложнениями, как нарушение герметичности поверхности, попаданием влаги через поврежденные участки. Словом, это в дальнейшем может осложниться тем, что в этих местах возникнет плесень, гниль или грибок. Чтобы избежать перекоса, также используют косые шайбы и сферические, но и это не весь ассортимент, давайте рассмотрим все виды шайб, которые часто можно встретить в механизмах и конструкциях.

Как работают уплотнительные и пружинные металлические шайбы?

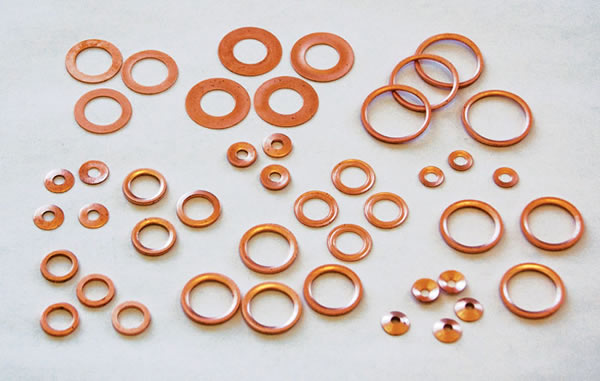

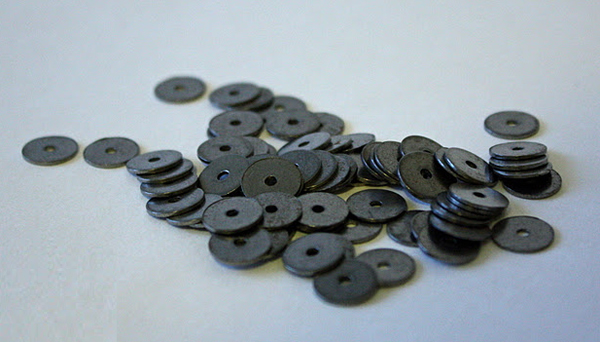

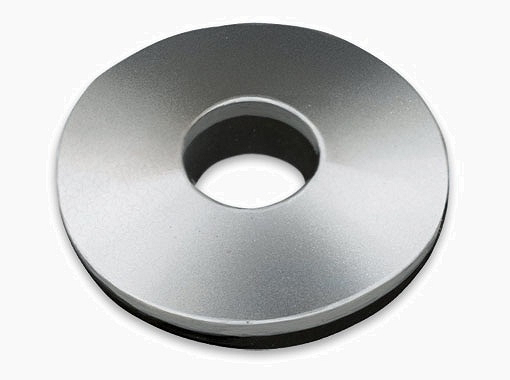

С целью профилактики и предотвращения проникновения влаги применяют уплотнительные шайбы. При затяжке они позволяют достичь стабильной герметичности контакта. Изготавливаются из металла (медь, алюминий), а также из металла в сочетании с резиной. Резиновая прокладка контактирует с поверхностью детали (конструкции), а металлическое покрытие оказывается проложенным под гайкой. При таком способе монтажа попадание влаги минимизируется, что увеличивает срок эксплуатации. Другая функция уплотнительной шайбы – это уменьшение давления на опорную поверхность. Эффект достигается за счет плотной резиновой прокладки.

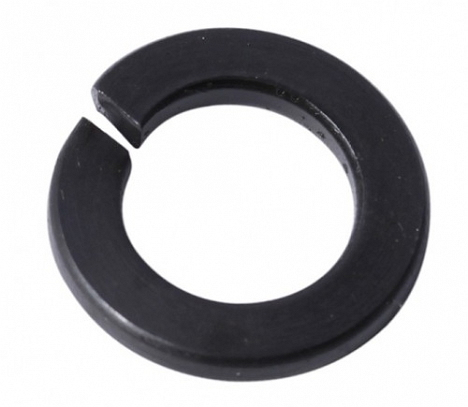

Пружинная шайба нужна для того, чтобы винты не отвинчивались сами. Это происходит под воздействием вибрации, которой могут подвергнуться строительные конструкции со временем или же непосредственно в процессе эксплуатации. Словом, из-за нагрузки крепление может выпасть, и возникнет опасность обрушения. Вообще, строго говоря, все шайбы, как строительно-монтажная деталь, предотвращают выпадение крепежей. Однако пружинные шайбы были созданы именно с целью максимизировать этот эффект. Эта деталь имеет и другие названия: шайба Гровера. Это фамилия английского инженера, который их изобрел и начал применять впервые.

Шайба имеет вид рассеченного поперек диска, концы которого находятся в разных плоскостях. Эти разрезанные концы не сходятся друг с другом, а если на них надавить, то пружинят и как бы расходятся. Пружинная шайба производится в виде легких, нормальных, тяжелых и особо тяжелых элементов (в зависимости от цели применения). Чем же полезны эти пружинящие концы детали? При затягивании гайки возникает упругая деформация шайбы. Вообще, любая деталь деформируется либо упруго, либо жестко.

Жесткая деформация слабее, менее устойчивая к вибрации и нагрузкам, чем упругая. Если изделие будет применяться в зоне малых вибраций (в жилом доме), то уместно применить шайбы общего назначения (плоские) или сферические, на усмотрение строителей. Если речь идет о машиностроении или станкостроении, то нужно использовать пружинные шайбы. Под нагрузкой ее упругая деформация предотвращает выпадение крепежей. Болт всё время как бы "притягивается", что не дает ему выпасть.

Другие специфические виды шайб – где еще нужна надежная страховка?

Стопорная шайба, как понятно из названия, останавливает или препятствует чему-то. Эти виды страховочных элементов подкладываются под крепление, затем выполняется завинчивание, после чего их зубчики загибают наверх. Создается фиксация, препятствующая смещению гайки относительно опорной детали. Выполняются они из металла: титана, меди, латуни, алюминия. Применяют для крепежей с метрической резьбой: болтов, винтов, шпилек. Также хороша такая деталь и для строительных саморезов.

Еще одна разновидность такого назначения – стопорная шайба с лапкой. Её применение аналогично зубчатой шайбе, с той разницей, что с её помощью фиксируют, как правило, шестигранные болты и гайки. Диапазон применения широк: для болтов и гаек от 3 до 48 мм в диаметре. Они бывают только металлические. Среди стопорных шайб различают также многолапчатые, которые применяются для стопорения шлицевых гаек. Конструкция шлицевых гаек предусматривает пазы, в которые и загибают зубцы (или "лапки") для обеспечения оптимальной фиксации.

Концевые шайбы представляют собой стальные пластины круглой либо овальной формы.

В самолетостроении применяются в концевых сечениях крыла. В станкостроении они используются для торцевого крепления деталей (звездочек, шкивов, шестерен и прочих). Существуют еще быстросъемные шайбы, они изготавливаются, как правило, из стали. Предназначены для применения в машиностроении для валов диаметром от 2 до 20 мм. Этот вид деталей легко сменить, если требуется. Как видим, сфера применения шайб очень широка. Здесь и ремонт жилых помещений, и строительство зданий, и станкостроение, и машиностроение, и самолетостроение. Шайбы различны по размерам, материалу изготовления и способам применения.
