Схема сварочного трансформатора – как стать электриком за несколько минут?

Схема сварочного трансформатора должна быть знакома тем, кто планирует воспользоваться электрической сваркой. Благодаря этому аппарату, можно производить ручную дуговую падающую сварку. Обсудим его устройство.

Схема сварочного трансформатора: зачем ее рассчитывать?

Любой трансформатор для контактной точечной сварки характеризуется двумя главными параметрами – выходным напряжением и током. А в основные функции этого аппарата входит регулирование сварочного тока и ограничение тока короткого замыкания. Стоит знать, что для того чтобы получить падающую характеристику, а также ограничение тока короткого замыкания, необходимо во время сварки последовательно с дугой включить большое сопротивление.

Оптимальным вариантом является индуктивное сопротивление. Это самый экономичный способ в данном случае. Именно такое сопротивление можно создать при помощи отдельной дроссельной катушки, если ее включить последовательно с дугой, или несколькими дроссельными катушками, если их объединить в одно целое с самим трансформатором, который необходимо также последовательно включить с дугой. Еще один вариант – увеличить внутреннее магнитное рассеяние самого трансформатора (здесь катушки не используют).

При планировании работы хорошим тоном считается производить расчет прибора. По входным значениям напряжения и силы тока вычисляют минимальную мощность, так можно узнать, чего ждать от вашего помощника. Как рассчитать сварочный трансформатор, знают инженеры, а если вы не планируете самостоятельно изготавливать эти механизмы, то можно воспользоваться калькуляторами в интернете, или готовыми данными в инструкции к каждому прибору.

Принцип работы сварочного трансформатора – функции дросселя

Устройство сварочного трансформатора зависит от главной детали – дросселя. Он позволяет регулировать сварочный ток и работает так: когда дуга при коротком замыкании возбуждается, ток, пройдя через обмотку из медного дросселя, создает мощнейший магнитный поток, который наводит в дросселе электродвижущую (ЭДС) силу самоиндукции. Именно эта сила направлена против напряжения сварочного трансформатора.

Стоит учитывать, что при вторичном напряжении трансформатора оно полностью поглощается падением напряжения в дросселе. Таким образом, этот процесс позволяет достигнуть почти нулевого значения в напряжении сварочной цепи. Благодаря тому, что возникает дуга, величина сварочного тока становится меньше. Этот процесс позволяет уменьшить ЭДС дросселя, который направлен против напряжения трансформатора. Таким образом устанавливается рабочее напряжение. Оно меньше, чем напряжение холостого хода, но его достаточно для постоянного горения дуги.

Принцип работы сварочного трансформатора позволяет увеличить силу сварочного тока: просто нужно увеличить зазор между подвижной и неподвижной частью магнитного провода дросселя. Этот процесс происходит так: когда увеличивается зазор, то сопротивление магнитного провода также увеличивается. Это ведет к уменьшению магнитного потока, соответственно, ЭДС самоиндукции катушки дросселя и индуктивное сопротивление уменьшаются. Все это приводит к тому, что сварочный ток увеличивается.

Виды сварочных трансформаторов – постараемся не запутаться

Разделяют виды сварочных трансформаторов по типам сварки, а также по фазовому регулированию. По первому признаку можно выделить трансформаторы для ручной дуговой сварки и для автоматической сварки под флюсом. По второму признаку классификация шире. Они разделяются на:

• сварочные трансформаторы с нормальным магнитным рассеянием амплитудного регулирования (в нем есть либо дроссель с воздушным зазором, либо дроссель насыщения);
• с увеличенным магнитным рассеянием амплитудного регулирования (в нем есть подвижные, разнесенные, реактивные обмотки, подвижные магнитные или подмагниченные при помощи шунта, конденсатор или импульсивный стабилизатор);
• тиристорные сварочные трансформаторы (они могут быть с импульсивной стабилизацией или подпиткой).

Это общая классификация. Но стоит разобраться в видах сварочных трансформаторов, основным различием которых является фазовое регулирование. Сварочные трансформаторы переменного тока с амплитудным регулированием режима сварки делают это при помощи изменения сопротивления или перемены напряжения холостого хода. При этом синусоидальная форма переменного тока передается без искажения.

Трансформаторы с тиристорным регулированием состоят из двух частей: силового трансформатора и тиристорного регулятора фаз. Они размещены или в первичной, или во вторичной цепи вместе со встречными и параллельными тиристорами, а также с системой управления. Основной принцип регулирования фаз заключается в преобразовании тока, из синусоидального в знакопеременные импульсы. Их длительность определяется при помощи того самого тиристора. При регулировании дуга начинает неустойчиво гореть. Для того чтобы ее горение было устойчивым, используют импульсивную стабилизацию или дополнительную подпитку.

Также среди видов аппаратов можно выделить интересные модели, например, тороидальный сварочный трансформатор. Если большинство схем собирают в виде букв "Ш" или "П", то этот агрегат будет в виде бублика. Считается, что возможность получить высокую мощность при относительно небольшом размере – основное достоинство такой модели. А вот еще одну находку – сварочный трехфазный трансформатор, удобно использовать в тех случаях, когда требуется многоступенчатое понижение тремя однофазными приборами, только он намного компактнее и удобнее в управлении.

Мы много говорим о переменном токе, а вот сварочный трансформатор постоянного тока удобнее и стабильнее, хоть и требует некоторых знаний от сварщика в плане эксплуатации. Такие аппараты довольно дорогие, сложное устройство повышает массу агрегата. Но принцип работы расширяет область применения, например, можно работать с нержавейкой или цветметом. Однако для этого приспособления нужны особые электроды. И понятно, что не стоит приобретать такие устройства как бытовые сварочные трансформаторы, уж очень денежно и замысловато.

Для постоянного тока устройство трансформатора намного сложнее, больше и дороже, но это компенсируется его удобством и функциональностью.

Трансформатор для контактной сварки – техника безопасности

Опасен может быть даже трансформатор для сварки проводов, который не отличается большими значениями токов. При работе необходимо соблюдать максимальную осторожность и не забывать о технике безопасности. Сначала следует убедиться, что помех для сварки нет, то есть отсутствует оргтехника, телевизор, другие кабели, и даже наличие слуховых устройств может стать помехой для безопасной эксплуатации сварочного трансформатора.

Далее следует обезопасить себя и других людей, которые будут работать с трансформатором, от поражения током. Не редки случаи смертельного исхода от травм, полученных разрядом тока. Соответственно, в работе необходимо использовать резиновые коврики, само изделие и прочие предметы, которые могут находиться под напряжением, брать в руки не стоит. Также нужно следить за тем, чтобы одежда всегда оставалась сухой. Помимо этого, работать во влажном помещении или при влажной погоде запрещено!

Затем стоит позаботиться о том, чтобы помещение, где происходит сварка, хорошо проветривалось. Это необходимо для того, чтобы защитить органы дыхания. Ведь во время сварки образуется едкий дым и пыль. Это основные правила, которые необходимо учитывать при работе со сварочным транзистором. Помимо этого, специалист по сварочным работам должен хорошо ориентироваться в конструкции своих агрегатов, чтобы в случае неисправности можно было оперативно осуществить ремонт сварочных трансформаторов.

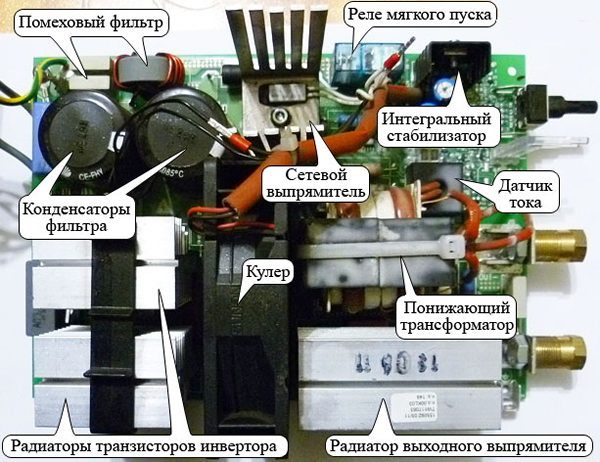

Ремонт сварочных трансформаторов – что мы сможем сами?

Основной проблемой, как правило, бывает самопроизвольное отключение аппарата, причиной которого может быть замыкание в цепи или между винтиками катушек. Починить довольно просто – отключить от сети, найти неисправность и заменить нужный элемент (конденсат, изоляцию или прочие детали). Если трансформатор сильно гудит, то это может стать причиной перегрева в дальнейшем. Причиной такого громкого шума могут стать слабые болты, стянутые листовые элементы. Исправить эту проблему довольно просто – необходимо подтянуть все виды болтов и гайки, посмотреть ситуацию с сердечником и при необходимости ее исправить.

Еще один недуг – чрезмерный нагрев. Причиной может быть неверная установка значений сварочного тока. Если вовремя не устранить эту проблему, то может сгореть вся изоляция, и аппарат придет в негодность, а также потребуется его достаточно продолжительный ремонт. Лучше всего соблюдать оптимальные значения сварочного тока, тогда перегрев не страшен. Произошел обрыв сварочной дуги и не получается зажечь ее снова – эта проблема известна большинству тех, кто занимается сваркой. В этот момент дуга представляет собой лишь искорки. Скорей всего, произошел пробой обмотки высокого напряжения.
