Масляный щуп и другие варианты – сходства и различия!

Масляный щуп мы найдем под капотом своей машины, но не только для масла существует инструмент с одноименным названием. Разновидности щупов для производства, ремонта и электроники мы рассмотрим в этой статье.

Щуп масляный – проще некуда!

Оказывается, щупов существует уйма, в каждой сфере они выполняют совсем разные задачи, это мы сейчас и увидим. Начнем, конечно же, с уже упомянутого нами масляного варианта, потому что, чем бы мы ни занимались, автомобиль есть почти у каждого. Да и такой конструкцией можно измерять уровень любой жидкости в различных агрегатах, отличных от картера двигателя. Главное, чтобы обследуемая жидкость была хоть немного вязкой, чтобы могла оставить и сохранить отметку на щупе, пока он достается из емкости.

В самом простом представлении такой инструмент представляет собой всего лишь металлическую пластинку или прут с головкой соответствующей длины. В зависимости от глубины емкости, в которой нам предстоит измерять жидкость, подбирается и длина щупа. На его конце имеются насечки, вырубленные прямо на пластинке, демонстрирующие максимальный и минимальный уровень, который должен иметь состав внутри сосуда. Такие же насечки имеет и головка масляного щупа, вернее, там они могут иметь несколько иной вид, но значение имеют то же.

Материал подобран для каждого случая свой, основываясь на устойчивости сплава к среде, в которой он будет находиться. В автомобиле нам достаточно достать щуп, протереть, опустить обратно и достать еще раз, чтобы узнать уровень масла в картере. В остальных устройствах принцип измерения будет такой же. Правда, если измеряемая среда более токсична или агрессивна, протирать щуп простой ветошью будет обидной ошибкой. В остальном, масляным щупом пользоваться просто, а его показания понятны на интуитивном уровне.

Круглый и конический щуп – какое значение имеет форма?

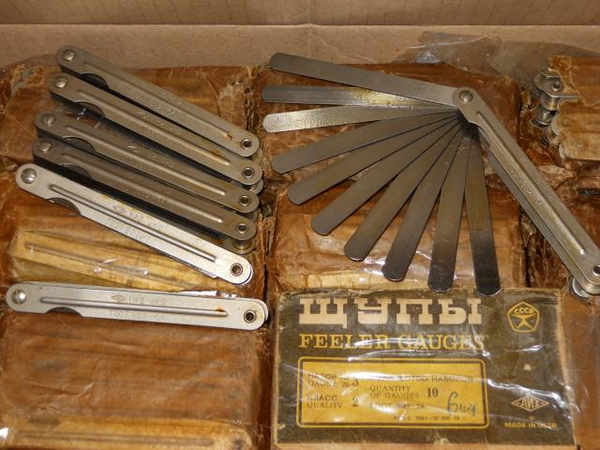

Кроме масляного, для автомобиля может применяться и другой тип, который сродни инструменту толщиномеру, то есть он может померить толщину или расстояние между двумя точками, только выглядит он, как пластинка либо набор пластинок различной толщины, которые и помещаются в зазор. Если пластинка вошла в него, значит, толщина зазора равна толщине пластинки. Они, в свою очередь, откалиброваны и проверены, остается только перебором найти нужную толщину. Называют их также измерительными щупами, используют при регулировке клапанов в автомобиле, при настройке фрезеровочных станков на производстве и т.д.

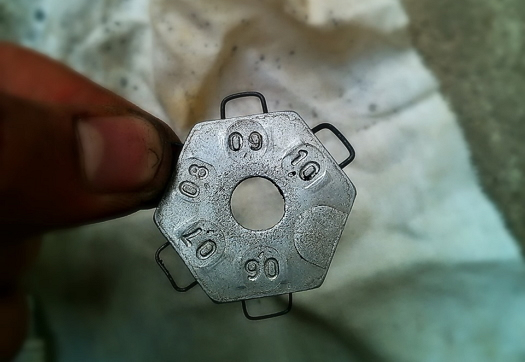

Для замера зазоров используют также круглый щуп, только теперь объектом исследования становятся криволинейные поверхности, к которым приложить плоскую пластинку невозможно, вернее, это не имеет смысла. Выглядит он, как проволока, выпускают их различного диаметра и в нескольких вариантах длины. Автомобилистам он может быть знаком при работе со свечами зажигания, также его часто применяют в вагоностроении. Если обратиться к форме таких приспособлений, то нельзя обойти вниманием конический щуп. Правда, под таким названием существует много инструментов, и в каждой области их функции не очень похожи.

Щуп конической формы может встретиться также для исследования зазоров, иногда они являются составной частью сложных регулировочных машин. Такое название встречается даже у экологов, в их деятельности это специальная головка для захвата семян при пробоотборе. Коническую форму может иметь и щуп электрический, там функция его будет заключаться в передаче сигнала от поверхности, к которой его прислоняют для измерения электрических показателей, на считывающее и анализирующее устройство, например, мультиметр. Коническими можно назвать и простые измерительные пластинки, речь о которых уже шла выше, если они имеют вид плоского конуса, его сечения.

Универсальный щуп – кто использует такое устройство?

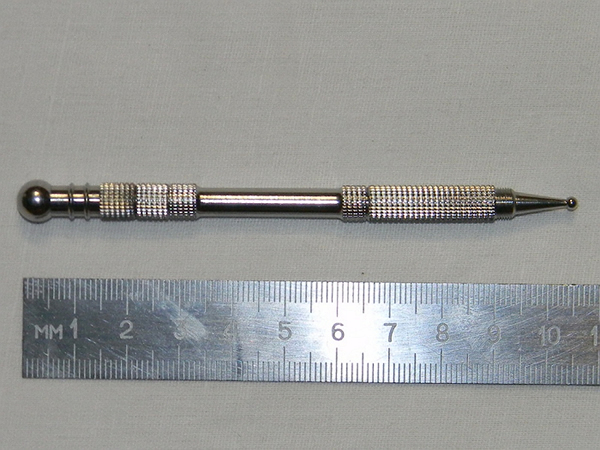

Чаще всего, мы имеем дело со специализированным щупом, размер, длина, форма или наконечник у которого уже определены, и поменять их невозможно. Но есть щуп универсальный, в котором эти параметры частично изменить можно. Они, как правило, разборные, а в наборе идут с комплектом сменных деталей, которые как раз мы и меняем, когда нам это нужно. Опять же, встретить такие удобные наборы можно во всех уже обсужденных нами областях. Конечно, универсальность не подразумевает, что один и тот же щуп мы сможем применить для замера уровня масла и зазора между деталями.

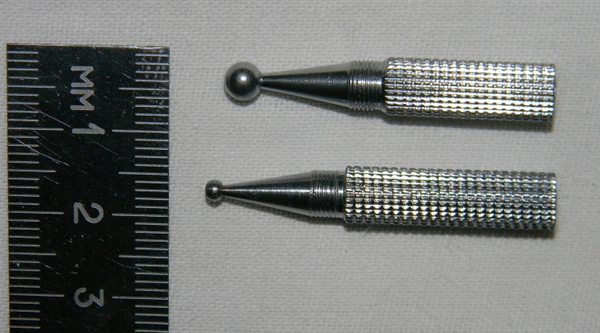

Универсальность таких приспособлений в том, что, например, в электронике такое приспособление будет иметь множество насадок с одной стороны, которой мы "трогаем" объект для измерения, или несколько вариантов крепления со стороны подключения к измерительному прибору. Часто любители радиотехники создают самодельный щуп, как раз максимально приближенный к универсальному, ведь они сами в этом заинтересованы. В области обследования зазоров будет универсальным большой набор пластинок различной толщины с малым шагом изменения этого параметра. Если это прибор более сложный, то для него будет несколько типов насадок, например, с различной полнотой шарика-наконечника щупа.

Универсальность щупа очень удобна тем, кто имеет широкий профиль работ, поэтому высокая цена таких наборов быстро окупается комфортом работы и оперативностью замены тех или иных параметров инструмента.

Контактные щупы – особенности измерений

Большую группу щупов занимают контактные варианты, потому что сегодня все предприятия меняют человеческий ресурс на автоматы, в том числе и станки, настройка которых уже тяжело дается человеческому глазу, а со щупом регулировка станков проводится тщательней и в разы быстрее. Самым примитивным представителем является простой щуп. Несмотря на незамысловатое название, его конструкция не так проста, но все же доступнее для понимания, чем у остальных. Внешне он похож на стержень с капелькой на конце.

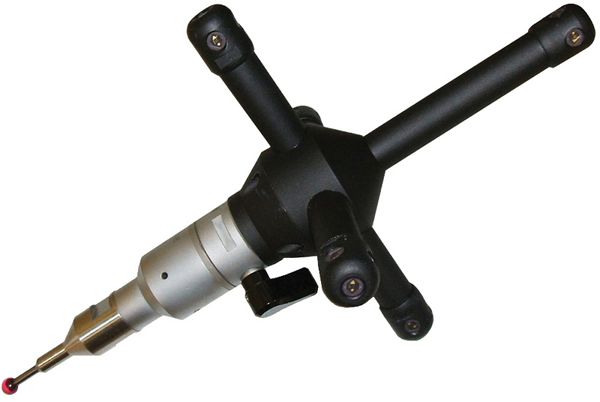

Именно шарик (наконечник) и является чувствительным элементом. Звездообразные щупы устроены сложнее, несколько таких наконечников расходятся в разные стороны, что дает возможность проводить объемные исследования поверхностей. Автоматические щупы могут быть игольчатыми или стрелочными, название уже говорит нам, что на конце у них не шарик, а игла. Иглой водить по поверхности почти не имеет смысла, поэтому традиционные контактные замеры ей не делаются, применим такой щуп в тех местах, где имеются узкие линии, резьба, например, желобки или вовсе точки. Можно применять для критически малых отверстий.

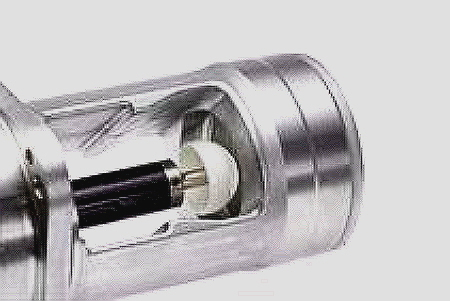

Керамические щупы с наконечником в виде большой полусферы выполняют трехмерные контактные измерения, правда, размер не позволяет различить мелкие углубления в поверхности, но это даже хорошо, когда нужно как бы нивелировать влияние шероховатости поверхности на результат. Когда наконечник измерительного приспособления снабжен дисковым щупом, то мы имеем возможность проверить поверхность внутри чего-нибудь, например, трубы. Конечно, для этого можно использовать звездообразный наконечник, но не во все точки он достает, а диск, насаженный на стержень, может залезть в более узкие или удаленные места.

Прокатыванием диска по выточке или канавке и проводится измерение. Цилиндрический щуп похож на простой, только на конце красуется не шарик, а маленький цилиндр. Применять его удобно при проверке качества отверстий в тонких заготовках, например, листовом металле. Шарик в таких условиях нацелить на тонкий срез тяжело, а вот вставить в отверстие цилиндр, чтобы он захватил весь срез в область анализа, вполне возможно.
