Соединение и монтаж чугунных труб

Отсутствие проблем при эксплуатации чугунного трубопровода напрямую зависит от того, насколько правильно выполнено соединение чугунных труб. На сегодняшний день в магазинах можно найти трубы из чугуна с раструбом (SME) или без него (SMU). Особенности различных способов соединений и станут темой данной статьи.

Герметичное соединение труб – залог стабильной работы

Проверка качества изделий

Способ монтажа обуславливается тем, какой именно вид труб Вы приобрели, но в любом случае, прежде чем монтировать трубопровод, проведите визуальную оценку качества изделий:

1. на внешней стороне не допускается наличие пятен, бугристости или вмятин;
2. изделия должны иметь ровную поверхность;
3. структура труб должна быть мелкозернистой и равномерной (это можно увидеть на срезе изделия);
4. стенки должны быть одинаковыми по толщине, чтобы проверить это, постучите по трубе в нескольких местах, если звук везде чистый и однородный, значит все в порядке.

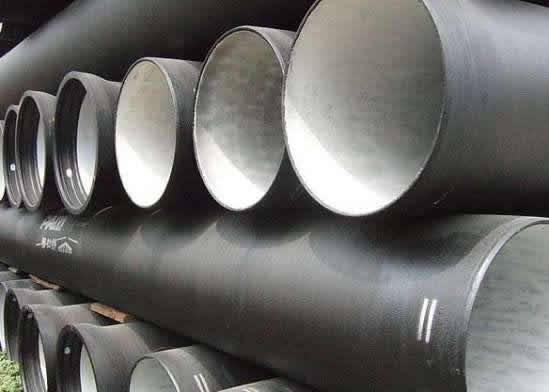

Чугунные трубы с ровной поверхностью и однородной структурой

При прокладывании трубопровода не используйте трубы с трещинами, так как любое нарушение целостности грозит образованием протечек воды при эксплуатации.

Прокладывание чугунных трубопроводов

Сборка трубопроводов из чугуна производится по направлению снизу вверх. Если дом многоэтажный, длина труб позволяет установить на каждом этаже по одной секции, что снижает вероятность протечек. Существует два вида прокладки трубопровода:

1. Вертикальная установка труб. При монтаже чугунных труб по вертикали необходимо обеспечить их надежное закрепление к стенам. С этой целью применяются специальные хомуты, которые устанавливаются под раструбом, с одинаковым расстоянием друг от друга.
2. Горизонтальная установка труб. Если трубопровод прокладывается в горизонтальном направлении, для фиксирования труб к стенам помещения используются скобы из металла, подвесные крюки или консоли. Промежутки между крепежами, так же как и при вертикальной прокладке, должны быть равными. Приспособления для крепления выбираются с учетом диаметра труб и толщины их стенок, в соответствии с требованиями СНиП.

Горизонтальная прокладка чугунных труб

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

1. Соединение чугунных раструбных труб SME осуществляется с использованием резиновой прокладки. Она вставляется во внутреннюю часть гладкого конца трубы и обрабатывается не растворимой в воде смазкой. Далее труба с силой вставляется в раструб следующей трубы до упора. Более подробно раструбное соединение будет рассмотрено ниже в статье.

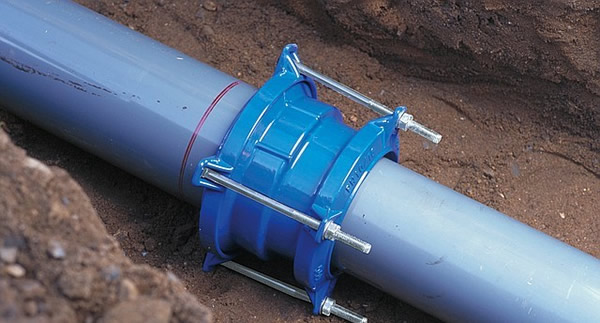

2. Для монтажа трубопровода из безраструбных труб SMU потребуется муфта соединительная для чугунных труб. Она одевается поверх соединяемых элементов и стягивается хомутом, крепление происходит посредством болтов. Внутренняя сторона соединительной муфты снабжается ограничительным упором, который отвечает за герметичность в месте стыка (более подробно соединение рассмотрено по ссылке «Соединение муфтой»).
3. Также безраструбные трубы можно соединить чугунной муфтой под зачеканку.

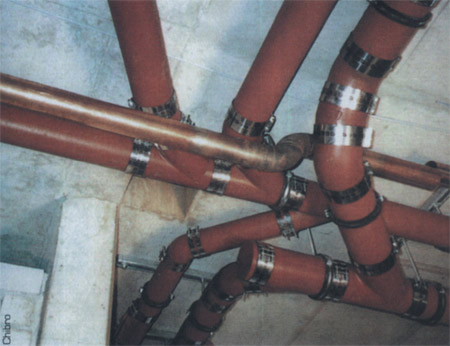

Соединение чугунных труб соединительной муфтой

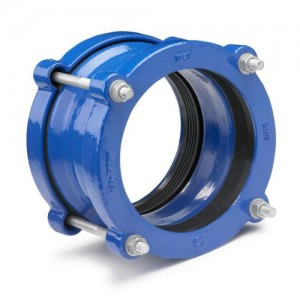

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

• раствор цемента;
• расширяющийся цементный раствор;
• асбестоцемент;
• серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

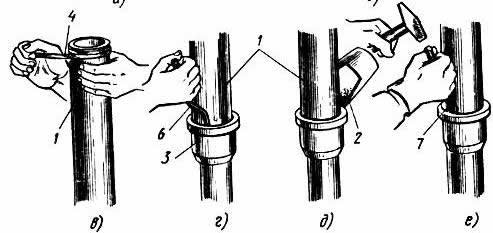

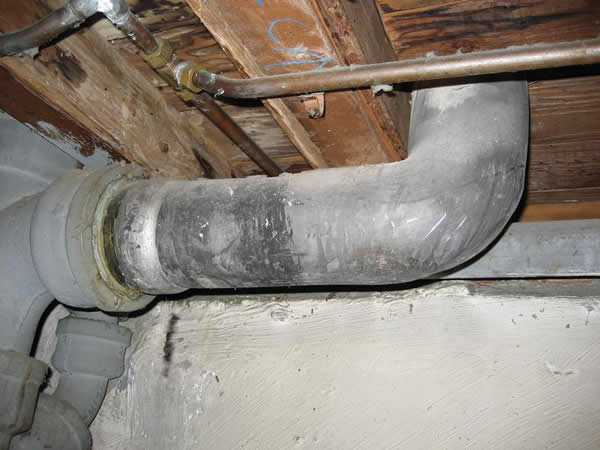

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

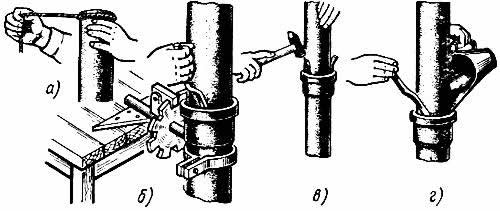

1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
2. гладкий конец вставьте до упора в раструб;
3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
3. вставьте трубу в раструб, заполните его конопаткой;
4. отцентрируйте трубу металлическими клиньями;
5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
6. по окончании монтажа уплотнителя стык заливается раствором цемента.

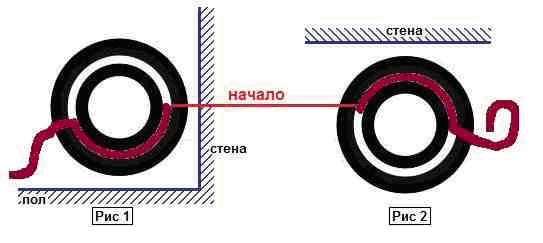

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Закрепление труб из чугуна

Крепить чугунные трубы необходимо для того, чтобы зафиксировать нужное положение, но при этом не препятствовать их возможному перемещению вдоль своей оси. Это особенно актуально для трубопроводов, подающих в дома отопление и горячую воду. В соответствии с данными требованиями, закрепление труб из чугуна производится подвижным и неподвижным способом.

При неподвижном креплении приспособления для крепежа прочно охватывают и удерживают трубу. Если в трубе происходит изменение температурного режима, она подвергается стягиванию в местах контакта с креплениями. Поэтому зачастую предпочтение отдается подвескам, на которых даже при жестком креплении трубопровод может незначительно перемещаться.

Для труб с наружным диаметром 40 мм (или меньшим) применяются крюки, для труб с большим сечением – подвески или кронштейны. Крепление всегда осуществляется под раструбом чугунных труб.

Хомут для соединения чугунных труб

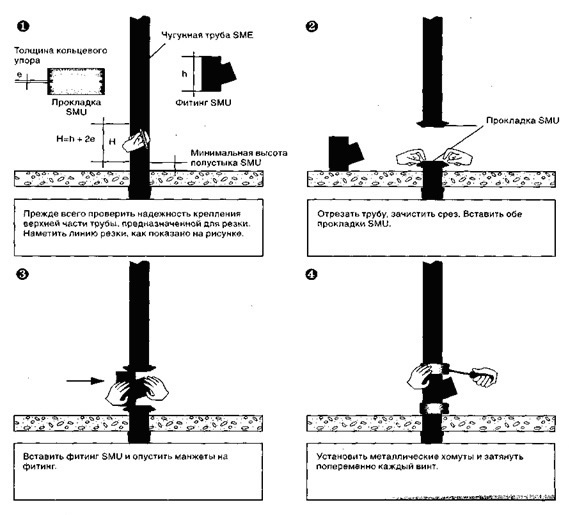

Схема монтажа хомута при соединении чугунных труб

Если трубопровод прокладывается по горизонтали и не имеет изоляции, шаг креплений зависит от рабочего диаметра трубы:

• при диаметре 15 мм расстояние равно 2,5 м;
• 20 мм – 3 м;
• 25 мм – 3,5 м.

Если трубы снабжены изоляцией, интервал установки креплений уменьшается – 1,5 ? 2,2 м. Вертикальный трубопровод крепится с расстоянием 3 м между каждым следующим крепежом.
