Соединение металлопластиковых труб

Чтобы сэкономить при монтаже трубопроводов, соединение металлопластиковых труб должно быть выполнено в соответствии с обязательными правилами. Несмотря на то, что цена на комплектующие для такого вида труб существенно выше, чем для полипропиленовых аналогов, трубы из металла и пластика сегодня продолжают широко использоваться при сооружении водопроводов и монтаже системы теплого пола.

Металлопластиковые трубы сочетают достоинства двух материалов:

• металл в составе такого изделия обеспечивает ему прочность;
• пластик обеспечивает гибкость изделия.

Так как соединить металлопластиковые трубы можно различными способами, то надо разобраться в особенностях каждого, а поможет в этом наша статья.

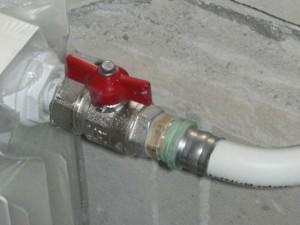

Некоторые виды фитингов требуют применения специального инструмента

Соединение металлопластиковых труб между собой

Соединение с использованием компрессионных деталей

Основные правила (работа не является сложной, поэтому выполнить ее можно самостоятельно):

• При таком способе соединения предполагается использовать специальные обжимные фитинги (соединители для металлопластиковых труб), изготовленные из латуни. Деталь, которую в этом случае применяют для соединения труб, представляет собой сборную конструкцию — накидная гайка, штуцер и разрезное кольцо.
• Для выполнения работы необходим гаечный ключ.
• Компрессионный фитинг можно при необходимости разбирать и затем использовать повторно.

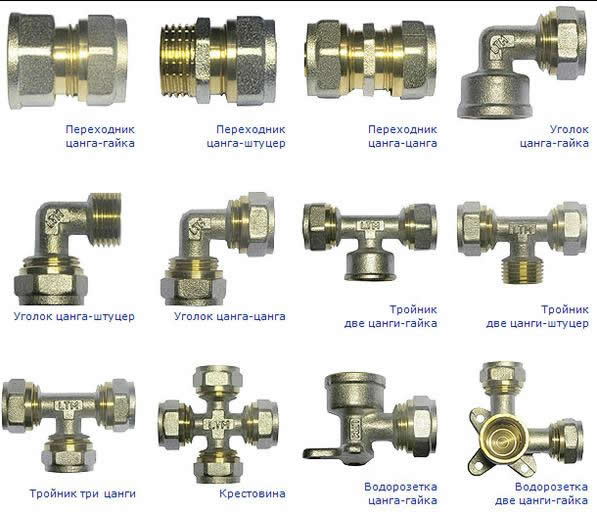

Ассортимент компрессионных фитингов для сборки различных трубопроводов

Порядок работы:

1. подготовить трубу нужной длины;
2. выровнять участок заготовки на расстоянии 10 см перед и после линии разреза,
3. обрезать трубу согласно разметке при помощи прецизионных ножниц, которые расположить под прямым углом по отношению к оси трубы;
4. проверить целостность деталей и прокладок;
5. надеть гайку, а затем кольцо от фитинга;
6. конец трубы обработать разверткой – внутреннюю фаску снимают калибровочной стороной, а внешнюю фаску – другой стороной;
7. использовать фитинги для соединения (трубу надо насадить на фитинг до упора);
8. закрутить накидную гайку на штуцер вручную, а затем ключом так, чтобы остались свободными 1-1,5 витка резьбы.

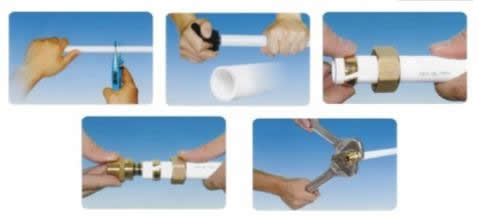

Пошаговая инструкция по монтажу компрессионных фитингов

При затягивании гайки надо быть очень аккуратным, чтобы кольцо не лопнуло.

Соединение при помощи специальных пресс-фитингов

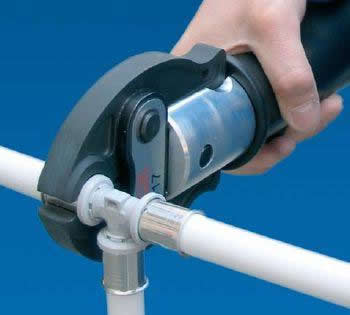

Есть способы соединения металлопластиковых труб, которые позволяют выполнять качественный монтаж системы теплого пола, а также скрытых коммуникаций. Один из них – обеспечение соединения металлопластиковых труб с использованием пресс-фитингов. Такое соединение является более надежным по сравнению с тем вариантом, когда применяются компрессионные детали. Для выполнения работы потребуется специальный инструмент – пресс-клещи.

Чтобы знать, как правильно соединять металлопластиковые трубы, надо четко представлять весь процесс выполнения соединения:

1. необходимо калибровать обрезанный край трубы – снять наружную и внутреннюю фаски;
2. проконтролировать диаметр трубы калибратором;

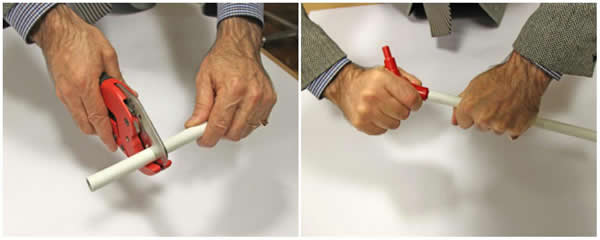

Обрезка и калибровка трубы

3. проверить наличие в фитинге уплотнительных колец, а также наличие диэлектрической прокладки;

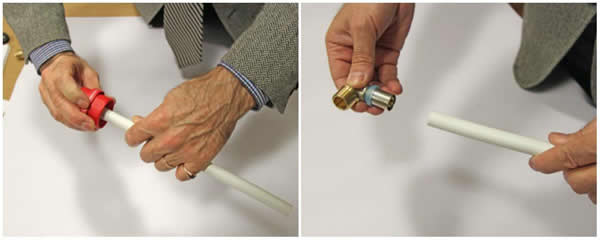

4. надеть на край трубы обжимную муфту;
5. на штуцер надеть уплотнительные кольца, и вставить его в трубу;

Зачистка и установка пресс-фитинга

6. провести обжимание стальной муфты при помощи пресс-клещей (в комплекте к этому инструменту должны быть вкладыши для труб разного диаметра). При обжимании стальной муфты надо следить, чтобы бортик гильзы находился в углублении пресс-насадки.

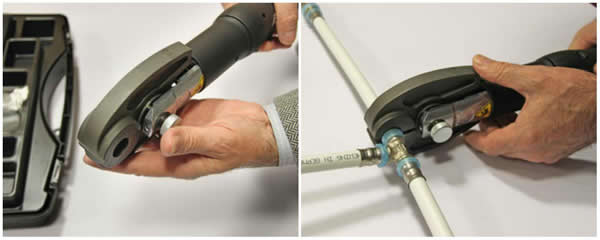

Подготовка пресс-инструмента (надевают вкладыш-насадку) и непосредственно опрессовка

Выполняя пресс соединение металлопластиковых труб, нежелательно обжимать стальную муфту дважды.

Если пресс-фитинг имеет закрепленную на нем муфту, то его сразу же сажают на трубу, и через отверстие в муфте контролировать глубину ее посадки.

Соединение с применением надвижных фитингов

При таком способе выполнения соединения труб потребуется, помимо пресс-клещей, эспандер, позволяющий расширить диаметр трубы. В итоге получают неразъемное соединение. Оно может быть использовано при скрытом монтаже трубопроводов, в том числе при заливке бетоном.

При проведении работ необходимо:

1. обрезать трубу;
2. надеть на край трубы муфту;
3. расширить край трубы при помощи эспандера;
4. надеть на край трубы фитинг;
5. зажать муфту прессом;
6. фитинг затягивают на штуцер, обеспечивая надежное плотное соединение.

Технология соединения надвижными фитингами

Применение гибридного соединения металлических и металлопластиковых труб

Как соединяются металлопластиковые трубы с металлическим стояком? В этом случае применяют гибридное соединение.

Для такой работы потребуется калибр, а также обжимной фитинг. Если изделия имеют разный диаметр, то надо подобрать резьбу, соответствующую диаметру металлической трубы, при этом шайба с гайкой, манжета и конус должны соответствовать металлопластиковой трубе.

Работу проводят в таком порядке:

1. на металлическую трубу надо намотать паклю;
2. накрутить на нее фитинг;
3. на металлопластиковую трубу надеть шайбу с гайкой;
4. край трубы калибровать, надеть его на конус, прикрученной к трубе из металла;
5. используя рожковый ключ, аккуратно закрутить гайку (шайба при этом крепко обжимает трубу из металлопластика).

Соединение металлопластиковой трубы с металлической

Качественно выполнить соединение металлопластиковых труб можно самостоятельно. Однако при этом все работы надо проводить таким образом, чтобы точно выполнялась технология соединения. При этом особое внимание надо уделить качеству металлопластиковых труб и фитингов.
