Соединение труб ПНД: особенности технологии

В зависимости от конструкции соединение труб ПНД бывает разъемным и неразъемным. Каждый вид имеет свои технологические особенности и правила монтажа. Выбор определенного варианта зависит от назначения и условий эксплуатации трубопровода, а также характеристик его отдельных элементов.

соединение труб пнд

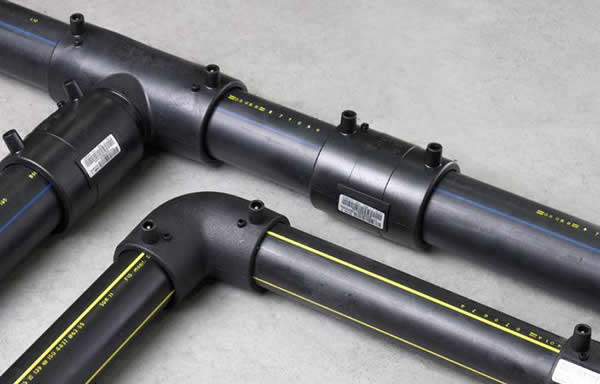

Соединения ПНД труб

Разъемные соединения

Такой вид фиксации отдельных элементов трубопроводов востребован в тех случаях, когда в дальнейшем может понадобиться демонтаж или применение сварки невозможно. Различают следующие виды разъемных соединений:

  • Раструбное. Для него необходимо использовать специальные уплотнители из эластичных материалов.
  • Фитинговое или фланцевое. Оно выполняется при помощи крепежных элементов специальной конструкции.

Как соединять ПНД трубы разъемным способом зависит от их диаметра и условий использования трубопровода. Крепление в раструб применяется для безнапорных сетей и не отличается хорошей герметичностью.

Компрессионные фитинги используются при соединении труб малого диаметра, от 20 до 35 мм, и монтируются следующим образом:

  1. Разбирают фасонные элементы, отвинчивая накидные гайки на несколько оборотов.
  2. Очищают поверхность труб от загрязнений и подрезают снаружи фаску.
  3. Перед тем, как собрать трубы ПНД, на них помечают глубину вхождения внутрь фитинга, а края смачивают жидким мылом.
  4. Детали трубопровода вводят в соединительные элементы, а после затягивают гайки.

как соединять пнд трубы

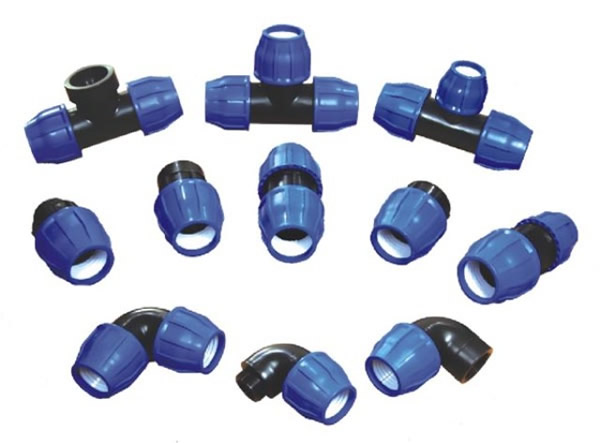

Компрессионные фитинги для ПНД труб

Для труб большего диаметра применяются фитинги с разрезным кольцом, которое надевается в конце монтажа. Для фиксации резьбовых соединительных элементов не требуется наличия сложного оборудования, однако следует контролировать величину прилагаемого механического воздействия, чтобы не повредить детали.

Фланцевое соединение чаще всего применяется для скрепления полиэтиленовых труб с металлическими. Оно выполняется с помощью болтов, которые фиксируют конец фланца на втулке трубы из ПНД с концом другого, приваренного к стальной.

соединения для пнд труб

Комплектующие для фланцевого соединения ПНД труб

Еще одну возможность разъемного соединения предоставляет труба ПНД с резьбой. Она не требует дополнительных элементов для монтажа трубопровода и используется для проведения водоснабжения. На одном конце трубы выполняется наружная резьба, а на другом – внутренняя. Их также используют в качестве обсадных при устройстве скважины и для защиты наружных сетей электроснабжения.

Неразъемные соединения

Они выполняются с помощью различных видов сварки и применяются для фиксации труб, диаметр которых превышает 50 мм. В результате получается надежное и прочное соединение, которое может использоваться на участках трубопровода, функционирующего под высоким давлением. Герметичность фиксации отдельных элементов определяет тщательность проведения сварных работ и соблюдение условий их выполнения.

Сварка встык

соединители для пнд труб

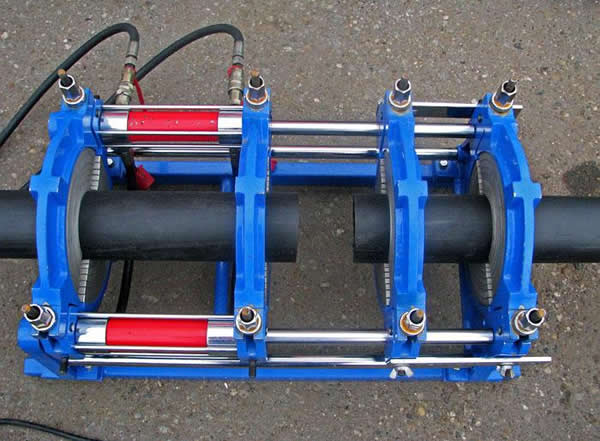

Один из этапов сварки труб ПНД встык

Является одним из самых распространенных способов неразъемного соединения для ПНД труб и заключается в нагревании их торцов до состояния вязкости при помощи нагревательного элемента, после чего они фиксируются между собой. Выдержка шва осуществляется до полного его остывания.

Стыковую сварку выполняют в такой последовательности:

  1. трубы очищают от загрязнений механическим способом;
  2. их концы устанавливают в кольцевых зажимах сварного оборудования и центрируют;
  3. проводят торцевание с применением специальных ножей и последующий осмотр с целью определения точности совпадения, которая контролируется размером зазора между ними;
  4. выполняют нагрев обработанных поверхностей нагревательным элементом и дальнейшее их оплавление;
  5. удаляют приспособление и фиксируют трубу, соединяя их между собой под давлением и с последующей осадкой стыка.

После завершения сварочных работ шов подвергают охлаждению, в процессе которого происходит достижение однородности и необходимой прочности.

При стыковой сварке не допускается использование труб, поперечное сечение которых деформировано и напоминает эллипс.

Сборка труб ПНД с помощью стыковой сварки должна осуществляться с контролем следующих параметров:

  • температуры и времени нагрева фиксируемых элементов;
  • величины давления при нагреве материала и последующем его охлаждении;
  • высоты оплавления полимера.

Современное оборудование позволяет устанавливать необходимые данные автоматически.

пнд труба с резьбой

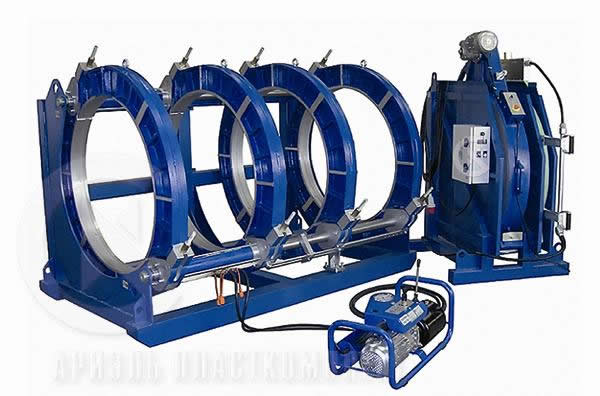

Оборудование для сварки встык

При этом необходимо соблюдать определенные правила, которые требуют:

  • выполнять все работы на ровной поверхности;
  • соблюдать совпадение осей свариваемых труб, разница не должна превышать 10 % от толщины стенок трубопровода;
  • закрывать противоположные торцы специальными заглушками, чтобы избежать сквозняка во внутреннем пространстве;
  • располагать трубы таким образом, чтобы заводская маркировка находилась сверху и располагалась в единую линию.

Электромуфтовая

Для такой сварки используются специальные соединители для ПНД труб, внутри которых находится низкотемпературная электрическая спираль. При подаче напряжения она разогревается и приваривает трубы к внутренним стенкам фасонных элементов.

врезка в трубу пнд

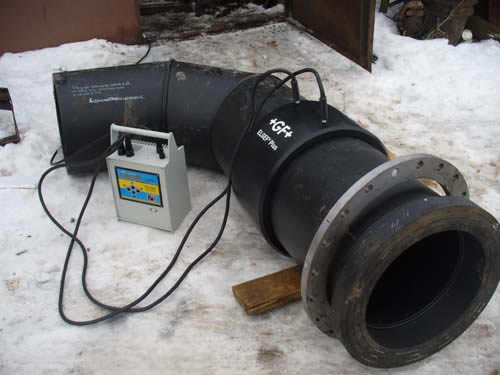

Электромуфтовая сварка труб ПНД

Технология сварки не отличается сложностью и может быть выполнена при наличии специального оборудования и соблюдения условий проведения работ, среди которых:

  • обязательная предварительная зачистка труб;
  • обеспечение неподвижности соединяемых деталей во время разогревания и охлаждения.

Процесс электромуфтовой сварки включает следующие технологические операции:

  1. обрезку торцов труб под прямым углом и снятие фаски;
  2. очистку поверхности соединяемых элементов;
  3. фиксацию труб внутри муфты и подсоединение к ее клеммам провода с электропитанием;
  4. включение аппарата в сеть и ожидание активации пластин, с помощью которых происходит размягчение внутренней поверхности полимера;
  5. отключение оборудования и снятие провода;
  6. охлаждение полученного соединения.

как собрать трубы пнд

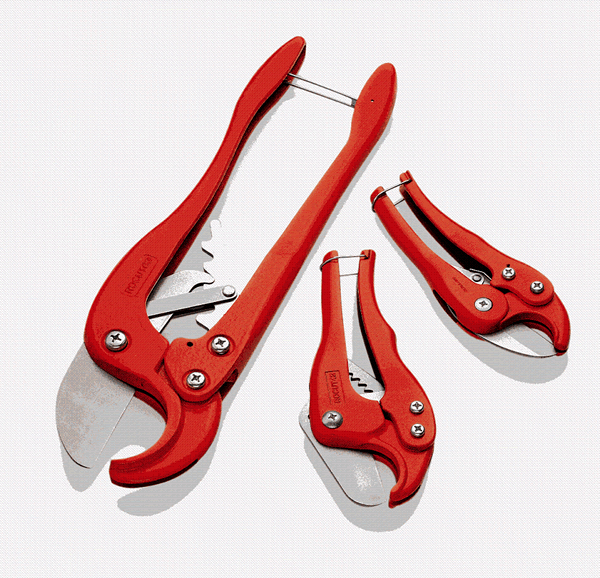

Приспособления для резки труб ПНД

Сварка с применением электрической муфты незаменима в тех случаях, когда врезка в трубу ПНД осуществляется в стесненных условиях, и при этом необходимо обеспечить высокую прочность и герметичность полученного соединения.

Диффузионная

Принцип сварки подобного типа заключается в нагревании внешней поверхности трубы и внутренней фитинга с помощью специальной насадки паяльника. После расплавления слоя полиэтилена элементы трубопровода вставляют друг в друга и охлаждают. Чтобы предотвратить протекание соединения, с внешней стороны фитингов снимается фаска.

Аккуратно снять фаску поможет специальный фаскосниматель, но при его отсутствии можно обойтись и хорошо заточенным строительным ножом.

Вариантом диффузионной сварки является соединение двух участков трубопровода в раструб. В этом случае функцию фитинга выполняет один из фиксируемых элементов. Диффузионная сварка не требует сложного оснащения и может выполняться своими руками при наличии минимальных навыков.

сборка труб пнд

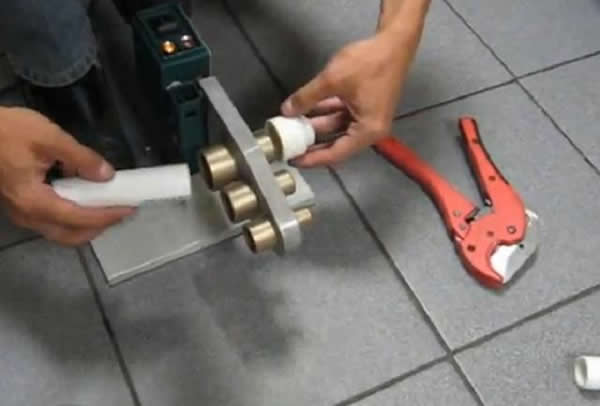

Диффузионная сварка ПНД труб

Выбирая способ фиксации труб ПНД, следует не только учитывать все нюансы их монтажа, но и тщательно соблюдать последовательность и условия выполнения соединений. Это обеспечит длительный срок службы инженерных коммуникаций и позволит обойтись долгое время без ремонта трубопровода.
