Соединение труб ПВХ: виды, способы и технология прокладки
Пластиковые трубопроводы выгодно отличаются от металлических тем, что при их монтаже соединение труб ПВХ можно провести собственноручно, без привлечения квалифицированных специалистов и использования сложного оборудования. Конечно, если Вы хотите избавить себя от хлопот, оставьте прокладывание коммуникаций профессионалам, но поверьте, частично с монтажом ПВХ-труб Вы без труда справитесь сами.
Существует несколько видов соединения труб из поливинилхлорида:
- раструбное;
- фланцевое;
- клеевое соединение (методом «холодной сварки»).
Рассмотрим подробнее каждое из них.
Примеры соединения ПВХ труб: раструбное (слева) и фланцевое (справа)
Раструбное соединение ПВХ-труб
Все раструбные трубы из ПВХ изготовители снабжают резиновыми уплотнительными кольцами, неподвижно закрепляющимися на торце изделия. С их помощью стыки получаются герметичными, а работы по соединению элементов трубопровода упрощаются. Цена на данные изделия вполне доступная.
О том, как соединить трубы ПВХ, имеющие раструб, читайте ниже:
- Перед монтажом очистите от загрязнений (грязь, песок, пыль и т. д.) раструб одной трубы и гладкий конец следующей. Проверьте качество резинового кольца, расположенного в раструбе, на отсутствие выпуклостей, смещений прогибов. С гладкого конца трубы снимите фаску (угол 150), нанесите метку, обозначающую глубину, на которую труба войдет в раструб. Монтажная метка должна быть меньше глубины раструба на 1 см.
- Уплотнительное кольцо раструба и гладкий торец трубы смажьте специальным силиконовым составом (продукты нефтехимии использовать запрещено). После нанесения смазки не допускается оседание на поверхности каких-либо посторонних частиц.
- Сопоставьте соединяемые элементы таким образом, чтобы оси труб совпадали.

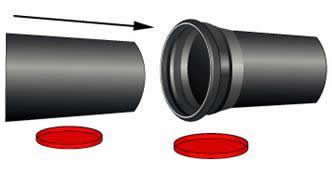

Схема раструбного соединения
- Осуществите соединение труб, придерживаясь отмеченной метки, не задвигайте трубу в раструб на большую глубину. Можно воспользоваться ломом, он легко выполнит функции рычага (при этом предусмотрите прокладку из дерева, которую нужно расположить между торцом ПВХ-трубы и инструментом).
Чтобы проконтролировать надежность соединения и удостовериться в том, что прокладка труб ПВХ проведена правильно, проверьте положение резинового кольца. Возьмите тонкую пластинку из металла (0,5-0,8 мм) и вставьте ее между раструбом и гладким концом соединенных труб так, чтобы она уперлась в кольцо. Осторожно перемещайте ее по окружности, оцените, проходит ли она равномерную траекторию. Если да, то соединение произведено корректно.
Фланцевое соединение труб из поливинилхлорида
ПВХ-трубы можно соединить и с помощью фитингов – это специальные соединители для труб ПВХ. Наиболее часто используются муфты соединительные, или муфты-фланцы (адаптеры, чугунные фланцы), которые снабжены резиновой прокладкой.
Монтаж ПВХ-труб с применением данных фитингов производится в такой последовательности:
- Подготовьте трубы нужной длины. При обрезании срез относительно оси трубы должен располагаться строго перпендикулярно. Зачистите торцы труб. Фаску делать не надо.
- Наденьте на срез трубы свободный фланец, далее – прокладку из резины. Следите, чтобы прокладка не перекрывала край трубы, а отступала от него на 10 мм.
- Задвиньте фланец на прокладку, соедините элементы, используя болты с ответным фланцем.
- Произведите равномерное затягивание болтов. Лучше всего прибегнуть к перекрестному затягиванию – так фланцы совместиться равномерно. Здесь же пригодится динамометрический ключ, чтобы точно рассчитать крутящий момент.
Усилия, необходимые для затяжки болтов при помощи фланцевого соединения
Клеевое соединение ПВХ-трубопроводов
Прокладка труб ПВХ или ХПВХ может производиться также с помощью холодной сварки, называемой по-другому клеевым соединением. В данном случае понадобится приобрести клеящий состав.
К подготовительным мероприятиям, предшествующим соединению ПВХ-труб клеем, относятся:
- визуальный осмотр труб и фитингов;
- проверка качества клея (срок годности, текучесть, пригодность вещества для имеющихся у вас труб).
Выбор размера кисти или аппликатора
Монтаж ПВХ-труб канализации холодной сваркой можно описать следующим образом:

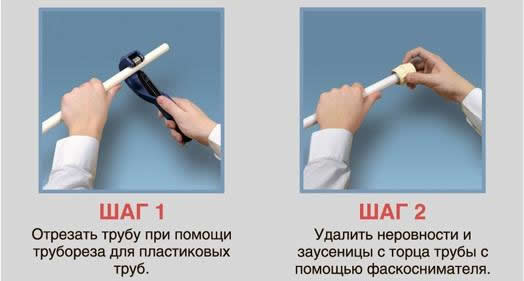

- Подготовьте отрезки труб нужной длины. Разрезание лучше проводить труборезом с роликами, так как с его помощью получается качественный срез.
- С торцов труб с помощью фасочных резцов уберите фаску (угол опять же 150). Этот пункт монтажа считается обязательным, ведь в противном случае возможно соскабливание клеящего вещества с фитинга, что приведет к нарушению надежности соединения. Предварительно измерив глубину фитинга, нанесите на торец соединяемой трубы монтажную метку.
Начало монтажа
- Используя Primer (чистящее средство) и чистую салфетку или тряпку, удалите с фитинга и торца трубы все загрязнения, остатки смазки и пр. Дайте поверхностям полностью высохнуть.
Применение праймеров необходимо не только для очищения поверхностей, это также помогает надлежащим образом подготовить соединяемые элементы, лучше пропитать их клеем и, соответственно, обеспечить надежное, прочное соединение.

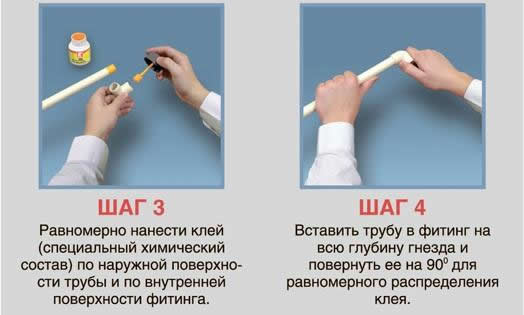

- Кистью с грубой щетиной или аппликатором нанесите клеящий раствор, равномерно распределяя его по внутренней поверхности фитинга и по наружной части ПВХ-трубы.
- Используйте для нанесения клея кисть, размер которой не менее радиуса соединяемых труб. Клей наносите по всей глубине фитинга и по всей длине склеивания торца трубы (это отмечено монтажной меткой).
- Вставьте трубу в фитинг, зафиксируйте, проверните элементы на 1/4 оборота – это распределит клей внутри соединения еще более равномерно.
Процесс склейки
- Все операции, следующие с момента нанесения клея на поверхности до момента соединения трубы с фитингом, Вы должны успеть завершить за 20-25 секунд.
- Рекомендуется удалить чистой тканью излишки клеящего вещества, проступившие с наружной и с внутренней стороны соединенных труб.
- Просушите клей. Дайте склеенным элементам трубопровода возможность высохнуть естественным образом, обеспечьте отсутствие всевозможных воздействий на них в данный период. Время, которое для этого понадобится, зависит, во-первых, от давления, оказываемого на стык, а во-вторых, от температуры воздуха.
Минимальное время высыхания:
- 5-10 минут при температуре воздуха от +100 С и выше;
- 15-20 минут при температуре воздуха ниже +100 С.
Если соединения в будущем не подлежат гидравлическим испытаниям, то независимо от размеров, диаметров и оказываемого давления время просыхания не должно быть менее 60 минут. Если же гидравлические испытания трубопровода будут производиться – как минимум сутки (для любых фитингов и труб, имеющих диаметр до PN16).
|
|
