Cварка полиэтиленовых труб: стыковая и электромуфтоваяНадежность и исправное функционирование пластикового трубопровода (особенно если он напорный) напрямую зависит от способа соединения труб, из которых он состоит. Самым прочным способом является, безусловно, сварка полиэтиленовых труб. С ее помощью можно соединить элементы трубопровода не только между собой, но и с фитингами. О ее технологии и пойдет речь в нашей статье.

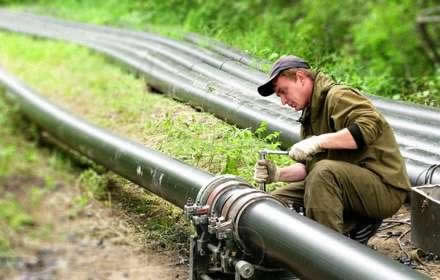

Сварщик выполняет монтаж Способы соединенияКачественно выполненное сварное соединение полиэтиленовых труб позволяет сохранить первоначальную гибкость труб из ПНД и не оказывает отрицательного влияния на их прочность. Такой трубопровод представляет собой монолитную конструкцию, как если бы он был одной трубой внушительной длины. Сварка используется при монтаже коммуникаций открытым способом (на поверхности земли с последующей укладкой в траншеи) и при бестраншейной реновации. Многие не знают, как соединить полиэтиленовые трубы с применением сварочного оборудования. Существуют два метода выполнения сварки напорных труб из полиэтилена:
Стыковая сварка ПНД-трубОсобенности методаЕсли коротко, то монтаж пластикового трубопровода в этом случае начинается с нагревания и постепенного расплавления соединяемых торцов посредством нагревателя сварочного агрегата. Затем следует соединение труб с оказанием давления.

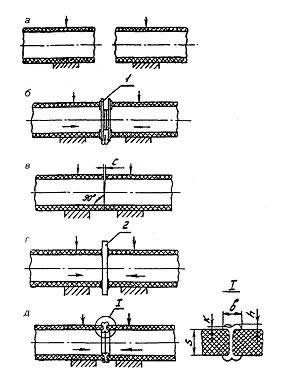

Схема процесса сварки встык Обратите внимание, что использовать при этом трубы из полиэтилена разных марок, а также различающиеся по диаметру и SDR запрещено. К тому же толщина стенок не должна быть менее 4,5 мм, а допустимая температура окружающей среды – от -150 С до + 450 С. Выполнить соединение труб стыковой сваркой не так просто, как может показаться любителю. Лишь квалифицированные, опытные специалисты, применяющие профессиональное оборудование для сварки, способны гарантировать высокое качество сварных швов. С другой стороны, именно сварка встык обладает такими важными преимуществами, как приведенные ниже:
Для производства сварки встык требуется подготовить трубы и фитинги с идентичными параметрами:
Технология стыковой сваркиТехнология сваривания описана ниже:
Лучше проводить данную операцию электроторцевателем, он срезает и уравнивает торцы четко под углом 900 механическим путем. Обрезание осуществляется до тех пор, пока не появится ровная непрерывная лента стружки.

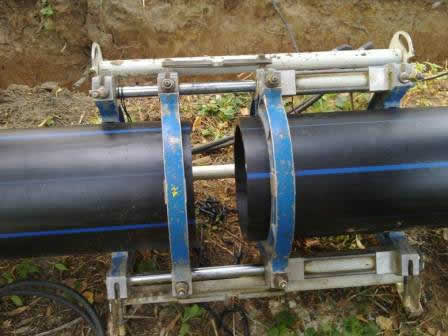

Торцы труб перед соединением

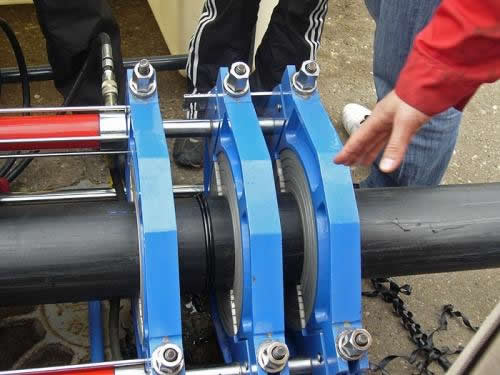

Соединение труб после нагрева
Электромуфтовая сваркаИзвестен и еще один способ сварки труб из полиэтилена – монтаж с применением электромуфт (также она носит название терморезисторная сварка). Основными положительными характеристиками электромуфтовой сварки является качественное соединение элементов трубопровода и несложный, быстрый процесс монтажа. С ее помощью, в отличие от стыковой сварки, можно соединить трубы с толщиной стенки 4 мм и менее. Инструкция по сварке с помощью электромуфт предполагает такие этапы:

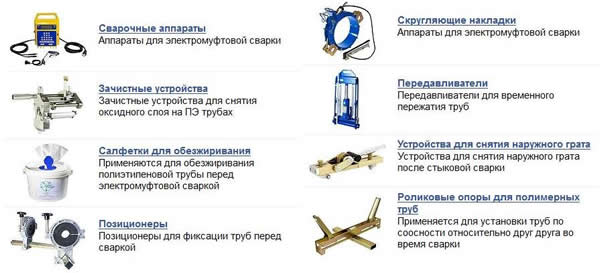

Набор оборудования для электромуфтовой сварки Перечисленные выше пункты являются обязательными подготовительными мероприятиями. На них основывается качество будущего соединения, поэтому игнорировать их нельзя.
Пайка полиэтиленовых труб и фитингов может осуществляться аппаратами для сварки с разными степенями автоматизации. В зависимости от добросовестности того или иного производителя может отличаться качество сборки самого оборудования и его способность работать в различных условиях.

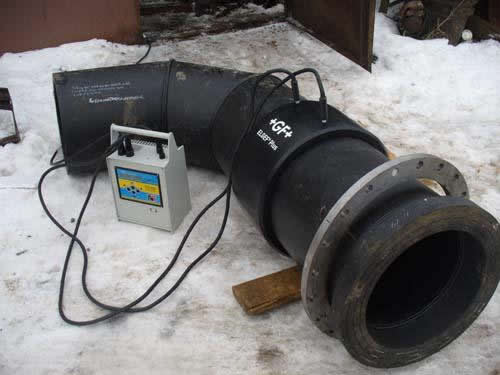

Процесс электромуфтовой пайки Очень удобен в эксплуатации сварочный аппарат для муфтовой сварки, снабженный сканером, который производит считывание информации по штрих-коду, расположенному на фитинге (время сварки, напряжение, температура и т. д.). На основании полученных данных агрегат сам выставляет параметры сварки, автоматически выполняет задачу, контролирует все этапы и в случае возникновения ошибки, оповещает оператора выводом на экран ее цифрового обозначения. |
||||||||||||||
![]() |
![]() |
![]() |
